Компания Murata Manufacturing Co., Ltd. – одна из крупнейших в мире производителей электронных компонентов. За более чем полвека существования (основана в 1944 году), компания добилась высочайшего качества и надежности выпускаемой продукции.

Дроссели семейств PLA10A компании Murata

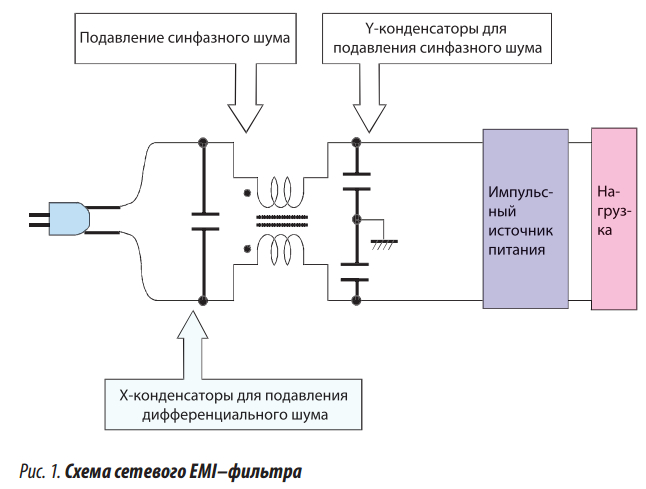

Светодиодные осветительные устройства находят все более широкое применение, благодаря чему в силовой электронике возникло практически самостоятельное направление — микросхемы драйверов и источники питания светодиодов. К последним предъявляются противоречивые требования: уменьшение габаритов и стоимости; увеличение энергоэффективности и срока службы. Подобные требования повышают важность корректного выбора компонентов в источниках питания

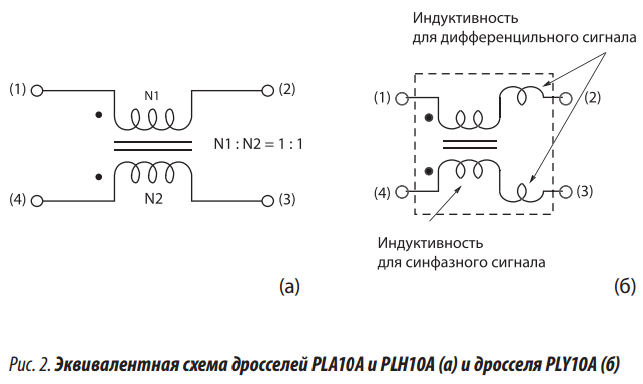

Эквивалентная электрическая схема дросселей показана на рисунке.



Дроссели PLA10A используются для подавления синфазного шума в диапазоне примерно от 10 кГц…30 МГц.

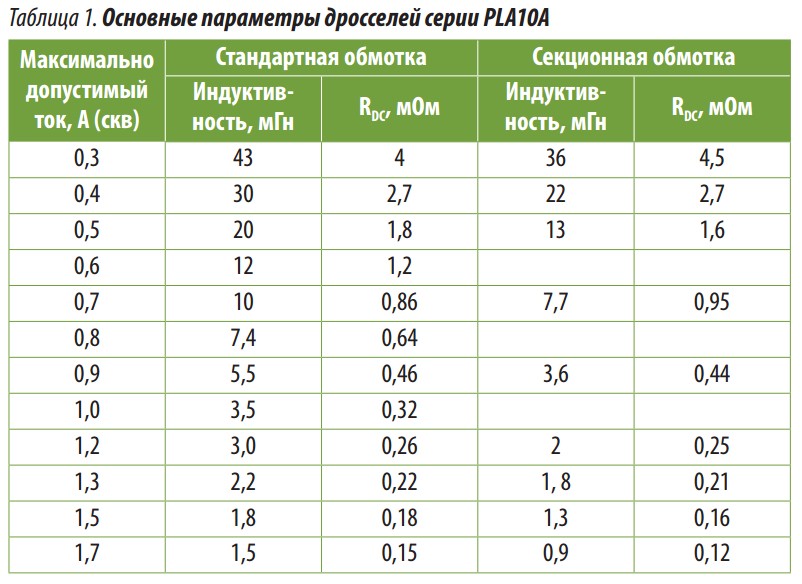

Рабочий диапазон токов PLA10A, в котором не происходит насыщения сердечника, больше, чем у ближайших аналогов.

На качество фильтрации помимо главной индуктивности дросселя, значение которой приводится в справочных данных, оказывают влияние и паразитные параметры: индуктивность рассеяния и проходная емкость дросселя. И тот, и другой параметр зависит от вида и качества намотки.

Индуктивность рассеяния, как правило, не указывается в документации изготовителя, т.к. ее величина зависит от места установки дросселя, наличия в непосредственной близости ферромагнитных и проводящих материалов.
Об этом обстоятельстве предупреждает и производитель и рекомендует выполнить проверку возможного влияния индуктивности рассеяния при установке дросселя в изделие. Разумеется, проводить такую проверку лучше на стадии опытного образца, а не при серийном производстве. Паразитная емкость зависит от вида намотки и приводит к возникновению резонансного пика на амплитудно-частотной характеристике дросселя.

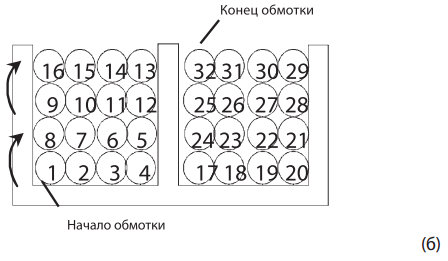

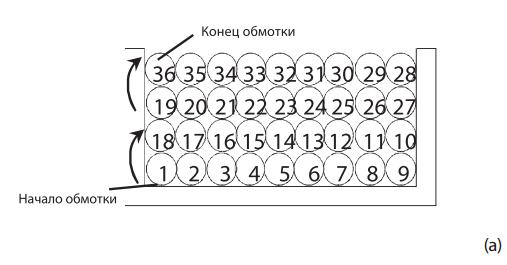

Murata использует два типа намотки (см. рис. 3): стандартный (см. рис. 3а), когда провода укладываются слой за слоем в одну секцию, и секционную (см. рис. 3б), когда провода обмоток разделяются на две секции.

 - При стандартной намотке концы обмоток (провода с маркировкой 1 и 18; 19 и 36) находятся в непосредственной близости друг от друга, поэтому паразитная емкость достаточно велика.

 - При секционной намотке концы обмоток разнесены гораздо дальше и паразитная емкость уменьшается. Соответственно, различаются и АЧХ (см. рис. 3в). У дросселя со стандартной намоткой резонансный пик находится в области более низких частот, и ослабление сигнала на высоких частотах заметно хуже, чем у дросселя с секционной намоткой.

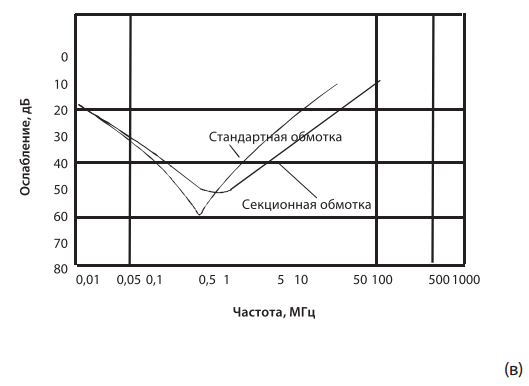

Рис. 3. Стандартная обмотка (а), секционная обмотка (б) и АЧХ обоих видов обмотки (в) дросселей PLA10A


Дроссель PLH10A предназначен для работы на более высоких частотах, следовательно, значение паразитной емкости должно быть сведено к минимуму. Поэтому в дросселе применяется однослойная обмотка с максимально разнесенными началом и концом.
Дроссели допускают всплески тока с амплитудой, которая в 10 раз превышает максимально допустимый ток. Длительность таких всплесков не должна быть более ¼ периода питающего напряжения (50 или 60 Гц), а длительность паузы между всплесками должна составлять не менее 10 с.
Температура обмоток дросселя не должна превышать 120°С. Все дроссели могут работать в цепях переменного тока с напряжением до 300 В. Сопротивление изоляции обмоток — не менее 100 МОм. Основные параметры дросселей приведены в таблице. Размер всех дросселей одинаков — 18×16×17,5 мм. Они также похожи по внешнему виду.






Фото

Описание
ЦЕНА ЗА ШТ БЕЗ НДС, грн


PLA10A-05
Бескорпусный источник питания
AC/DC преобразователь: без корпуса 10 Вт выходное напряжение 5В,вых.ток 2А вход: 85…264VAC / 110…370VDC -30…70°C, количество выходов 1

Производитель: SANMIM
код товара: 00-00057933

Есть на складе в Харькове

Этот товар
есть на складе
в Харькове
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 2 шт
от 5 шт


от 24 шт

154,00
144,83
126,73

120,39

Этот товар находится по адресу
ул. Академика Павлова 120


PLA10A-12
Бескорпусный источник питания
AC/DC преобразователь: без корпуса 10 Вт выходное напряжение 12В,вых.ток 0,85А вход: 85…264VAC / 110…370VDC -30…70°C, количество выходов 1

Производитель: SANMIM
код товара: 00-00057934

Есть на складе в Харькове

Этот товар
есть на складе
в Харькове
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 2 шт
от 5 шт


от 25 шт

151,25
142,31
124,53

118,30

Этот товар находится по адресу
ул. Академика Павлова 120


PLA10A-24
Бескорпусный источник питания
AC/DC преобразователь: без корпуса 10 Вт выходное напряжение 24В,вых.ток 0,4А вход: 85…264VAC / 110…370VDC -30…70°C, количество выходов 1

Производитель: SANMIM
код товара: 00-00057935

Есть на складе в Харькове

Этот товар
есть на складе
в Харькове
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 2 шт
от 5 шт


от 26 шт

143,50
134,99
118,12

112,21

Этот товар находится по адресу
ул. Академика Павлова 120


PLA10AN2030R5R2B
Дроссель MURATA PLA10
Дроссель синфазный AC - AC-DC: AC: Lсин: 20 мГн: Ток: 500 мА: Монтаж: PIN: 18x16x17.5

Тип корпуса: PLA10AN
Производитель: MUR
код товара: 00-00048331

Есть на складе в Харькове

Этот товар
есть на складе
в Харькове
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 10 шт
от 27 шт


от 136 шт

25,75
23,81
22,11

21,00

Этот товар находится по адресу
ул. Академика Павлова 120


PLA10AN3030R4R2B
Дроссель MURATA PLA10
Дроссель синфазный AC - AC-DC: AC: Lсин: 30 мГн: Ток: 400 мА: Монтаж: PIN: 18x16x17.5: Применение: Подавление синфазной помехи: UAC: 300 В

Тип корпуса: PLA10AN
Производитель: MUR
код товара: 00-00050968

Есть на складе в Харькове

Этот товар
есть на складе
в Харькове
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 3 шт
от 7 шт

93,75
87,44
81,20

Этот товар находится по адресу
ул. Академика Павлова 120


PLA10AN3630R3D2B
Дроссель MURATA PLA10
Дроссель синфазный AC - AC-DC: AC: Lсин: 36 мГн: Ток: 300 мА: Монтаж: PIN: 18x16x17.5: Применение: Подавление синфазной помехи: UAC: 300 В

Тип корпуса: PLA10AN
Производитель: MUR
код товара: 00-00050969

Есть на складе в Харькове

Этот товар
есть на складе
в Харькове
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 14 шт
от 35 шт

19,75
18,31
17,00

Этот товар находится по адресу
ул. Академика Павлова 120


PLA10AN4330R3R2B
Дроссель MURATA PLA10
Дроссель синфазный AC - AC-DC: AC: Lсин: 43 мГн: Ток: 300 мА: Монтаж: PIN: 18x16x17.5: Применение: Подавление синфазной помехи: UAC: 300 В

Тип корпуса: PLA10AN
Производитель: MUR
код товара: 00-00050970

Есть на складе в Харькове

Этот товар
есть на складе
в Харькове
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 6 шт
от 15 шт

45,75
42,56
39,52

Этот товар находится по адресу
ул. Академика Павлова 120


PLA10AN5521R0R2B
Дроссель MURATA PLA10
Дроссель синфазный AC - AC-DC : AC , Lсин : 5.5 мГн , Ток : 1 А , Монтаж : PIN , 18x16x17.5

Тип корпуса: PLA10AN
Производитель: MUR
код товара: 00-00047111

Есть на складе в Харькове

Этот товар
есть на складе
в Харькове
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 9 шт
от 23 шт

30,75
28,70
26,65

Этот товар находится по адресу
ул. Академика Павлова 120

PLA10AN1522R0R2B
Фильтры синфазные


Производитель: TP-MUR
код товара:

Поставка 20-30 дней (необходимо оформление заказа)

под заказ
4-6 недель
Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт
от 102 шт
от 1260 шт

30,36
22,78
19,64

PLA10AN2030R5R2B
Фильтры синфазные


Производитель: TP-MUR
код товара:

Поставка 20-30 дней (необходимо оформление заказа)

под заказ
4-6 недель
Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт
от 99 шт
от 1260 шт

31,19
23,43
20,24

PLA10AN2221R5R2B
Фильтры синфазные


Производитель: TP-MUR
код товара:

Поставка 20-30 дней (необходимо оформление заказа)

под заказ
4-6 недель
Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт
от 88 шт
от 1050 шт

35,10
26,31
22,73

PLA10AN3030R4R2B
Фильтры синфазные


Производитель: TP-MUR
код товара:

Поставка 20-30 дней (необходимо оформление заказа)

под заказ
4-6 недель
Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт
от 110 шт
от 1260 шт

28,19
21,15
18,32

PLA10AN3521R2R2B
Фильтры синфазные


Производитель: TP-MUR
код товара:

Поставка 20-30 дней (необходимо оформление заказа)

под заказ
4-6 недель
Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт
от 132 шт
от 1470 шт

23,40
17,58
15,16

PLA10AN4330R3R2B
Фильтры синфазные


Производитель: TP-MUR
код товара:

Поставка 20-30 дней (необходимо оформление заказа)

под заказ
4-6 недель
Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт
от 107 шт
от 1260 шт

28,80
21,64
18,70

PLA10AN5521R0R2B
Фильтры синфазные


Производитель: TP-MUR
код товара:

Поставка 20-30 дней (необходимо оформление заказа)

под заказ
4-6 недель
Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт
от 106 шт
от 1050 шт

29,06
21,80
18,85

PLA10AS1030R7R2B
Фильтры синфазные


Производитель: TP-MUR
код товара:

Поставка 20-30 дней (необходимо оформление заказа)

под заказ
4-6 недель
Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт
от 108 шт
от 1260 шт

28,58
21,48
18,51

PLA10AS3030R4R2B
Фильтры синфазные


Производитель: TP-MUR
код товара:

Поставка 20-30 дней (необходимо оформление заказа)

под заказ
4-6 недель
Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт
от 93 шт
от 1001 шт

33,36
25,05
21,64

PLA10AS3521R2R2B
Фильтры синфазные


Производитель: TP-MUR
код товара:

Поставка 20-30 дней (необходимо оформление заказа)

под заказ
4-6 недель
Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт
от 159 шт
от 1719 шт

19,44
14,62
12,59

PLA10AS4330R3R2B
Фильтры синфазные


Производитель: TP-MUR
код товара:

Поставка 20-30 дней (необходимо оформление заказа)

под заказ
4-6 недель
Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт
от 96 шт
от 1050 шт

32,36
24,28
20,96

PLA10AS5521R0R2B
Фильтры синфазные


Производитель: TP-MUR
код товара:

Поставка 20-30 дней (необходимо оформление заказа)

под заказ
4-6 недель
Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт
от 104 шт
от 1126 шт

25,10
22,25
19,23

PLA10AN1230R6R2B
Vertical inductors


Производитель: Tokyo Parts Industrial
код товара:

Поставка 3-6 недель.

под заказ
8-12 недель
Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт
от 10 шт
от 200 шт

58,06
31,29
23,00

PLA10AN1330R5D2B
Vertical inductors


Производитель: Tokyo Parts Industrial
код товара:

Поставка 3-6 недель.

под заказ
8-12 недель
Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт
от 10 шт
от 500 шт

56,93
36,95
23,00

PLA10AN3030R4R2B
Vertical inductors


Производитель: Tokyo Parts Industrial
код товара:

Поставка 3-6 недель.

под заказ
8-12 недель
Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт
от 10 шт
от 12 шт

66,73
39,59

PLA10AN3521R2R2B
Vertical inductors


Производитель: Tokyo Parts Industrial
код товара:

Поставка 3-6 недель.

под заказ
8-12 недель
Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт
от 10 шт
от 200 шт

64,09
31,67
22,62

PLA10AN4330R3R2B
Vertical inductors


Производитель: Tokyo Parts Industrial
код товара:

Поставка 3-6 недель.

под заказ
8-12 недель
Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт
от 10 шт
от 200 шт

63,34
37,70
23,75

PLA10AN7420R8R2B
Vertical inductors


Производитель: Tokyo Parts Industrial
код товара:

Поставка 3-6 недель.

под заказ
8-12 недель
Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт
от 10 шт
от 12 шт

78,79
46,37

PLA10AN9012R0D2B
Vertical inductors


Производитель: Tokyo Parts Industrial
код товара:

Поставка 3-6 недель.

под заказ
8-12 недель
Найти PDF с помощью Google


Кол-во

Цена,грн

Купить

от 1 шт
от 10 шт
от 12 шт

61,07
35,44
