Контроллер скорости DC-двигателя. Полное название PWM — Pulse Width Modulation (широтно-импульсная модуляция). Контроллер скорости DC-двигателя — это устройство для регулирования скорости вращения двигателя постоянного тока.

Регулирование скорости DC-двигателей широко применяется в промышленных конвейерах, системах освещения и диммирования, охлаждении компьютерных блоков питания, DC-вентиляторах и других устройствах.

Особенности
Высокая мощность
Компактные размеры
Низкое энергопотребление
Простота управления
Два драйвера
Поддержка независимого управления двумя двигателями
Поддержка 433 МГц дистанционного управления (пульт не входит в комплект)


Параметры
Рабочее напряжение: DC 3,0–14 В
Входное управляющее напряжение: DC 2,2–6,0 В
Ток драйвера: 5 А
Ток в режиме ожидания: 10 мкА
Диапазон рабочих температур: −20…+85 ℃
Рабочая влажность: 0–95 % RH
Размеры: 38 × 27 × 18 мм
Диаметр монтажного отверстия: 2 мм

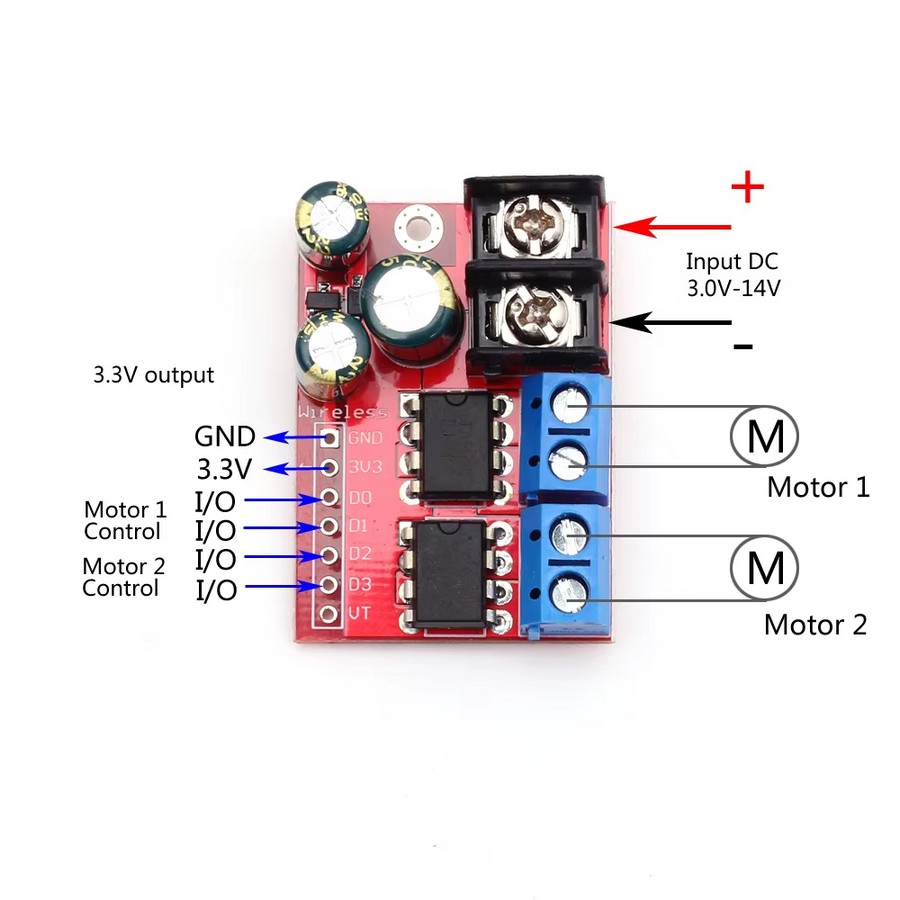

Обычный режим управления
Модуль может раздельно управлять двумя DC-двигателями.
D0 и D1 управляют двигателем 1.
D2 и D3 управляют двигателем 2.
Уровень логической «1»: DC 2,2–6,0 В.
Уровень логического «0»: DC 0,0–0,7 В.
Входы D0–D3 могут получать управляющие сигналы от MCU и других источников.
Логика управления определяется таблицей логики драйвера (см. схему в описании).

Режим дистанционного управления
(пульт и приёмник в комплект не входят)

Управление возможно с помощью беспроводного модуля 433 МГц. Выход приёмника подключается к входам модуля драйвера двигателя. Модуль 433 МГц не входит в комплект и приобретается отдельно.
Дальность связи при управлении двигателем — около 20–30 м (из-за помех от двигателя).
Импульсный режим (Inching): двигатель вращается при нажатии кнопки и останавливается при отпускании. Два двигателя работают независимо.
Фиксируемый режим (Self-locking): нажатие кнопки — запуск, повторное нажатие — остановка. Два двигателя работают независимо.
Взаимоблокировка (Interlocking): при работе двигателя 2 двигатель 1 останавливается и наоборот; двигатели не могут работать одновременно.
При изменении направления вращения обязательно дождитесь полной остановки двигателя, иначе возможен выход модуля из строя из-за превышения тока.
Дополнительную информацию см. в документации на модуль беспроводного управления 433 МГц.

Примечания
При смене направления вращения обязательно дождитесь полной остановки двигателя — в противном случае модуль может быть повреждён из-за чрезмерного тока.
Не допускайте короткого замыкания.
Защита от обратного подключения питания не предусмотрена.
Модуль дистанционного управления 433 МГц не входит в комплект и приобретается отдельно.

Области применения
Автомобили с дистанционным управлением
Модели судов
Авиамодели
Беспроводные системы измерения температуры и влажности
Интеллектуальные системы сбора данных
Приводы электродвигателей
