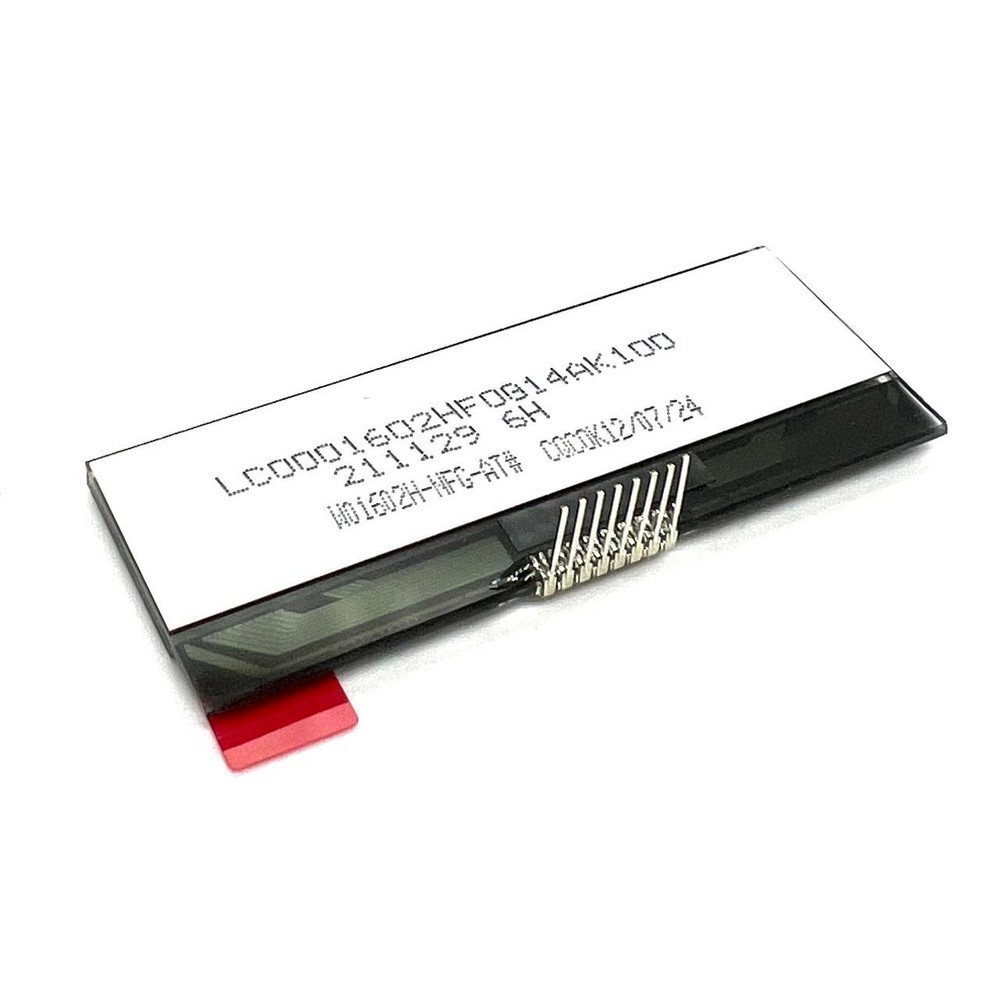

Индикатор WO1602H-NFG-AT выполнен по технологии COG .
Технология COG (Chip-on-Glass) – Монтаж на стеклянных подложках ЖКИ.

Дисплеи выполненные по технологии COG отличаются высоким качеством индикатора, легким весом и низким энергопотреблением.

WO1602 - монохромные символьные COG-модули с поддержкой кириллицы (ранее такие дисплеи были доступны только с латинским шрифтом). Главные преимущества данных дисплеев заключаются в компактных габаритных размерах, что значительно упрощает возможность использования данных дисплеев в портативных устройствах

COG – это технология прямого монтажа перевернутых кристаллов (электрических схем) на стеклянные подложки при помощи анизотропной токопроводящей пленки (ACF). Чаще всего COG применяется для монтажа микросхем драйверов столбцов (SD-Source Driver) в технологии TFT, например, в ЖК, органических светодиодных (OLED) и плазменных дисплеях, а также в электронной бумаге (e-ink) и концептах 3D-технологий, которые применяются в бытовой технике (в телевизорах, ноутбуках, электронных книгах, видео- и цифровых камерах и прочем).

Монтаж методом перевернутого кристалла имеет особые преимущества для интегральных схем с высокой степенью интеграции. Метод этот экономичен, надежен с точки зрения термических и механических напряжений, допускает возможность автоматизации процесса, делает возможной сборку многих интегральных схем на обычной подложке и обеспечивает очень высокую степень сложности функционального устройства.



Основные характеристики WO1602H-NFG-AT:
Тип контроллера: ST7032i
Разрешение: 16 символов/2 строки
Интерфейс: I2C
Разрешение (размеры точки): 0.48 x 0.54мм
Диапазон рабочих температур: - 20 C ~ + 70 C
Технология: FSTN (белый, позитив)
Тип подсветки: без подсветки
Цвет точки: серый
Цвет фона: белый
Оптимальный угол обзора: 6
Внешние габариты: 62,8х23 мм.
Размер видимой области: 51,5х12,2 мм.
