WH2004A-YLL-CTVE
ЖК-дисплей, VATN, 20 символов 4 строки, цвет подсветки: желто-зеленый, Интерфейс: 6800 interface (ST7066 IC), размеры: 98х60 мм.Размер символа: 2,95х4,75 мм
На складе ...
Производитель: WINSTAR
код товара: 00-00056818
 СКАЧАТЬ PDF
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
Жидко-кристаллическая матрица VATN
| | | |
|
 |
Компания
WINSTAR предлагает самую широкую линейку символьных и графических
жидкокристаллических индикаторов (LCD), с широким выбором разрешения
и вариантов подсветки. Производственная линейка включает в себя
следующие технологии: TN, STN, FSTN, color STN, COG, TFT, FCS-LCD,
VATN и OLED. |
|
Символьный ЖК-индикатор 20 символов 4 строки. |
|
Индикатор WH2004A-YLL-CTV выполнен
по технологии VATN.
VATN - (Vertically Aligned Twisted Nematic – вертикально
ориентированные жидкие кристаллы).
Технология VATN,
используемая в LCD-дисплеях имеет ряд преимуществ перед
традиционными TN-/STN-/FSTN-технологиями. Широкий угол обзора и
высокая контрастность делают их идеальным выбором для применений,
где основным критерием выступает качество.
В индикаторах , выполненных по технологии VATN, кристаллы
расположены вертикально к стеклянной подложке.
При отсутствии управляющего напряжения кристаллы остаются
перпендикулярно подложке, создавая глубокий черный фон.
При подаче управляющего напряжения кристаллы разворачиваются и
создают высококонтрастное изображение.
Применение:
Индустриальное: измерительные приборы, UPS, автопром.
Медицинское оборудование
В домашней технике: аудио/видео устройства, кофе машины,
микроволновые печи и пр.
Основные характеристики WH2004A-YLL-CTV:
Тип контроллера: ST7066
Количество символов: 20
Количество строк: 4
Толщина: 13.6 мм (макс.)
Углы обзора: 170(Гор) 110(Вер)
Контраст: 120:1
Разрешение (размеры точки): 0.55x0.55 мм
Размер символа: 2.95x4.75 мм.
Энергопотребление: 250 мВт.
Диапазон рабочих температур: - 20...70 C
Напряжение питания: 5 В
Время наработки на отказ: 50K часов
Интерфейс: 6800 interface (ST7066 IC)
Цвет подсветки: Желто-зеленый

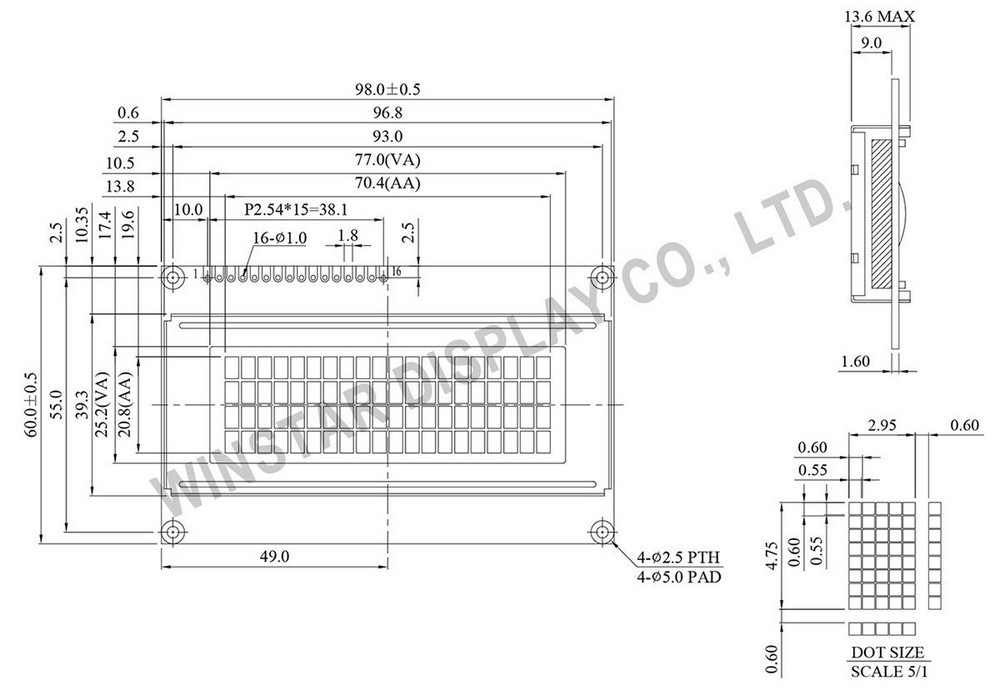

Внешние габариты: 98x60 мм.
Размер видимой области: 77х25,2 мм. |
| | |
|
