Таймер
TIMER-12V
Таймер 12 Вольт. с индикатором.

На складе в Харькове...
код товара: 00-00048449

Кол-во

Цена без НДС, грн

Купить

от 1 шт
от 2 шт
от 3 шт


от 16 шт

200,25
196,46
193,95

184,25

Этот товар находится по адресу
ул. Академика Павлова 120
Раздел:
Таймер




Таймер 12 Вольт с индикатором.

Многофункциональный, программируемый циклический таймер, реле времени. Для широкого круга задач в быту.


Особенности:
обновление до версии 2.0, увеличилось на 8 штук количество функций
защита от переполюсовки питания (перепутывания полярности), поставили защитный диод в цепь питания
использование нового высококачественного преобразователя напряжения в цепи питания улучшает стабильность питания
увеличился до 0,1 секунды время установки интервалов, таймер теперь считает с точностью 0,01сек а не 0,1 сек.
время впадения в спячку (переход в энергосберегающий режим) теперь можно увеличить в настройках

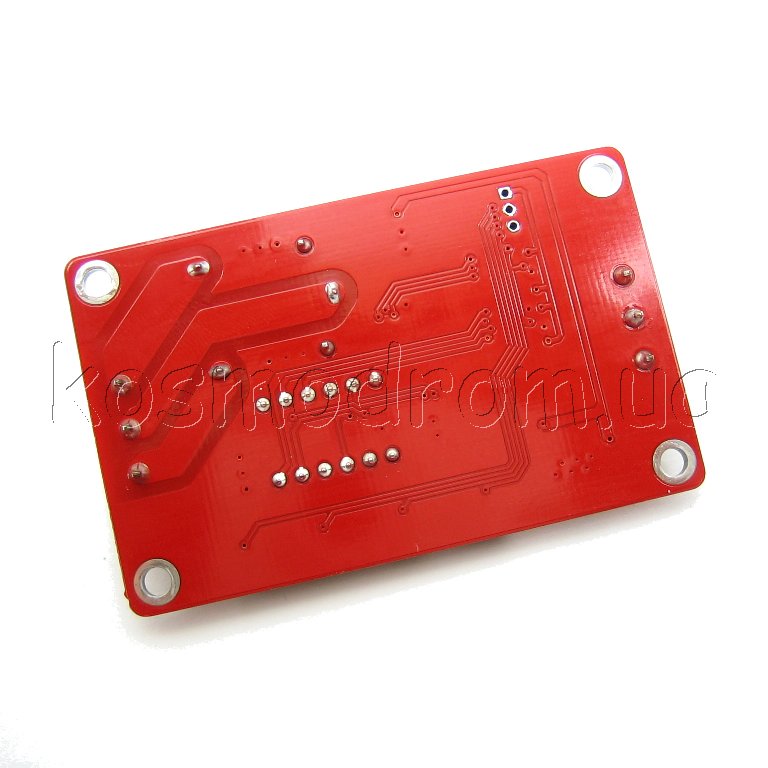

размер: 66x40x1.5мм (приблизительно)

Функции модуля:

функции 1-8 самостартуют при включении таймера
функции 9-18 требуют подачи сигнала запуска на вход СН сигнала +12В от источника питания (можно кратковременно импульсом, длительностью от 20мс), если плюс на вход запуска подается не от того же блока питания, от которого питается сам таймер, то земли (минусы) блоков питания нужно объединить. Это нужно для синхронизации работы таймера с термостатами, датчиками давления и каскадирования с такими же таймерами.

Примечание
Реле срабатывает (включается) - это значит на его катушку подается напряжение, при этом нормально открытый контакт замыкается, а нормально закрытый размыкается.

Функция 1:
После подачи питания, таймер отсчитывает время Т1 и реле срабатывает. Т1 задается оператором в диапазоне от 0,1 секунды до 270 часов. Подачей +12В на вход СН1 (вход запуска) можно повторить выполнение функции.

Функция 2:
После подачи питания, таймер сразу включает реле, затем отсчитывает время Т1 и выключает реле. Т1 задается оператором в диапазоне от 0,1 секунды до 270 часов. Подачей +12В на вход СН1 (вход запуска) можно повторить выполнение функции.

Функция 3:
После включения питания таймер выдерживает время Т1 и включает реле, затем отсчитывает время Т2 и выключает реле. Т1 и Т2 задаются оператором в диапазоне от 0,1 секунды до 270 часов. Подачей +12В на вход СН1 (вход запуска) можно повторить выполнение функции. Если на входе СН +12В будет висеть постоянно (бросить соплю с плюса питания), функция будет работать циклично.

Функция 4:
После включения питания таймер сразу включает реле, отсчитывает время Т1 и отключает реле, затем отсчитывает время Т2 и снова включает реле. Т1 и Т2 задаются оператором в диапазоне от 0,1 секунды до 270 часов. Подачей +12В на вход СН1 (вход запуска) можно повторить выполнение функции. Если на входе СН +12В будет висеть постоянно (бросить соплю с плюса питания), функция будет работать циклично.

Функция 5:
Бесконечный цикличный режим 1:
После включения питания таймер выдерживает время Т1 и включает реле, затем отсчитывает время Т2 и выключает реле. Т1 и Т2 задаются оператором в диапазоне от 0,1 секунды до 270 часов. Цикл повторяется до выключения питания. Подачей сигнала на вход СН можно перезагрузить цикл и он начнется сначала.

Функция 6:
Бесконечный цикличный режим 2:
После включения питания таймер сразу включает реле, выдерживает время Т1 и выключает реле на время Т2. Т1 и Т2 задаются оператором в диапазоне от 0,1 секунды до 270 часов. Цикл повторяется до выключения питания. Подачей сигнала на вход СН можно перезагрузить цикл и он начнется сначала.


Функция 7:
Конечный цикл режим 1:
В его основе лежит функция №5. Только на этот раз Т1 и Т2 задаются в промежутке от 0,1 секунды до 9999 секунд. Количество циклов от 1 до 9999 задается в параметре NX где то в настройках. Подачей сигнала на вход СН можно перезагрузить цикл и он начнется сначала.

Функция 8:
Конечный цикл режим 2:
В его основе лежит функция №6. Также точно Т1 и Т2 задаются в промежутке от 0,1 секунды до 9999 секунд. Количество циклов от 1 до 9999 задается в параметре NX где то в настройках. Подачей сигнала на вход СН можно перезагрузить цикл и он начнется сначала.

Функция 9:
Самоподхват обратный
После включения питания таймер сразу включает реле, а выключается оно только подачей сигнала на вход сигнала запуска СН.

Функция 10:
Самоподхват прямой
Пока есть сигнал на канале СН, реле стоит включенным, исчез сигнал, реле выключилось.

Функция 11:
Триггер с задержкой на включение.
После включения питания ничего не происходит и реле стоит выключенное. Как только на канале СН появился сигнал, таймер отсчитывает время Т1 и включает реле до тех пор, пока висит сигнал на канале запуска СН. Т1 задается оператором в диапазоне 0,1 секунды -270 часов. Снятием и последующей подачей +12В на вход СН1 (вход запуска) можно повторить выполнение функции.

Функция 12:
Триггер с задержкой на выключение.
После включения питания ничего не происходит и реле стоит выключенное. Как только на канале СН появился сигнал, таймер сразу включает реле, отсчитывает время Т1 и выключает реле. Оно стоит оключенное до тех пор, пока висит сигнал на канале запуска СН. Т1 задается оператором в диапазоне от 0,1 секунды до 270 часов. Снятием и последующей подачей +12В на вход СН1 (вход запуска) можно повторить выполнение функции.

Функция 13:
Триггер с задержкой на срабатывание.
После включения питания ничего не происходит и реле стоит выключенное. Как только на канале СН появился сигнал, таймер отсчитывает время Т1 и включает реле на время Т2.
Т1 и Т2 задаются оператором в диапазоне от 0,1 секунды до 270 часов. Повторная подача сигнала (можно кратковременно не менее 20мс) повторяет выполнение функции. Снятие сигнала с канала СН не прерывает выполнение функции (прим.переводчика).

Функция 14:
Триггер с задержкой на отпускание.
После включения питания ничего не происходит и реле стоит выключенное. Как только на канале СН появился сигнал, реле сразу срабатывает на время Т1 и выключатся на время Т2.
Т1 и Т2 задаются оператором в диапазоне от 0,1 секунды до 270 часов. Повторная подача сигнала (можно кратковременно не менее 20мс) повторяет выполнение функции. Снятие сигнала с канала СН не прерывает выполнение функции.


Функция 15:
Бесконечный цикличный режим 1:
Тоже, что и функция №5. Только выполнение начинается не сразу после подачи питания, а после появления сигнала на канале запуска СН. Повторная подача сигнала на канал СН перезапускает цикл.

Функция 16:
Бесконечный цикличный режим 2:
Тоже, что и функция №6. Только выполнение начинается не сразу после подачи питания, а после появления сигнала на канале запуска СН. Повторная подача сигнала на канал СН перезапускает цикл.

Функция 17:
Конечный цикл режим 1:
Базируется на функции №15. Только можно задавать количество циклов от 1 до 9999 в параметре NX где то в настройках. Повторная подача сигнала на канал СН перезапускает цикл.

Функция 18:
Конечный цикл режим 2:
Базируется на функции №16. Только можно задавать количество циклов от 1 до 9999 в параметре NX где то в настройках. Повторная подача сигнала на канал СН перезапускает цикл.

Контакты клемников:
Справа от табло

Первый сверху, канал запуска СН, запускает таймер подачей туда +12В с блока питания. Можно кратковременно, не менее 20мс
Второй сверху, земля (минус 12В питание)
Третий сверху, питание таймера +12В

Слева от табло, клеммник выходов реле

Первый сверху, сухой, нормально открытый контакт реле
Второй сверху, общий контакт (в смысле общий для нормально закрытого и нормально открытого контактов)
Третий сверху, сухой, нормально закрытый контакт реле
