Драйвер светодиода 350 мА.

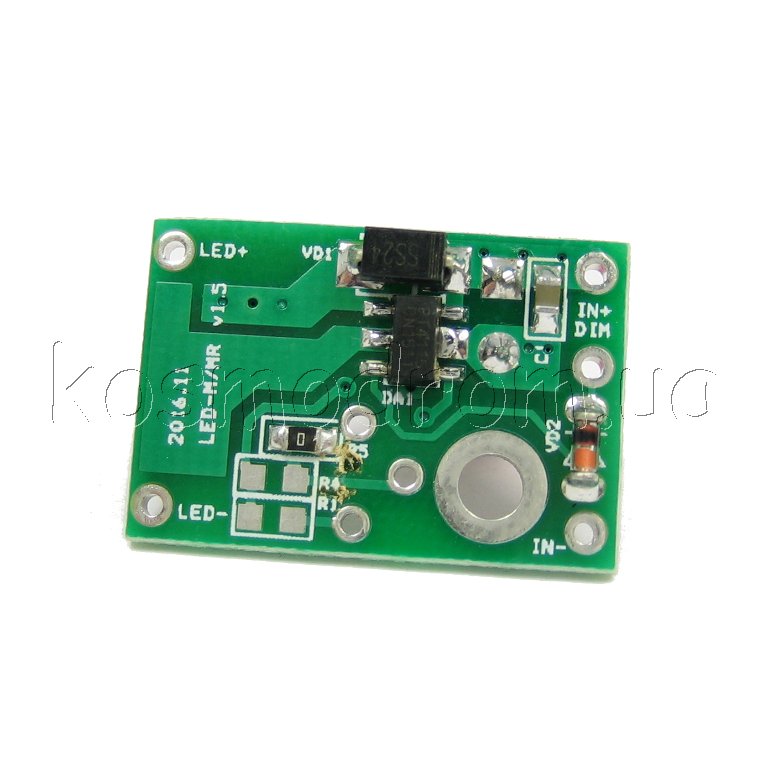

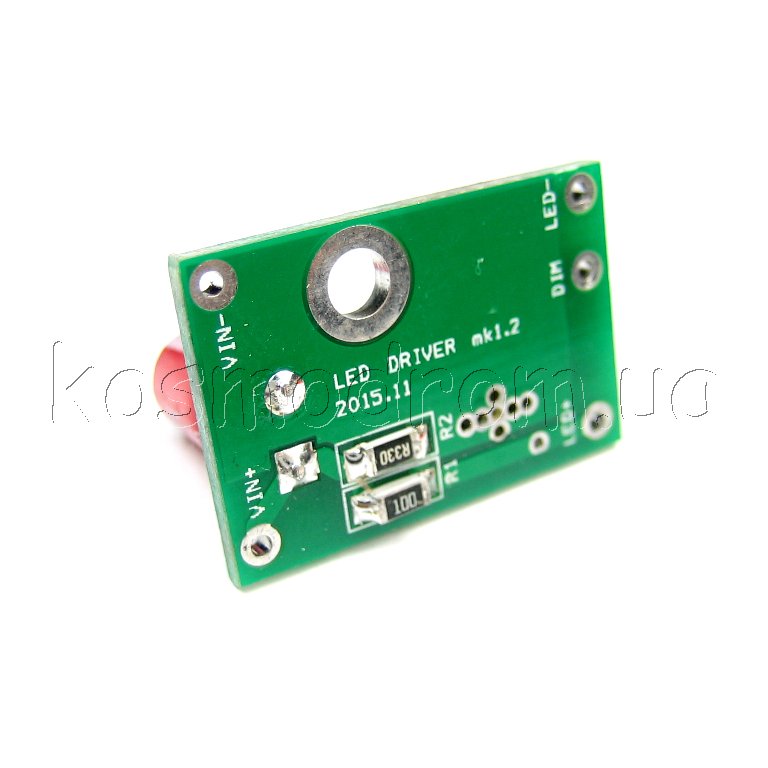

Плата представляет собой понижающий импульсный стабилизатор тока для питания мощных светодиодов с номинальным током 350 мА. Плата может работать в диапазоне питающих напряжений до 6-ти до 30 вольт.
Плата с номинальным током нагрузки 350 миллиампер может быть использована для питания трех последовательно включенных светодиодов мощностью 1 Ватт от 12 вольт, либо шести светодиодов - от напряжения 24 вольта.

Подключение:
Регулирование яркости может быть выполнено одним из двух способов. Первый способ аналоговый – в этом случае регулирование осуществляется с помощью переменного резистора сопротивлением 200 кОм, подключенного между клеммами Х2 и Х5. Второй способ – цифровой, регулирование осуществляется изменение коэффициента заполнения широтномодулированного сигнала логического уровня, подаваемого на ту же клемму Х5 относительно минуса входного питания (клеммы Х2). Частота регулирующего сигнала может быть в диапазоне от 100 Гц до 20 кГц. Если вход DIM (Х5) оставлен не подключенным, то плата выдает максимально возможный для данной конфигурации ток нагрузки.

Подключение одного или двух последовательно включенных светодиодов:

Внимание: Несоблюдение правильной полярности напряжения питания приводит к выходу драйвера из строя.
