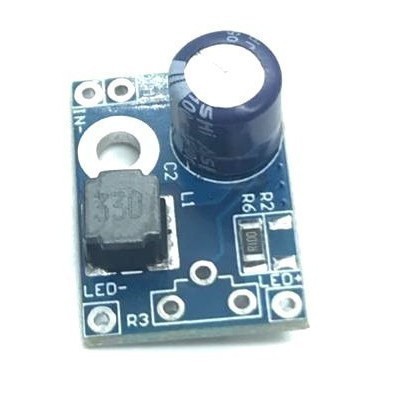

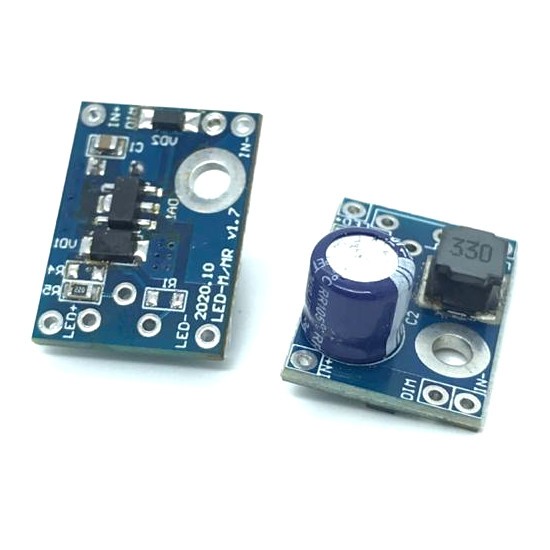

Плата представляет собой понижающий импульсный стабилизатор тока
для питания мощных светодиодов с номинальным током 1000 мА. Плата может
работать в диапазоне питающих напряжений до 6-ти до 30 вольт.
Драйвер с номинальным током нагрузки 1 ампер, может питать от
источника питания напряжением 12 вольт 1 светодиод мощностью 10
Ватт, а от источника напряжением 24 вольта 2 таких светодиода,
включенных последовательно.
Подключение:
Светодиод (светодиоды последовательно) мощностью до 10W (с
номинальным напряжением питания 10 Вольт) подключаются анодом к
клемме Х3 (OUT+), а катодом к клемме Х4 (OUT-). Питание постоянного
тока подключается к клеммам Х1 и Х2 в соответствии с обозначением
полярности на плате. В новой версии драйвера добавлена клемма Х5 (DIM)
для обеспечения регулировки яркости свечения нагрузочных
светодиодов.
Регулирование яркости может быть выполнено одним из двух способов.
Первый способ аналоговый – в этом случае регулирование
осуществляется с помощью переменного резистора сопротивлением 200
кОм, подключенного между клеммами Х2 и Х5. Второй способ – цифровой,
регулирование осуществляется изменение коэффициента заполнения
широтномодулированного сигнала логического уровня, подаваемого на
ту же клемму Х5 относительно минуса входного питания (клеммы Х2).
Частота регулирующего сигнала может быть в диапазоне от 100 Гц до 20
кГц. Если вход DIM (Х5) оставлен не подключенным, то плата выдает
максимально возможный для данной конфигурации ток нагрузки.
Подключение платы
драйвера с номинальным током 1 ампер для питания одного или двух
последовательно включенных светодиодов мощностью 10 Ватт:
Внимание:
Несоблюдение правильной полярности напряжения питания приводит к
выходу драйвера из строя.
Правильное питание светодиодов - залог их долгой и
эффективной работы.
