Программатор
PICKIT3-ADAPTER
Внутрисхемный программатор для микроконтроллеров Microchip. В комлекте ZIF-панель на 40 контактов. MPLAB compatible
Временно нет на складе...

Тип корпуса: PICKIT3_Set
код товара: 00-00049161

Кол-во

Цена без НДС, грн

Купить

от 1 шт
от 2 шт
от 3 шт

890,50
806,64
778,82

Раздел:
Программатор




Микроконтроллеры - самый большой выбор - продукция на складе в Харькове



ATmega , ATXmega , ATtiny, AT32UC , AT89C , AT89S , AT90CAN , AT90PWM , AT90USB , AT91R , AT91SAM , ATSAM3

ATMEL

STM32F0 , STM32F1 , STM32F2 , STM32F3 , STM32F4 , STM32F7 , STM32H , STM32L , STM32W , STM8L , STM8S , STM8A

ST Microelectronic

PIC10 , PIC12C , PIC12F , PIC16C , PIC16F , PIC17C , PIC18F , PIC18LF , PIC24H , PIC24F , PIC32MX

Microchip

C8051

Silicon Labs

LPC1 , LPC2

NXP

MSP430F1 , MSP430F2 , MSP430F4

Texas Instruments

TMS320

Texas Instruments

EP1C , EP1K , EP2C , EP3C , EP4C , EPCS , EPF10 , EPM1 , EPM2 , EPM3 , EPM5 , EPM7

ALTERA


Внутрисхемный программатор для микроконтроллеров Microchip.

PICkit 3 внутрисхемный программатор с максимальной скоростью 12 Мбит / с интерфейса хост-компьютер.
Программатор осуществляет чтение / запись программ и данных в память микроконтроллера. PICkit 3 выполняет отладку в режиме реального времени. Имеет встроенную схему over-voltage/short мониторинга.
Обновление программного обеспечения для PICkit 3 внутрисхемного программатора осуществляется с ПК через интернет.
В некоторых случаях для корректной работы программатора необходимо обновить его прошивку (средствами MPLab)
1. Выбрать в меню Firmware update
2. Выбрать ручной режим (Manual update)
3. Выбрать файл прошивки из каталога MPLab (идет в комплекте самим пакетом)


PICkit 3 внутрисхемный программатор позволяет запрограммировать внутрисхемно практически все Flash микроконтроллеры Microchip. С помощью ключей запуска выбирается тип контроллера, устанавливается напряжение питания, даются команды на чтение, программирование и верификацию Flash и EEPROM памяти микроконтроллеров.

Программатор под управлением среды разработки MPLAB IDE может выполнять функции внутрисхемного отладчика, т.е. позволяет выполнять запуск программы, пошаговое выполнение команд, устанавливать точки останова микроконтроллера, а так же просматривать и изменять состояние регистров специального назначения и ОЗУ отлаживаемого микроконтроллера PIC. MPLAB PICkit 3 позволяет выполнять отладку и программирование PIC и dsPIC Flash Microcontrollers с помощью мощного графического пользовательского интерфейса MPLAB (Интегрированная среда разработки). MPLAB PICkit 3 подключается к компьютеру с использованием полной скорости USB интерфейса и может быть подключен к целевому устройству через разъем Microchip для отладки (RJ-11) (совместимый с MPLAB ICD 2, MPLAB ICD 3 и MPLAB REAL ICE).


Основные характеристики PICkit 3:
Интерфейс HID.
Поддержка Windows 7.
Полная скорость 12 Мбит/с по USB
Выполнение отладки в режиме реального времени
MPLAB IDE совместим (бесплатный экземпляр в комплекте)
Встроенный over-voltage/short монитор замыкания
Возможность обновления прошивки с PC загрузки из Интернета
Поддерживает диапазон напряжения (2 - 6v)
режим - Programmer-to-Go - автономное програмирование контроллеров
PIC программами размером до 512K байт;
Диагностические светодиоды (питание, занят, ошибка)

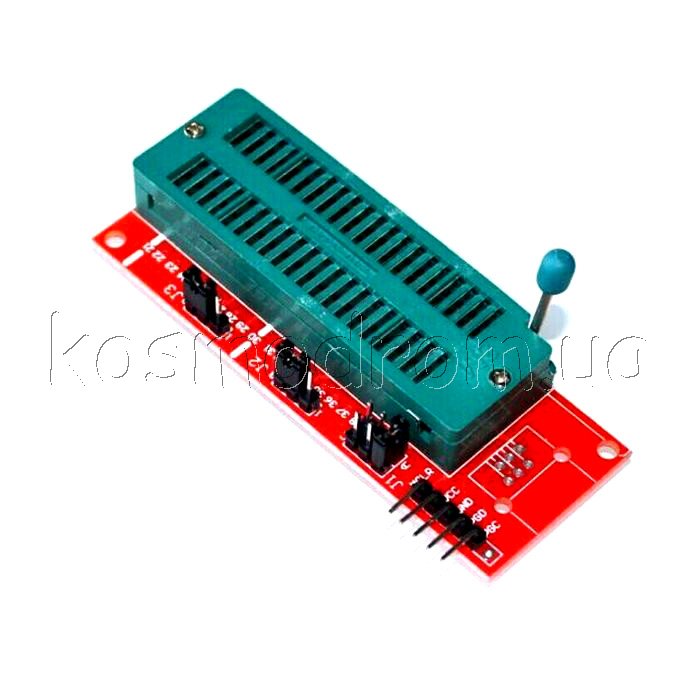

ZIF-панель для предназначена для работы совместно с популярным программатором PICkit 2 (PICkit 3).
Программируемые микросхемы в корпусах DIP от 8 до 40 выводов устанавливаются в одну универсальную ZIF-панель. К каждому из 40 выводов ZIF-панели подключены два штыревых разъёма для коммутации сигналов, соединения выводов и т.д. Такжеесть разъём для подключения внешнего питания, кварцевого резонатора, светодиода.
Выходной разъём полностью соответствует разъёму программатора PICkit 2 ( 3) и также запараллелен штыревыми разъёмами.


Основные характеристики ZIF-панели:
Тип соединения Прямой (без провода),
Тип адаптера DIP универсальный
Совместима с микросхемами в корпусах: DIP6, DIP8, DIP14, DIP16, DIP20, DIP24, DIP28, DIP32, DIP40.
Шаг выводов: 2,54мм.
Расстояние между рядами выводов: от 5 мм до 17,5мм.


На основе PICkit 3 внутрисхемного программатора и ZIF-board для PICkit 2 (PICkit 3) можно создать компактное устройство, с помощью котoрого можно "прошить" практически любой микроконтроллер в DIP- корпусе.

При установке МК следует обращать внимание на то, чтобы микроконтроллер в панели позиционируется так, чтобы ключ на микросхеме был со стороны фиксирующего рычага ZIF-панели.
