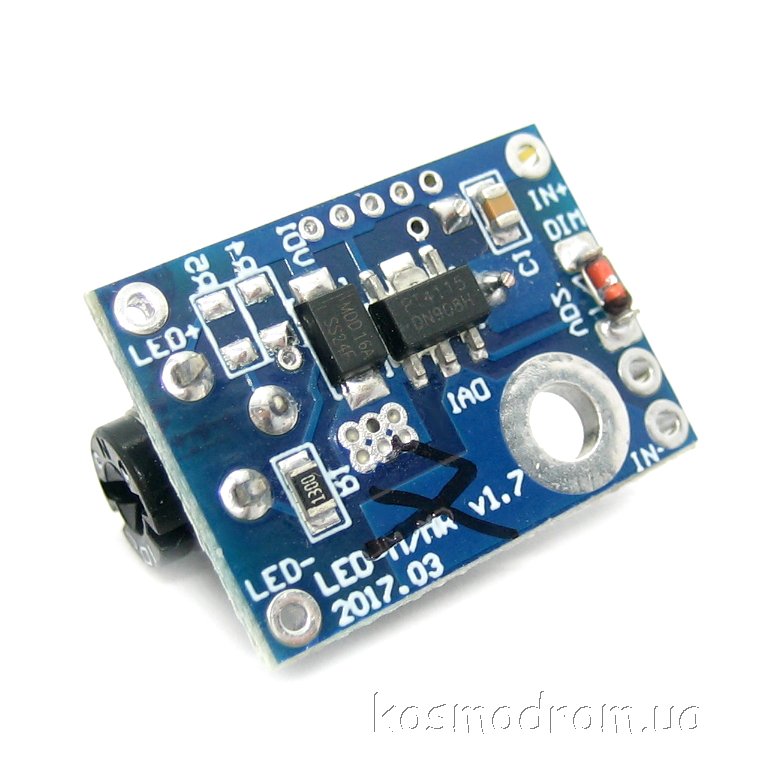

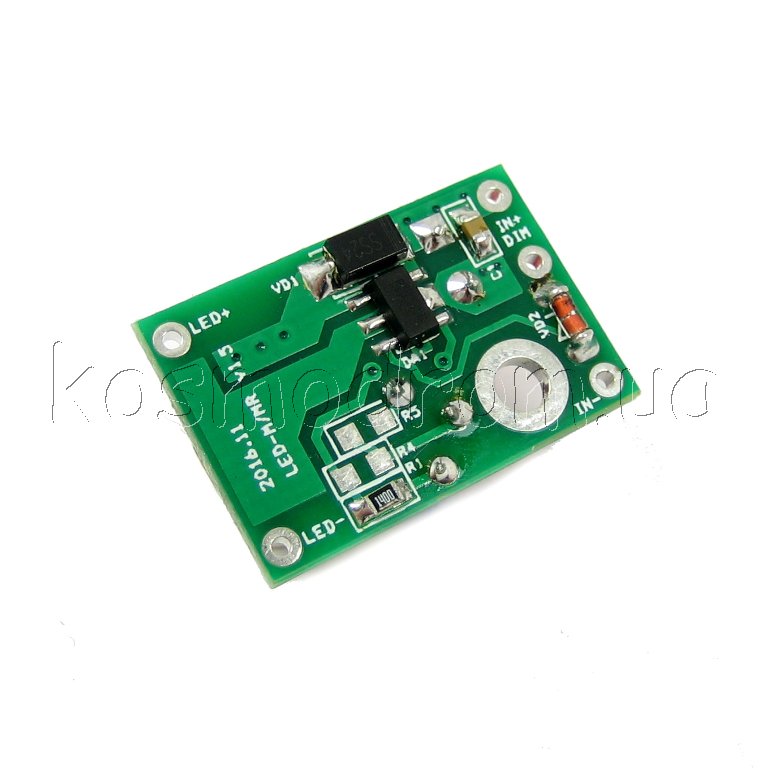

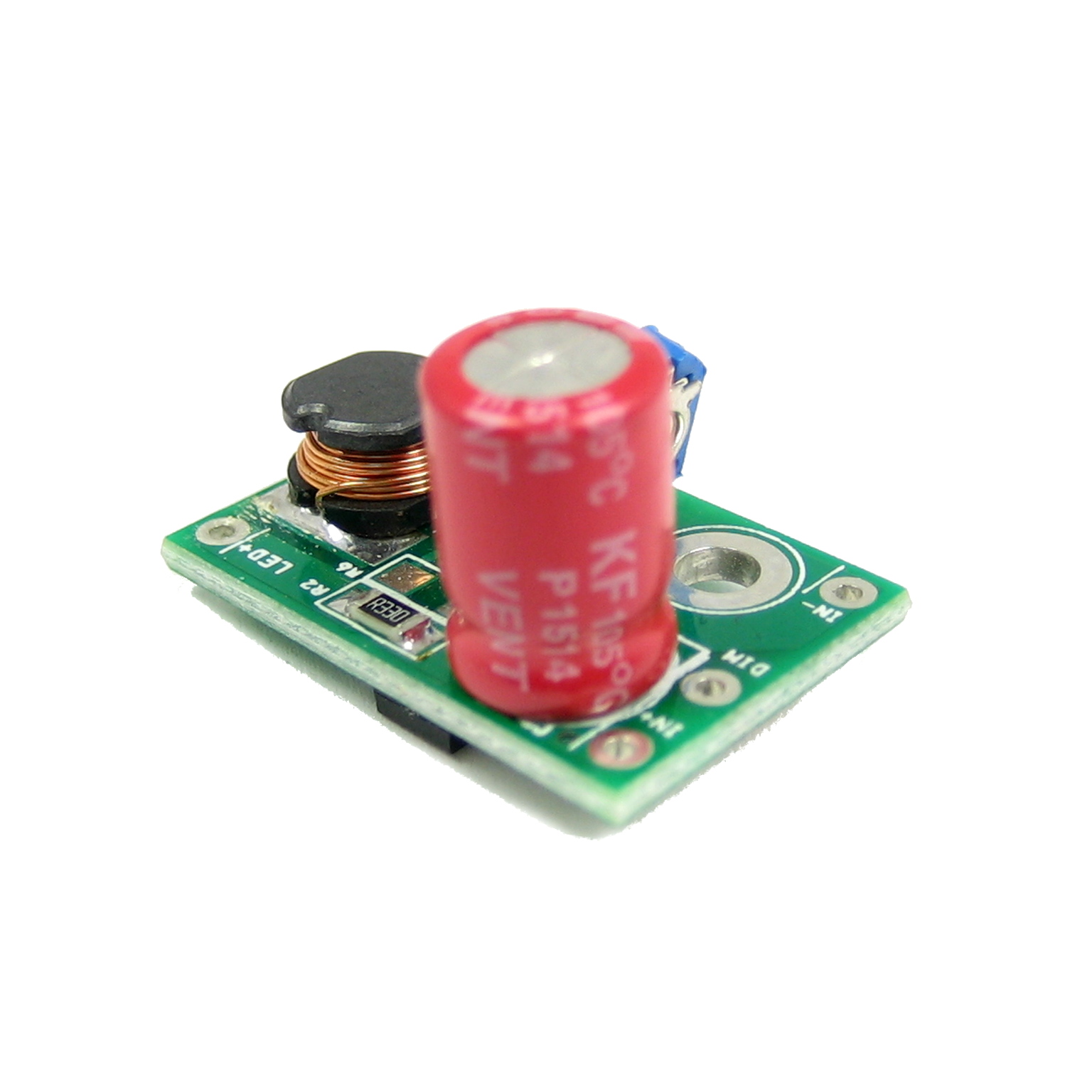

 Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Драйвер светодиода LED-MR-700 Драйвер светодиодов, регулировка выходного тока: 340...700 мА, Uвх. 6...30 В.
На складе в Харькове... Производитель: Украина код товара: 00-00052478
СКАЧАТЬ PDF
Кол-во | Цена без НДС, грн | Купить | Этот товар находится по адресу ул. Академика Павлова 120 | Раздел: Драйвер светодиода

| | | |
Драйвер светодиода |
Серия драйверов LED-MR позволяет вручную подстраивать ток
светодиодов в диапазоне от -35 до-60 процентов от максимально
возможного тока. Серия состоит из трех моделей и охватывает диапазон
выходных токов от 140 до 1050 миллиампер, что дает возможность
питать различные светодиоды, начиная от типоразмера 5730 с
номинальным током 150 мА и заканчивая 10-ти ваттными светодиодами с
током 900...1050 мА. Диапазон регулировки может отличаться в
пределах -2/+5 %
Ручная подстройка выходного тока осуществляется с помощью
подстроечного резистора R3. При подключении к драйверу более чем
одного светодиода они подключаются последовательно, анод одного к
катоду другого. Максимально возможное количество светодиодов
рассчитывается как целая часть отношения питающего напряжения минус
1,5 вольта к прямому падению напряжения на светодиоде при
номинальном токе:
N = ABS ((Uin – 1.5)/Uf )
где Uin - входное питающее напряжение, а Uf - прямое падение
напряжения на светодиоде при номинальном токе.
Драйверы имеют одно монтажное отверстие под стандартный винт М3.
Характеристики
LED-MR-700:
Напряжение питания: 6...30 В.
Диапазон регулировки выходного тока: 340...700 мА
Размеры: 24х16х16 мм.
Диапазон рабочих температур: -20...50 С
Вес: не более 5 г. |
| | |





|
