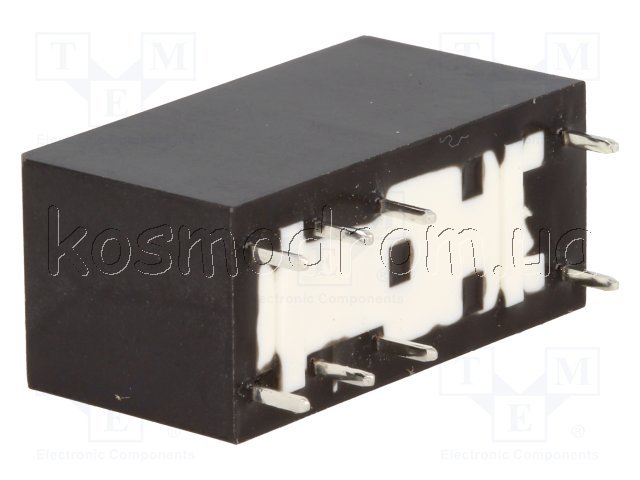

Реле силовое

По сравнению с G2R реле серии G2RL имеет улучшенные характеристики в меньшем корпусе (29.0х12.7х15.7 мм), коммутируя при этом более высокие токи. При 250 В переменного тока в конфигурации с одним нормально-открытым или одним перекидным контактом это реле способно коммутировать до 16 А (резистивная нагрузка). В комбинации с двумя перекидными контактами при напряжении 250 В коммутируемый ток составляет до 8 А на каждом контакте.

Реле G2RL обладает высоким механическим и высоким электрическим ресурсом – 20 000 000 переключений и 100 000 переключений под нагрузкой соответственно. Диэлектрическая прочность или, так называемое, «напряжение на пробой» между катушкой и контактами у данного реле составляет 5 кВ, что также является важным параметром при выборе реле подобного класса. Расширенный температурный диапазон данного устройства от -40 до 85°С гарантирует безотказную работу реле в устройствах, предназначенных для работы в условиях низких температур или в горячих цехах. Температура хранения данного реле составляет -55…85°С (без обледенения).

В качестве другого параметра, говорящем о высокой надежности данного реле, отмечается высокая устойчивость реле к вибрациям и устойчивость к ударным нагрузкам (10G – на отказ, 100G – на разрушение).

Характеристики G2RL14E12DC:

Производитель

 OMRON

Тип реле

 электромагнитное

Контакты

 SPDT

Номинальное напряжение обмотки

 12 В DC

Нагрузка контакта AC @R (при активной нагрузке)

 16 A / 250 ВAC

Нагрузка контакта DC @R (при активной нагрузке)

 16 A / 24 ВDC

Ток контактов макс.

 16 А

Коммутируемое напряжение макс.

 440В AC, макс. 300В DC

Исполнение реле

 миниатюрное

Монтаж

 на плату

Сопротивление обмотки макс.

 360 Ом

Время срабатывания

 15 мс

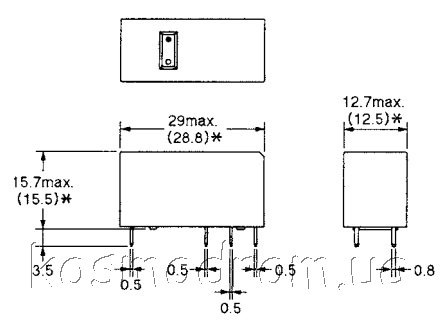

Внешние размеры

 29 x 12.7 x 15.7 мм

Время отпускания

 5 мс

Рабочая температура

 -40...85°C

Серия реле

 G2RL

Сопротивление контактов

 100 мОм

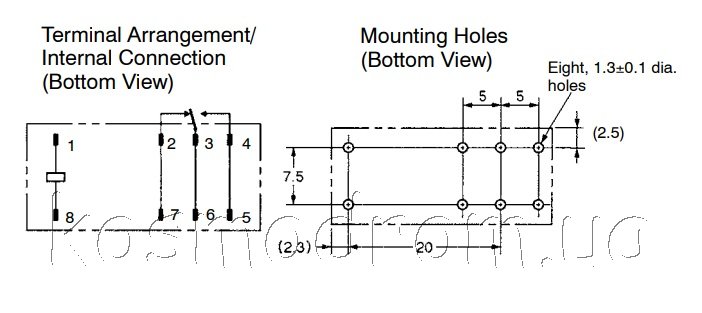

Шаг выводов

 5 мм

Ток обмотки

 33.3 мА

Описание корпуса

 герметичное уплотнение

Выводы

 на печатную плату
