Нажми на картинку, чтобы увеличить ее

Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Металлоискатель
FORTUNE-M2-PCB
Плата для самостоятельной сборки металлодетектора
На складе ...
Производитель: Украина
Тип корпуса: Плата
код товара: 00-00052402
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
Металлоискатель
| | | |
|

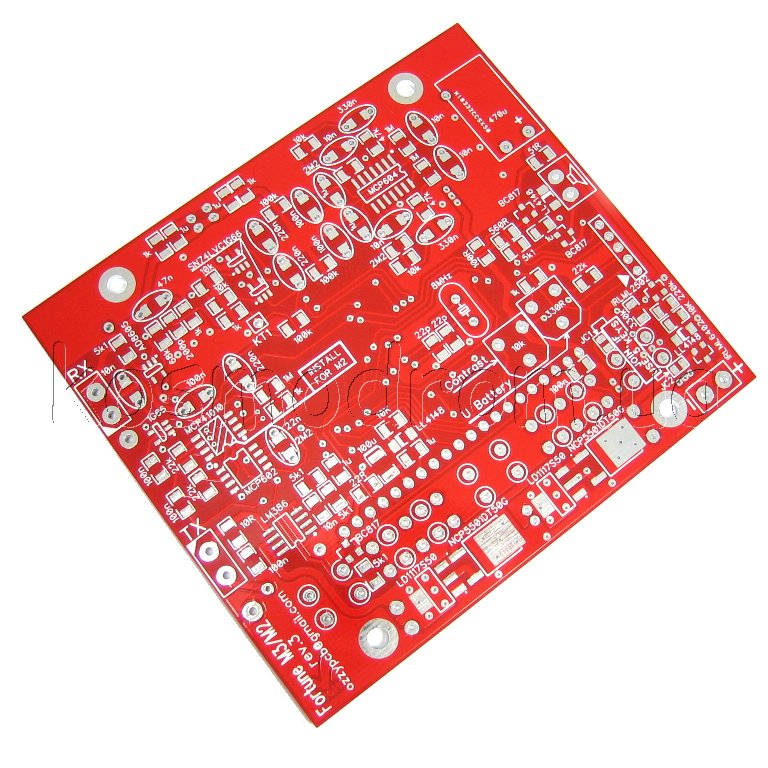

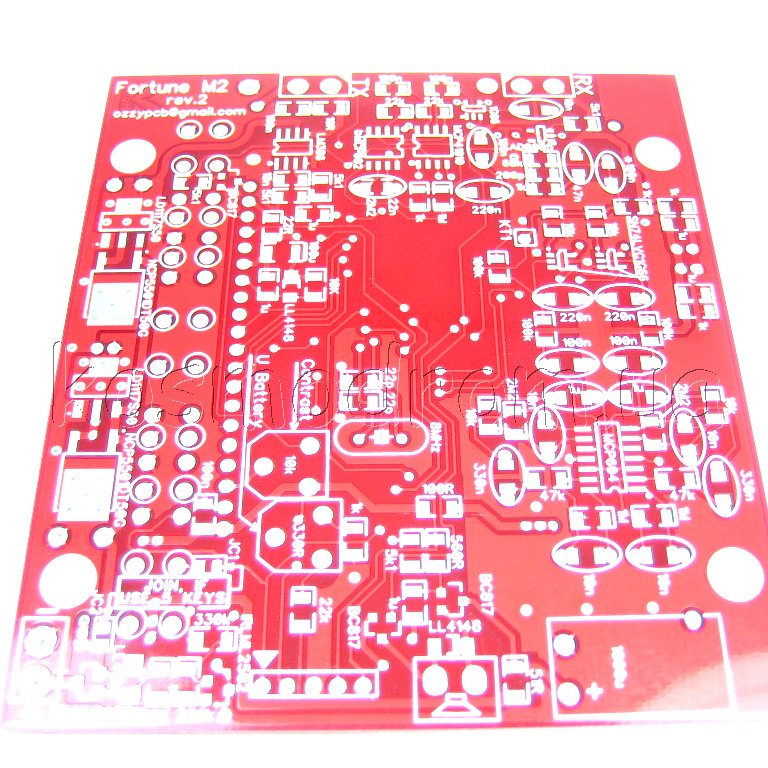

Плата
металлодетектора Fortune M3/M2 rev.3 |
|
Плата
предназначена для самостоятельной сборки металлодетектора Fortune M2
или Fortune M3
Схема отличается от оригинальной схемы некоторыми доработками:
- Защита от неправильного подключения элемента питания доработана с
учетом минимального падения напряжения на данном узле.
- Предусмотрено электронное отключение питания с лицевой панели
кнопкой. В отключенном состоянии схема ток не потребляет, тем самым
исключается потребление тока при выключенном приборе.
- Добавлены фильтрующие конденсаторы в цепях питания.
- В фильтрах можно применять как smd конденсаторы так и
металлопленочные.
- оптимизированы номиналы цепи измерения батареи, теперь регулировка
более плавная
- применяемый корпус KRADEX Z80
- применяемый дисплей WG12864B
Пояснение по плате Fortune M3/M2 rev.3
- Для сборки мд Fortune M2 необходимо установить микросхему MCP41010
(DA100) и запаять перемычку JC3. Микросхему DA6 не устанавливать.
- Для сборки мд Fortune M3 необходимо установить микросхему MCP42010
(DA6) и не запаивать перемычку JC3.
Микросхему DA100 не устанавливать.
- Резистор R22 и конденсатор С19 совмещены в одну позицию и их нужно
«паять бутербродом»
- Одновременно запаивать все стабилизаторы (4шт) не нужно, запаивать
нужно на выбор между LD1117 и NCP5501
- На плате все разведено под 6ть клавиш, если не нужен электронный
выключатель, тогда нужно установить 5ть клавиш так, как
промаркировано снизу и запаять две перемычки на плате, JC1 и JC2.
Естественно элементы электронного выключателя не устанавливаются.
- Монтаж собранной платы в производится на заднюю стенку корпуса с
применением металлических стоек высотой 18 мм.
Схема и перечень элементов
Полная принципиальная электрическая схема и перечень элементов
приведены в отдельных файлах. Можете скачать их
ниже.
Прошивка и описание настроек
Последние версии прошивок и описание настроек для Fortune M2
доступны на авторском сайте по адресу
http://alltech.at.ua/forum/3-135-1
По поводу приобретения платной прошивки для сборки Fortune M3
обращайтесь к автору данного металлоискателя на форуме
http://alltech.at.ua/,
где он зарегистрирован под ником bars-simf
Скачать подробное
описание и схему.
SMD
компоненты рекомендуемые для сборки металлодетектора Fortune
M2:
Чип керамика
(1206) 10nf (Y5V) 50v +80-20% / FF
Чип керамика
(1206) 200pf (NPO) 50v ± 5% / FF
Чип керамика
(1206) 47nf (X7R) 50v ± 10% / FF
Чип керамика
(1206) 0,22mkf (Y5V) 50v +80-20%
Чип керамика
(1206) 0,1mkf (X7R) 50v ± 10%
Чип керамика
(1206) 1mkf (X7R) 50v ± 10%
Чип керамика
(1206) 0,33mkf (X7R) 50v ± 10%
Чип керамика
(1206) 22pf (NPO) 50v ± 5%
Чип керамика
(1206) 4,7mkf (X7R) 25v ± 10%
ECAP-RD-470mkf - 35v (105°C) Электролит (RD)
10*16
SMD-резистор
(1206) 5,1 kom ±5%
SMD-резистор
(1206) 68 kom ±5%
SMD-резистор (1206) 1 kom ±5%
SMD-резистор (1206) 10 kom ±5%
SMD-резистор (1206) 100 kom ±5%
SMD-резистор (1206) 47 kom ±5%
SMD-резистор (1206) 1 Mom ±5%
SMD-резистор (1206) 22 om 5%
SMD-резистор (1206) 560 om ±5%
SMD-резистор (1206) 2,2 Mom ±5%
SMD-резистор (1206) 22 kom ±5%
SMD-резистор (1206) 10 om ±5%
SMD-резистор (1206) 100 om ±5%
SMD-резистор (1206) 330 om ±5%
SMD-резистор (1206) 51 om ±5%
SMD-резистор (1206) 220 kom ±5%
SMD-резистор (1206) 330 kom ±5%
|
