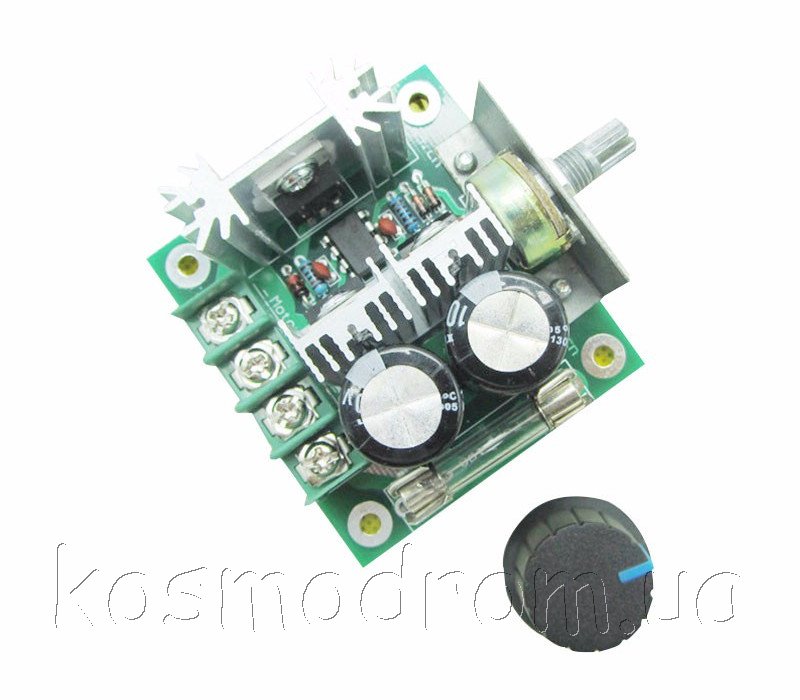

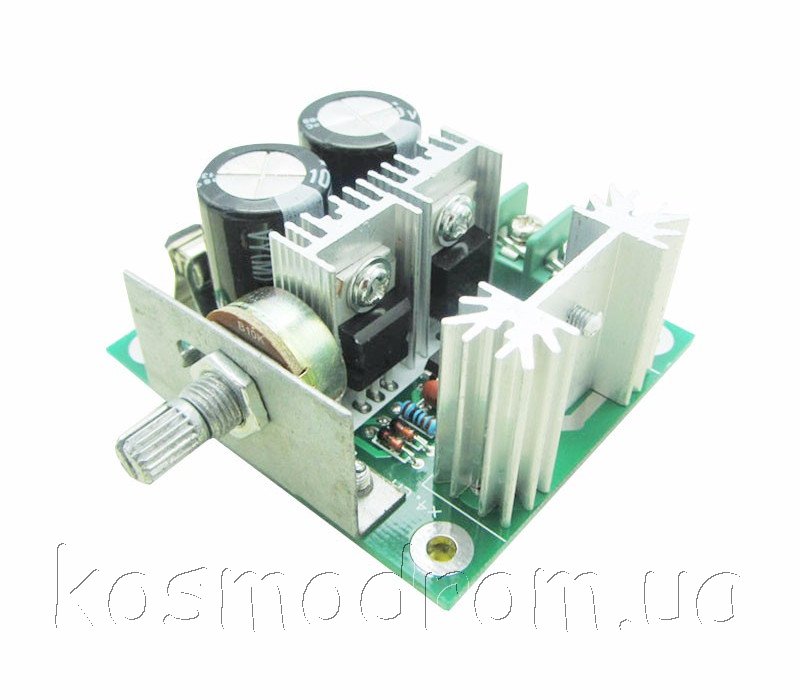

ШИМ-Регулятор скорости двигателя

Регулятор скорости двигателя постоянного тока 10A предназначен для регулирования мощности низковольтных (+12…40 В) нагрузок постоянного тока (электродвигатели, лампы накаливания и т.п.).

Благодаря использованию в схеме управления метода ШИМ (широтно-импульсная модуляция), подключенные к устройству электродвигатели могут устойчиво работать даже на малых оборотах. Усиленный радиатор охлаждения и распределенная нагрузка на транзисторы гарантируют его надежную работу в изделиях с непрерывным управлением. К ним относятся регуляторы скорости вращения двигателя постоянного тока, регуляторы освещения с лампой накаливания, а также в других схемах управления током.

Управление скоростью двигателя осуществляется с помощью регулировочного резистора на 10 кОм с ручкой. Регулировка скорости будет осуществляться от 10 до 100 % от максимальной скорости.

Схема подключений регуляторов оборотов очень проста:
на задней стороне платы есть обозначения клемм.
power+ и power - подключение к источнику питания соответственно + и - (например, к аккумулятору)
motor+ и motor- подключение к электродвигателю постоянного тока в соответствующей полярности. (при смене полярности, двигатель будет вращаться в другую сторону).

Нужно учесть, что регуляторы предназначены для управления нагрузкой до 10А. Это максимальный ток, который выдержит регулятор короткое время. Рекомендуем не перегружать их и выбирать нагрузку несколько меньшую, чем предельно допустимая.

Характеристики:
Напряжение питания: 12...40 В(DC)
Максимальный ток: 10 А
Статический ток: 0,02 А (в режиме ожидания)
ШИМ диапазон регулировки: 10...100%
Управление мощностью: 0,01...400 Вт
Частота ШИМ: 13кГц
Размеры: 60х55х28 мм
