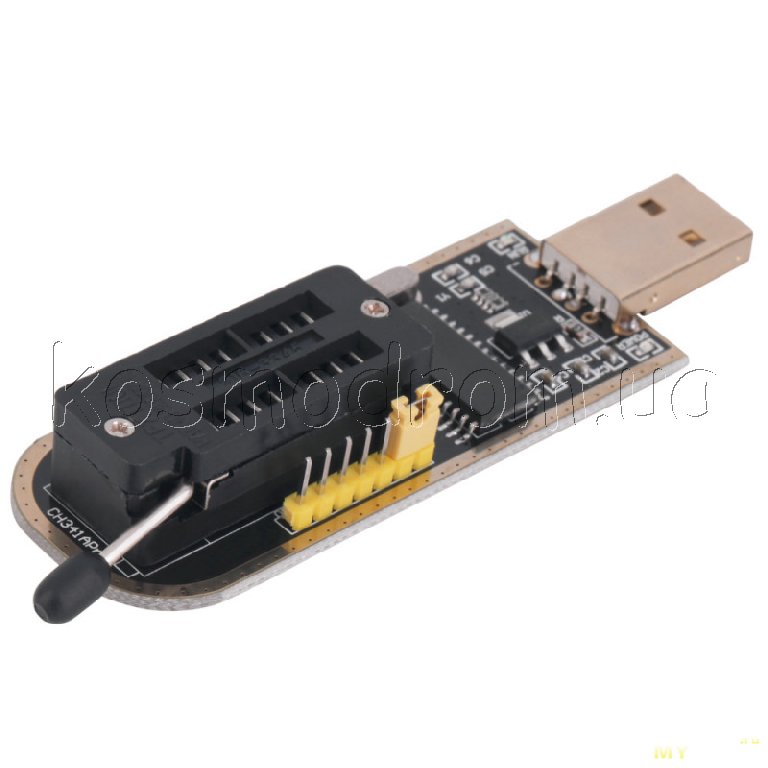

USB мини программатор для 24, 25 FLASH и 24 EEPROM серий.

Используется для программирования микросхем BIOS для материнских плат компьютеров, ноутбуков, видеокарт, мультимедийных плееров, памяти телевизоров, ЖК-дисплеев, маршрутизаторов, игровых приставок, спутниковых ресиверов, ресиверов T2, 24 EEPROM, 25 SPI FLASH и т.п.
Для использования программатора нужно сначала подключить его к USB порту компьютера. Если все в порядке, на корпусе программатора должен загореться красный светодиод. После этого операционная система должна начать поиск драйверов и их не обнаружит. После этого операционная система должна определить программатор в разделе «Интерфейсы» как USB-EEP/I2C CH341A и в разделе «Порты COM и LPT» как USB-SERIAL CH341A. Потом нужно установить программу для работы с программатором

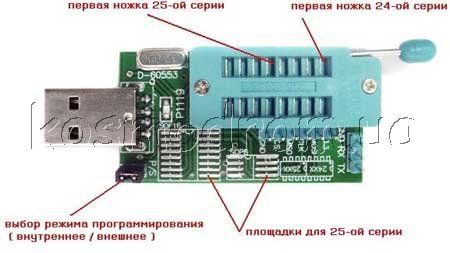

После чего можно приступать к программированию. Если вы будете программировать микросхему на ZIF панели программатора, то нужно поднять ручку-фиксатор, чтобы открыть пазы для установки микросхемы. Необходимо отсоединить микросхему, которую собираетесь программировать, от конечного устройства и установить её по ключу в пазы программатора (ключ должен указывать на ручку-фиксатор). Потом опустить ручку-фиксатор, чтобы зафиксировать микросхему. Если нужно программировать микросхемы 25 серии в корпусе SOP8 или SOP16, то на плате программатора есть по одной контактной площадке под эти типы корпусов. Соединить микросхему с контактной площадкой можно как с помощью пайки, так и с помощью аккуратного закрепления ножек микросхемы механическим путем (крокодилом, прищепкой и т.п.). Микросхемы нужно устанавливать по ключу, как изображено на пиктограмме, которая есть на корпусе программатора.
Также есть возможность внутрисхемного программирования по ISP интерфейсу. Также на корпусе программатора присутствует интерфейс RS232.

Управление программатором осуществляется от компьютера с помощью специальных программ, например CH341A Programmer. На корпусе программатора есть перемычка обозначенная P/S. Она используется для переключения режимов Paralell (внутреннее) и Serial (внешнее).

Программатор имеет интерфейсы, разъемы и контактные площадки для подключения к компьютеру и установки программируемых микросхем:
для подключения программатора к компьютеру используется стандартный USB интерфейс спецификации 2.0;
для подключения микросхем исполненных в DIP корпусе на плате программатора установлена ZIF панель на 16 контактов с нулевым усилением и ручкой фиксатором;
для подключения микросхем 25 серии исполненных в корпусе SOP8 или SOP16 на плате программатора есть две контактные площадки;
для внутрисхемного программирования на плате программатора есть ISP интерфейс. Обозначение контактов: 3.3, MOSI, CLK, MISO, CS, GND.
на плате программатора есть интерфейс RS232. Обозначение контактов GND, RX, TX.

Питание осуществляется от USB порта компьютера. Напряжение питания 5 В.

Характеристики:
Программатор собран на микроконтроллере: USB bus convert chip CH341A;
Совместим с операционными системами: Windows 98, Windows ME Windows 2000, Windows XP, Windows Vista, Windows 7;
Программирует/считывает: FLASH EEPROM 24-25 серий;
16-ти контактная ZIF панель с нулевым усилением и ручкой-фиксатором;
6-ти контактный ISP интерфейс;
Интерфейс RS232;
Светодиодная индикация питания;
Рабочее напряжение: 5 В (DC);
На плате установлен кварц на 12 МГц;
Размеры (Д х Ш х В): 66 х 28 х 15 мм;

Подключение микросхем к USB мини программатору CH341A:
