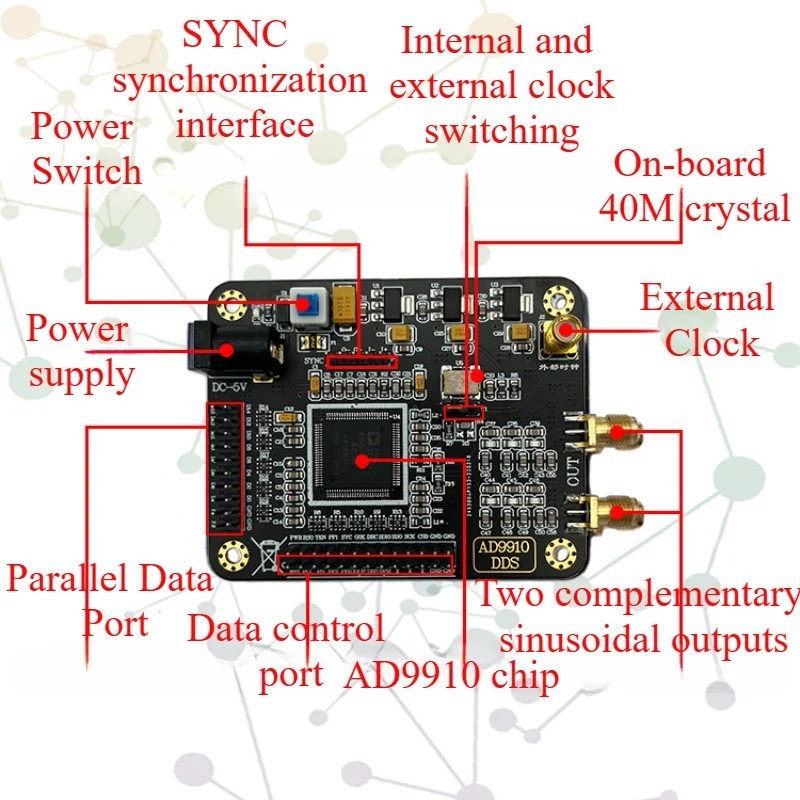

AD9910 — это прямой цифровой синтезатор (DDS) с 14-битным ЦАП, поддерживающий частоту дискретизации до 1 GSPS . Он использует передовые технологии DDS для снижения энергопотребления без ущерба для производительности. Комбинация DDS и ЦАП формирует цифрово-программируемый аналоговый синтезатор с высоким выходным частотным диапазоном, способный генерировать синусоидальные сигналы с быстрой перестройкой частоты на частоте до 400 МГц.

Пользователь может управлять тремя параметрами DDS — частотой, фазой и амплитудой, а также осуществлять быстрое переключение частоты с помощью 32-битного аккумулятора. При частоте дискретизации 1 GSPS разрешение настройки частоты достигает 0,23 Гц. Поддерживается также быстрое переключение фазы и амплитуды.

Для подключения к ВЧ-оборудованию требуется блокирующий конденсатор. Также можно измерять напрямую с осциллографа.

Основные характеристики:

Тип модуля: Источник частоты цифрового синтеза (DDS)
Питание модуля: DC-5V
Потребляемый ток модуля Макс.: 400 мА;
Ток покоя: 70 мА (тип.)
Нормальный рабочий ток: 390 мА (тип.)
Протокол связи модуля: Последовательный интерфейс SPI
Предоставляемая прошивка: STM32F103RCT6
Платформа прошивки: STM32F103X-M3, исходный код для KEIL5
Основная частота системы модуля: 1000 МГц (максимум)
Разрешающая способность ЦАП: 14 бит
Разрядность аккумулятора фазы: 32 бита
Интерфейс вывода модуля: SMA
Выходной сигнал модуля: Синусоида, треугольная, прямоугольная, SINC-сигнал и др. Синусоида фильтруется фильтром 420 МГц
Выходные каналы модуля: 2 канала, сдвиг фазы 180 градусов
Особенности сигнала модуля:
Выход синусоиды без развязки. На выходе присутствует DC-составляющая.
Диапазон частот синусоиды на основном выходе: 1 Гц – 420 МГц
Амплитуда сигнала Синусоида: до 760 мВ (Vpp) максимум. Амплитуда уменьшается с ростом частоты
Выходное сопротивление: 50 Ом
Размер: 75×69×13 мм



Особенности модуля:

Высокопроизводительный генератор синусоидального сигнала DDS, эллиптический фильтр высокого порядка, стабилизатор с низким уровнем шума и др.

Применение модуля:

Генерация частот, синусоидальный сигнал, возбуждение датчиков
