UHF-передатчик CC1070 от CHIPCON для узкополосных систем связи

CC1070RSQ – однокристальный UHF-передатчик, специально разработанный для маломощных и экономичных беспроводных применений. В основном, нацеленный на ISM и SRD диапазоны частот (402, 424, 426, 429, 433, 447, 449, 469, 868 и 915МГц), передатчик может быть легко запрограммирован для работы в многоканальных узкополосных системах передачи данных (12,5кГц и 25кГц) в частотных диапазонах 402МГц...470МГц и 804МГц…940МГц.

Основные функциональные параметры CC1070 программируются посредством последовательной шины. Таким образом, для построения типовой полнофункциональной радиочастотной системы, достаточно нескольких внешних пассивных компонентов и управляющего микроконтроллера.

Отличительные особенности:

• однокристальное построение UHF-передатчика;

• базируется на CMOS-технологии SmartRF02 с нормами 0,35мкм;

• частотные диапазоны: 402МГц...470МГц и 804МГц …940МГц;

• программируемая выходная мощность:
  –20дБм…+10дБм на частоте 443МГц,
  –20дБм…+8дБм на частоте 868МГц;

• диапазон напряжения питания: 2,3В...3,6В;

• скорость передачи данных до 153,6кбод;

• виды модуляции: OOK, FSK и GFSK;

• встроенный генератор, управляемый напряжением (VCO);

• частота настройки программируется с шагом 300Гц, что позволяет компенсировать температурный дрейф частоты кристалла без применения температурно-компенсированного кварцевого генератора (TCXO);

• совместим с протоколами прыгающей частоты;

• температурный диапазон: -40°C…+105°C;

• корпус QFN-20 (5x5мм).

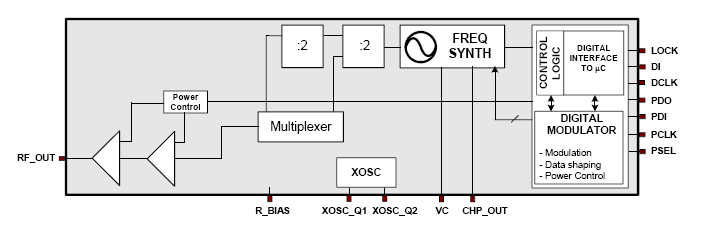

Функциональная схема CC1070

Области применения: ультраэкономичные UHF-системы передачи данных; домашняя автоматизация; беспроводные тревожные и охранные системы; 433/868 и 915МГц ISM/SRD; маломощные телеметрические системы; дистанционное управление.
