Экономичный FSK-трансивер СС1000 от CHIPCON

CC1000PW – ультрамаломощный однокристальный FSK-трансивер с рекордно низким напряжением питания, в основном ориентированный для применения в ISM и SRD стандартных частотных диапазонах: 315, 433, 868 и 915МГц. Однако, благодаря простой и гибкой внутренней архитектуре, он может быть легко перестроен для работы на любой частоте в широком диапазоне частот 300МГц...1000МГц.

Основные параметры работы CC1000 могут программироваться посредством последовательной шины. Таким образом, для построения полнофункциональной радиочастотной системы достаточно нескольких внешних пассивных компонентов и управляющего микроконтроллера.





Отличительные особенности:

• однокристальное построение FSK-трансивера;

• ультранизкий ток потребления в режиме приёма 7,4мА;

• широкий частотный диапазон: 300МГц…1000МГц;

• внутренний синхронизатор данных;

• высокая чувствительность: -110дБм при 2,4кбод;

• программируемая выходная мощность –20дБм…+10дБм;

• диапазон напряжения питания: 2,1В...3,6В;

• не требуется внешнего ВЧ-коммутатора и ПЧ-фильтра;

• выход сигнала измерения силы принимаемого сигнала (RSSI);

• скорость передачи данных в режиме FSK до 76,8кбод;

• соответствует EN 300 220 и FCC CFR47 часть 15;

• частота настройки программируется с шагом 250Гц, что позволяет компенсировать температурный дрейф частоты кристалла без применения температурно-компенсированного кварцевого генератора (TCXO);

• совместим с протоколами прыгающей частоты;

• температурный диапазон: -40°C…+85°C;

• корпус TSSOP-28.

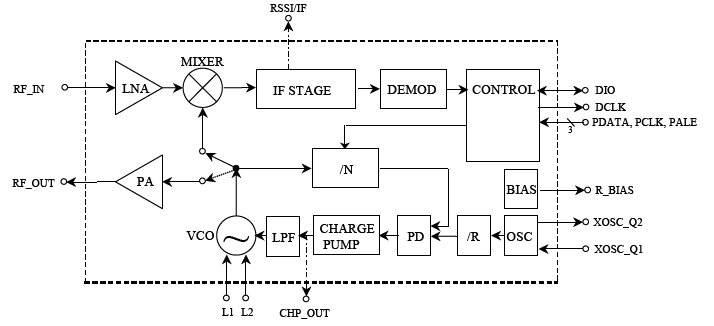

Функциональная схема CC1000





Области применения: ультраэкономичные UHF-системы передачи данных; домашняя автоматизация; беспроводные тревожные и охранные системы; 315/433/868 и 915МГц ISM/SRD; маломощные телеметрические системы; дистанционное управление; игровые контроллеры и прочие игрушки.
