Вольтметр-барьер UDS-12.R V (постоянное напряжение до 100V)

Предназначен для встраивания в измерительную и испытательную аппаратуру, служит для измерения напряжения постоянного тока в электрических цепях стационарных и переносных устройств, эксплуатируемых в закрытых неотапливаемых помещениях.
Данный прибор может быть легко и надежно установлен на любой плоской поверхности щитов, или панелей и использоваться в любых производственных процессах.Для установки потребуется просверлить отверстие диаметром 52мм. (для этого рекомендуем использовать настраиваемый резец-центробур).

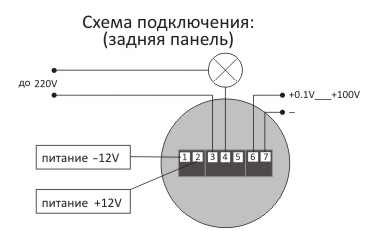

Внимание: Не допускайте попадания на выводы измерения (6 и 7) переменного напряжения, а также постоянного напряжения свыше 100V. Не подключайте к клеммам питания (1 и 2) напряжения свыше 14,5V.В противном случае прибор выйдет из строя! В этих случаях ремонт производится за счет покупателя.

Технические характеристики:

Напряжение питания : 12V постоянного тока.
Ток потребления: 200мА.
Разрядность: 3.
Период измерения: 1 сек.
Класс точности: 0,1V.
Максимальное измеряемое напряжение: 100V.
Быстродействие барьера: 1 сек.
Эксплуатация при температурах: от 0 С до +45 С
Устройство управления барьером : электромагнитное
реле (макс. 5А или 1100 Вт)

Инструкция по эксплуатации:

Прибор готов к измерению напряжения сразу после подачи питания. Текущее значение всегда отображается на цифровом индикаторе. Светящаяся точка в правом нижнем углу индикатора указывает на то, что контакты реле 3 и 4 в замкнутом состоянии. С помощью кнопок "ПЛЮС" или "МИНУС" установите значение верхнего предела измеряемого напряжения, при превышении которого прибор размыкает контакты реле 3 и 4, и индикатор нагрузки гаснет. Если Вы не используете функцию барьера, рекомендуется установить значение в нулевое, для уменьшения энергопотребления прибора.
Калибровка показаний (если это необходимо):
После нажатия кнопки "МЕНЮ" отобразится надпись "CaL", однократное нажатие кнопки "ПЛЮС" или "МИНУС" приводит к отображению условного числа калибровки 21, уменьшая или увеличивая это число пользователь соответственно изменяет показания прибора.
Информация: Прибор откалиброван изготовителем.
