Счетчик импульсов UDS-12.R-C

Cчетчик импульсов представляет собой современный модуль автоматики и может применяться в системах управления автоматическими линиями, станками и т.д. Счетчик импульсов  предназначен для прямого счета импульсов и включения/выключения цепи управления внешним объектом по достижении заданного количества импульсов.

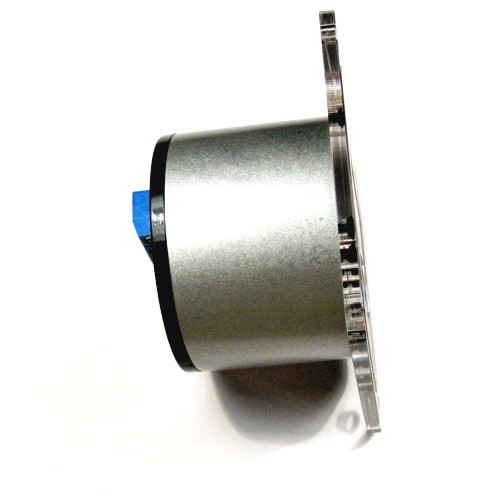

Данный прибор может быть легко и надежно установлен на любой плоской поверхности щитов, или панелей и использоваться в любых производственных процессах.Для установки потребуется просверлить отверстие диаметром 52мм. (для этого рекомендуем использовать настраиваемый резец-центробур).
Внимание: Не допускайте попадания на выводы "СЧЕТ" какого-либо напряжения, касания выводов к корпусу незаземленного оборудования. Не подключайте к клеммам питания напряжения выше 14,5V В противном случае прибор выйдет из строя! В этих случаях ремонт  производится за счет покупателя.

Технические характеристики:

Напряжение питания : 12V постоянного тока
Ток потребления: 200мА
Эксплуатация при температурах: от -10 С до +45 С
Разрядность: 4
Быстродействие: 2MHz
Совместимость: геркон, оптопара, сухой контакт, датчик Холла

Устройство управления нагрузкой : электромагнитное
реле (макс. 5А или 1100 Вт)

Инструкция по эксплуатации:

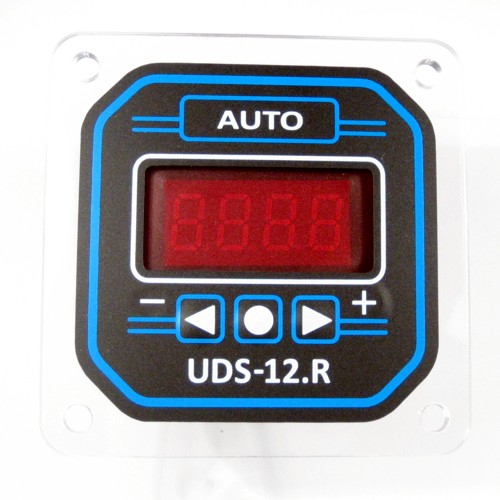

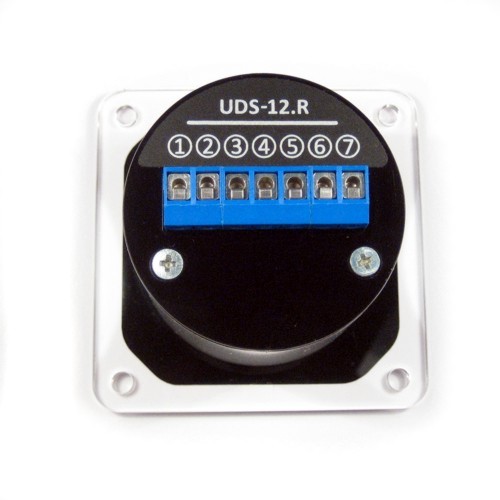

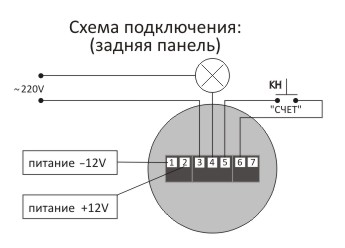

Счетчики импульсов работают следующим образом: после подачи питания на индикаторе отобразится 0., и встроенное реле замкнет контакты 3 и 4. Подача внешнего импульса на вход "СЧЕТ" и увеличение значения счетчика на 1, представляет собой замыкание и размыкание контактов 5 и 6 на тыльной стороне прибора. С помощью нажатия кнопки "МЕНЮ" и кнопок "МИНУС" и "ПЛЮС" задается уставка счета, которая высвечивается на индикаторе,  и запоминается в энергонезависимой памяти по истечении 5сек. На индикатор выводится сосчитанное значение. При совпадении заданного значения с сосчитанным, происходит срабатывание встроенного реле и размыкание контактов 3 и 4. При нажатии на кнопку "МИНУС" происходит обнуление счетчика
и обратное переключение реле в замкнутое положение. Обнуление счетчика также происходит от кратковременного разрыва питания (рекомендуется при частом использовании).

Важно: Данный счетчик имеет высокую скорость счета импульсов. В связи с этим могут появиться многократные ложные отсчеты, возникающие при однократном замыкании. Это происходит из-за дребезга счетных контактов. Это явление полностью исключается путем установки сглаживающего конденсатора параллельно входу "СЧЕТ". В комплекте с устройством прилагается один конденсатор емкостью 1Мкф. При этом быстродействие счетчика снижается.
