Логический анализатор с гальванической развязкой "LOGIC-U ISL"

При использовании USB-приставок для исследования сигналов в устройствах c потенциалом общего провода, отличным от потенциала общего провода ЭВМ, приборы должны иметь гальваническую изоляцию входных цепей. Такая развязка предусмотрена в новой модели прибора из линейки "LOGIC-U", логическом анализаторе цифровых сигналов, анализаторе протоколов "LOGIC-U ISL".

Все модификации приора:
LOGIC Base - Логический анализатор цифровых сигналов, анализатор протоколов. Базовая комплектация.
LOGIC Full - Логический анализатор цифровых сигналов, анализатор протоколов. Полная комплектация.
LOGIC-U ISL Base - Логический анализатор с гальванической развязкой "LOGIC-U ISL" - базовая версия.
LOGIC-U ISL Full - Логический анализатор с гальванической развязкой "LOGIC-U ISL" - полная версия.
LOGIC-U PLUS Full - Логический анализатор цифровых сигналов, анализатор протоколов. (Расширенная версия). Полная комплектация.
LOGIC-U-PRO - Логический анализатор с аналоговым каналом "LOGIC-U PRO". Полная версия

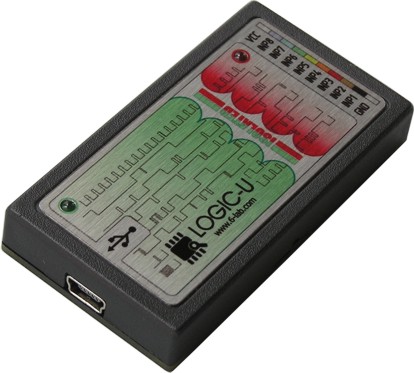

Внешний вид анализатора с гальванической развязкой "LOGIC-U ISL"

Прибор полностью идентичен базовой версии "LOGIC-U", с тем отличием, что его входные цепи гальванически отвязаны от общего провода шины USB (то есть от "земли" ЭВМ). Реализована групповая изоляция, то есть все входные каналы имеют общую землю. Входные цепи требуют запитки от внешнего источника 2.7 ... 5.0В с максимальным током потребления до 40мА (зачастую это напряжение берется от источника питания исследуемой схемы).

Основные характеристики прибора:

Количество каналов

8

Полная комплектация "LOGIC-U ISL FULL" включает:

1. Блок анализатора

2. Сигнальный кабель с наконечниками

3. Кабель "HighSpeed USB2.0"

4. Диск с ПО

5. Инструкция по эксплуатации

Максимальная частота опроса каналов

24MHz на канал

Максимальная частота входных сигналов ⁽¹⁾

10MHz

Минимальная длительность входных импульсов ⁽¹⁾

100nsec

Задержка распространения входных импульсов ⁽¹⁾

<50nsec

Амплитуда входных сигналов

1.6 … 5.0V

Напряжение питания входных цепей

2.7...5.0V, 40mA(max)

Входное сопротивление

>10⁵ Ohm

В "экономном" варианте - базовой комплектации, "LOGIC-U ISL BASE", кабель "HighSpeed USB 2.0" не поставляется, а сигнальный кабель поставляется БЕЗ наконечников.

Напряжение изоляции (кратковременное, <1 мин) ⁽²⁾

2500V rms

Напряжение изоляции (долговременное) ⁽²⁾

400Vrms / 560Vpeak

Сопротивление изоляции

> 10⁹ Ohm

Интерфейс связи с ПК

USB2.0 High Speed

Габаритные размеры, не более, мм

65х35х10

Масса, не более, г

100

Примечания:

1. Возможна установка изоляторов с повышенным быстродействием (версия "HS").

2. Для ответственных применений возможна установка изоляторов с увеличенным напряжением изоляции, достигающим значений соответственно 5kV (кратковременно) и 485Vrms/680Vpeak (долговременно) (версия "HV").

Дополнительная информация:

Схема входных цепей "LOGIC-U ISL" (30k)

Руководство по эксплуатации анализатора "LOGIC-U ISL" (1.2M)
