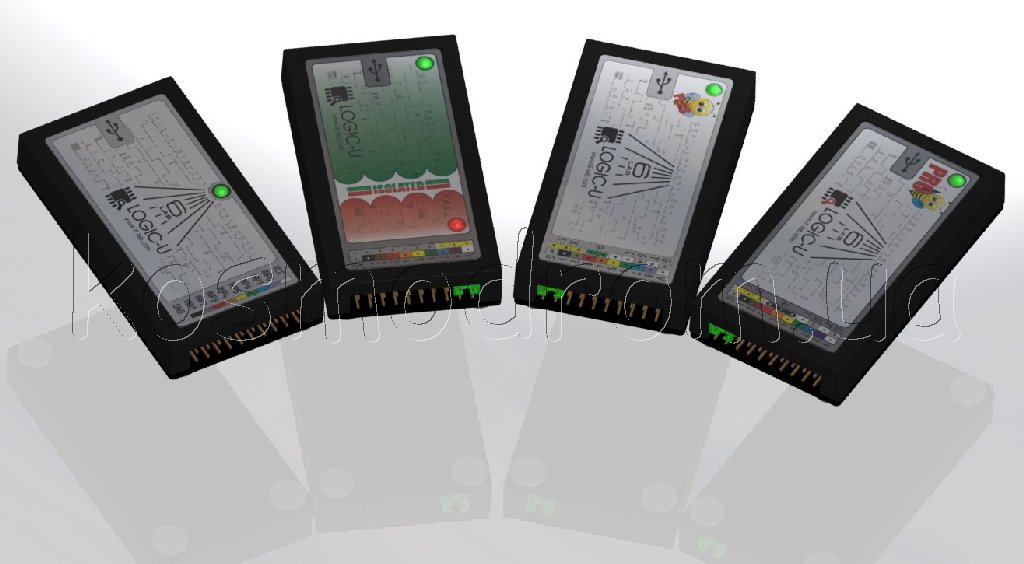

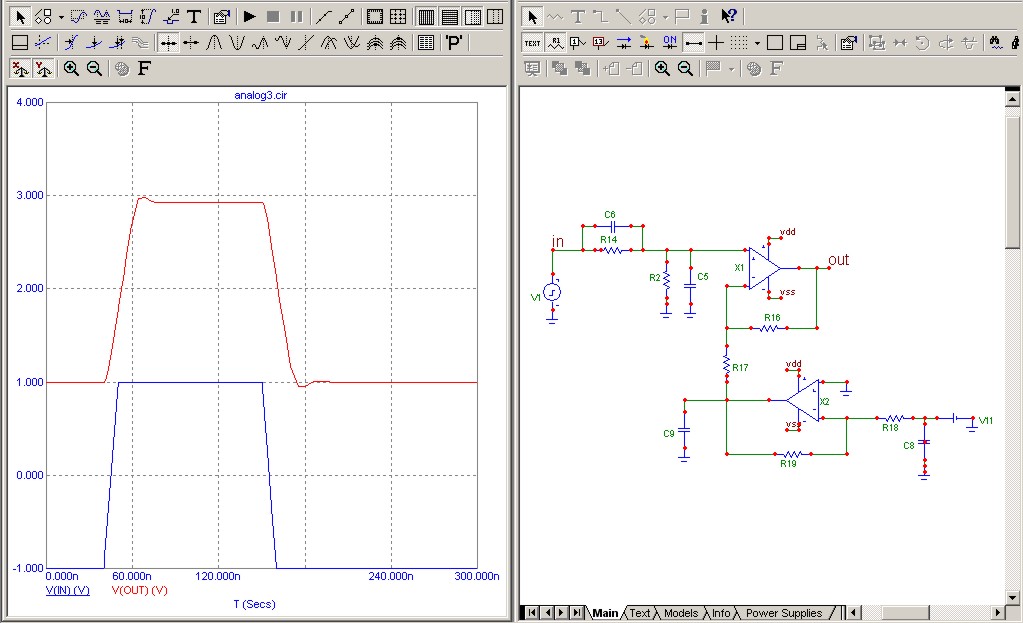

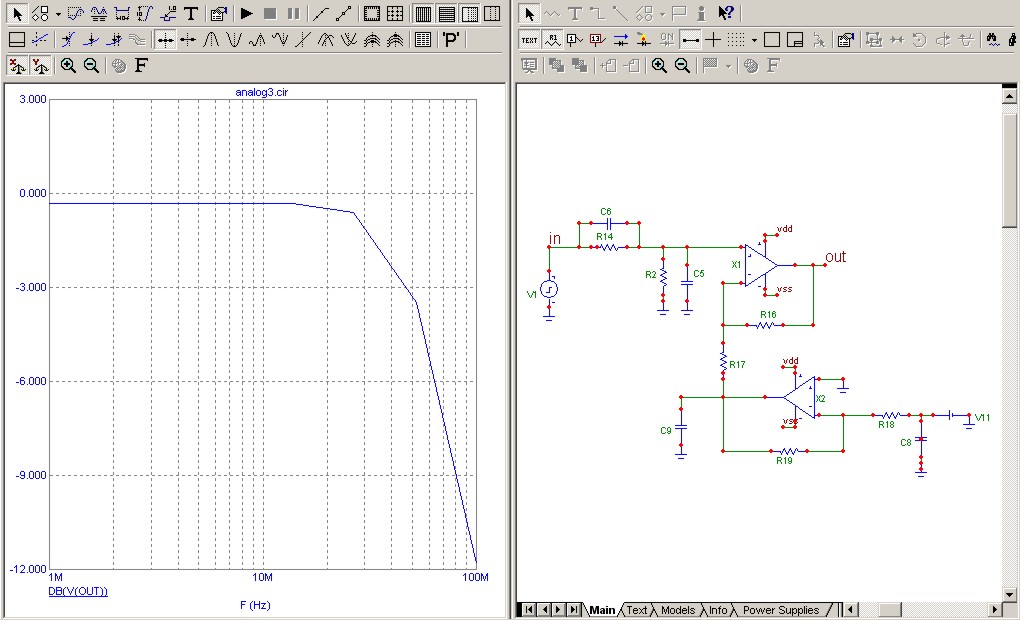

 В таблице 1 приведены технические характерирстики прибора по аналоговой части

Благодаря хорошей чувствительности при работе без делителя и большому входному диапазону при работе с делителем, прибор можно использовать для исследования как "слабых" сигналов (Рис.2), так и  сигналов с большой амплитудой (Рис.3, 4).

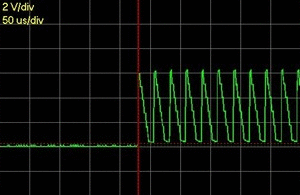

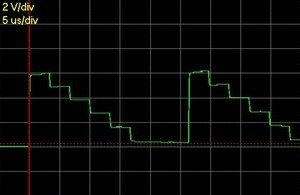

Рис.2 Исследование видео-сигнала градаций серого, сигнал амплитудой 0.6V с выхода видеокарты в режиме 800х600, частота строк 37kHz

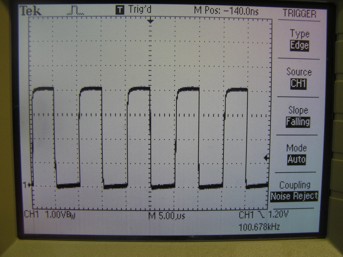

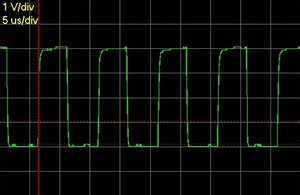

Рис.3 Сигнал ТТЛ 100 kHz, снятый "LOGIC-U PRO" и "TDS 1002"

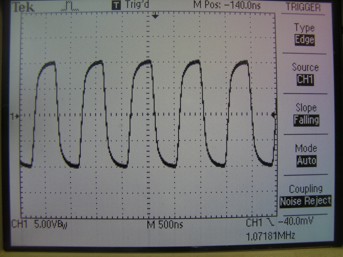

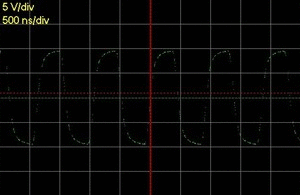

Рис.4 Сигнал 20V(p-p) 1MHz, снятый "LOGIC-U PRO" и "TDS 1002"

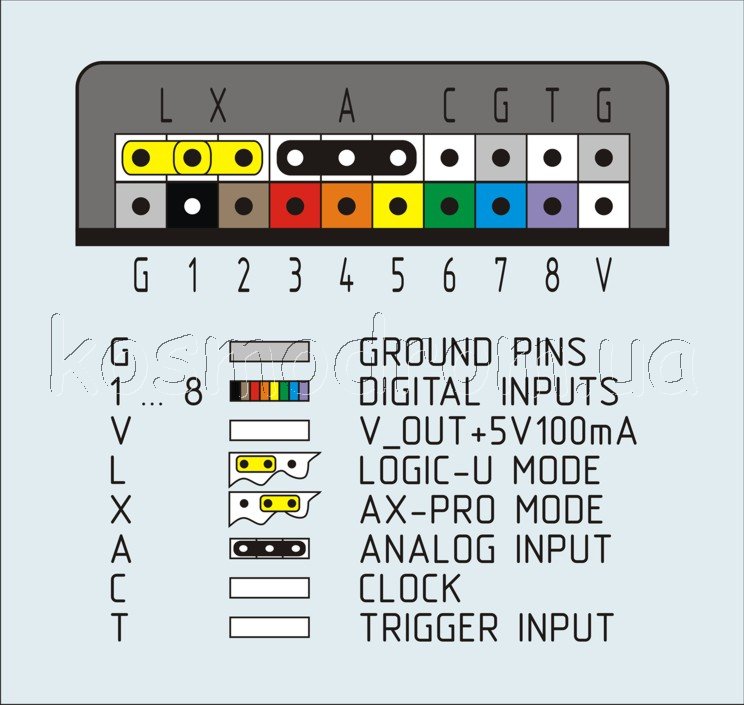

Подключение сигнальных кабелей к прибору изображено на Рис.5. Здесь нижний ряд контактов предназначен для подключения кабеля цифровых сигналов, аналоговый щуп подключается к контактам "А" в верхнем ряду разъема

Рис.5 Назначение контактов сигнального разъема прибора.

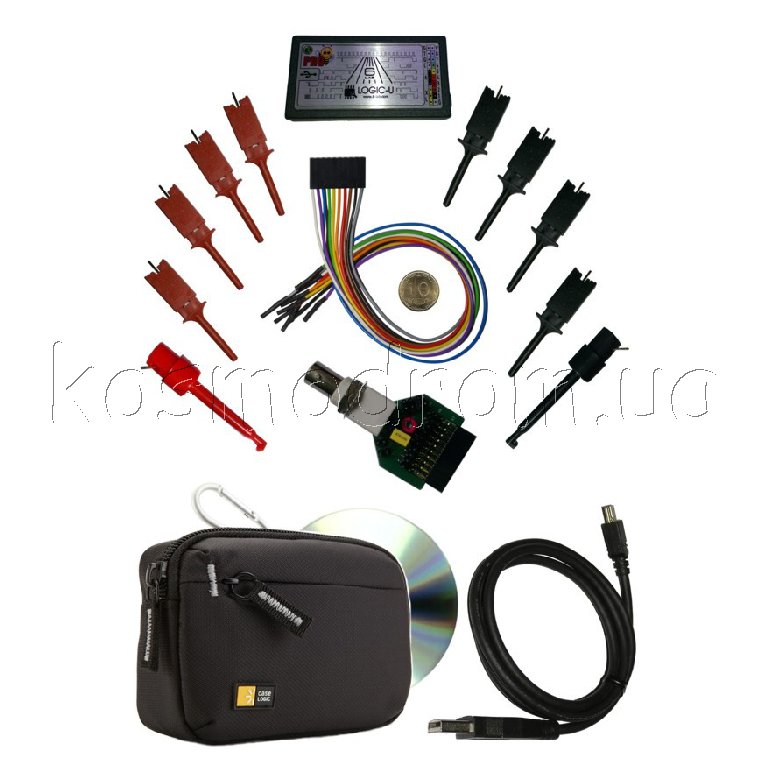

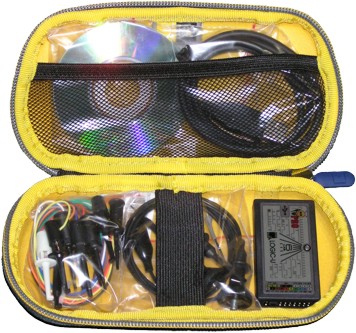

В полной комплектации (Рис. 6), кроме диска с ПО, c прибором поставляются: кабель high-speed USB 2.0, кабель для цифровых сигналов (с наконечниками типа "крючок" и "захват"), кабель для аналоговых сигналов со сменным наконечником (типа "щуп" и типа "крючок") и внешний делитель 1:10.

Рис.6 Состав комплекта при поставке прибора в полной комплектации

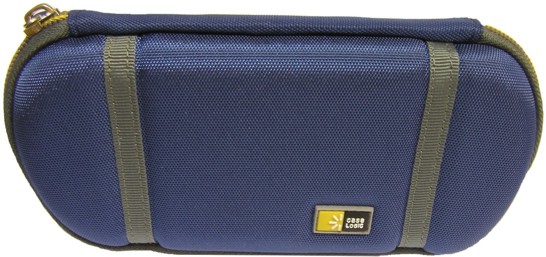

При этом прибор поставляется в фирменном плотном защитном чехле "CASE LOGIC", что делает его транспортировку на объект исследований сохранной и удобной (Рис.7)

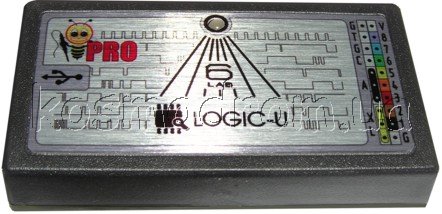

Рис.7 Прибор в фирменной упаковке

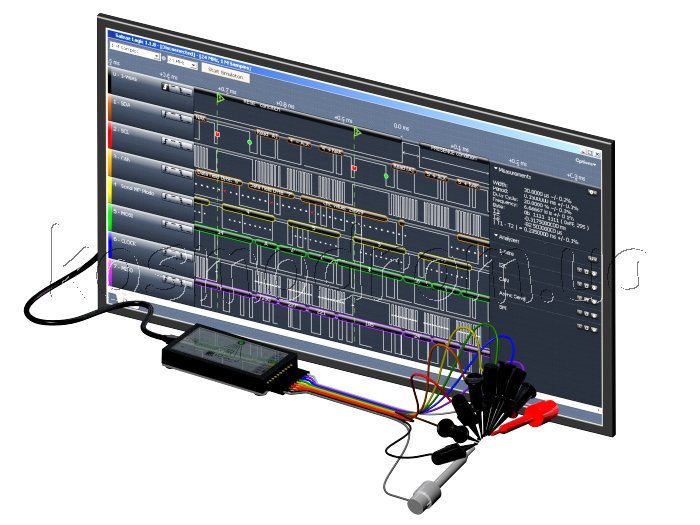

Функциональные возможности прибора при работе с цифровыми сигналами аналогичны версии "LOGIC-U PLUS"
