Импульсные регуляторы серии NCP10XX компании ON Semiconductor

Новая серия импульсных регуляторов NCP107x производства
ON Semiconductor характеризуется повышенным КПД, увеличенной надежностью работы и интегрированной защитой. Изделия заменяют прежнюю серию NCP101x и предназначены для построения на их основе источников питания мощностью до 10 Вт, а в ближайшем будущем, при расширении серии – до 15 Вт.


продукция компании на складе в Харькове

Источники электропитания (ИП) небольшой мощности, работающие от сети переменного тока 115/230 В, являются одними из самых массовых изделий. Они используются в малогабаритных адаптерах, зарядных устройствах, в качестве дежурных и вспомогательных ИП в более мощных системах. Основными требованиями к подобным ИП являются минимальная себестоимость, соответствие действующим стандартам по электробезопасности, электромагнитной совместимости и энергосбережению, приемлемый уровень надежности и наличие адекватных защит при аномальных внешних воздействиях. Зачастую важными дополнительными условиями являются работоспособность в широком диапазоне температур и малые габариты ИП. В большинстве случаев наилучшее сочетание технических и экономических характеристик таких ИП обеспечивается топологией flyback (обратноходовой конвертер - ОХК). В зависимости от особенностей задачи, можно выбирать между решениями, реализующими широтно-импульсную модуляцию (ШИМ) на фиксированной частоте, либо поддерживающими работу ОХК в гранично-непрерывном режиме с плавающей частотой. Последние обычно требуют несколько большего количества компонентов в схеме, но позволяют получить лучшее значение КПД при полной нагрузке. Для уменьшения себестоимости ИП применяют высокоинтегрированные решения: микросхемы контроллеров ОХК должны обеспечивать все необходимые функции защит, минимальное потребление мощности ИП на холостом ходу и способствовать уменьшению генерируемых помех (электромагнитных и акустических) до приемлемых уровней. Приветствуется возможность организации питания контроллера без использования специальной обмотки силового трансформатора ОХК и с минимальным количеством дополнительных компонентов. Интеграция контроллера и силового транзисторного ключа (СТК) ОХК в составе одной микросхемы, или даже одного чипа, способствует дальнейшему снижению себестоимости, габаритов ИП, а также повышает надежность благодаря более эффективной работе защиты от чрезмерного повышения температуры компонентов.

ON Semiconductor производит разнообразные микросхемы (ИМС) контроллеров, интегрированных с СТК, для создания высокоэффективных ИП мощностью от единиц до 10...30 Вт при напряжении питания порядка нескольких сотен вольт. Такие ИМС инженеры ON Semiconductor называют импульсными регуляторами. Наибольшую популярность получили контроллеры, в которых момент окончания интервала проводимости СТК определяется сравнением задания с сигналом, пропорциональным току через СТК. Этот режим работы ШИМ известен как «Current Mode». Простота обеспечения устойчивости ИП, приемлемые динамические характеристики и надежная защита СТК от токовых перегрузок обусловили широкое применение таких контроллеров. Основные характеристики и функциональные особенности ИМС импульсных регуляторов напряжения (с интегрированным высоковольтным СТК), производимых ON Semiconductor для построения ОХК, работающих в режиме Current Mode, представлены в таблице 1.

Таблица 1. Характеристики импульсных регуляторов напряжения ON Semiconductor

Наименование



Pн, Вт (Прим. 1) Rси. пров, Ом (Прим. 2) Iстк. огр , мА (Прим. 3) Функции и особенности

NCP1010

3 22 100 (Прим. 4, 5, 7...13)

NCP1011

5 22 250 (Прим. 4, 5, 7...13)

NCP1012

6 11 250 (Прим. 4, 5, 7...13)

NCP1013

7 11 350 (Прим. 4, 5, 7...13)

NCP1014

8 11 450 (Прим. 4, 5, 7...13)

NCP1015

8 11 450 (Прим. 4, 6...12)

NCP1027

15 5,8 800 (Прим. 4, 6...12, 14, 15)

NCP1028

15 5,8 800 (Прим. 4, 6...12, 15)

NCP1070

5 22 250 (Прим. 4, 5, 7...12, 14, 15)

NCP1071

8 22 350 (Прим. 4, 5, 7...12, 14, 15)

NCP1072

8 11 250 (Прим. 4, 5, 7...12, 14, 15)

NCP1075

10 11 450 (Прим. 4, 5, 7...12, 14, 15)

NCP1076

15 4,3 650 (Прим. 4, 6...12, 14, 15)

NCP1077

15 4,3 800 (Прим. 4, 6...12, 14, 15)

NCP1126

15 6 (Прим. 16) (Прим. 4, 6, 7, 9...12, 15)

NCP1129

30 2,1 (Прим. 16) (Прим. 4, 6, 7, 9...12, 15)
Примечания:
1. Pн - ориентировочная максимальная величина полезной мощности ОХК на основе данной микросхемы импульсного регулятора при напряжении питающей сети переменного тока 100...250 В (эфф.)
2. Rси. пров - типичная величина сопротивления включенного СТК при 25°C.
3. Iстк. огр - типичная величина порога ограничения пикового тока СТК.
4. Максимально-допустимое напряжение сток - исток СТК в составе микросхем NCP1126 и NCP1129 равно 650 В; у остальных - 700 В.
5. Выпускаются модификации микросхем с номинальными частотами ЗГ 65 кГц, 100 кГц и 130 кГц.
6. Выпускаются модификации микросхем с номинальными частотами ЗГ 65 кГц и 100 кГц.
7. При малой нагрузке регулятор переходит в режим пропуска тактов ЗГ.
8. Интегрированная подсистема динамического самопитания ИМС.
9. Реализуется плавный пуск: в течение 4 мс у микросхем NCP1126 и NCP1129, 1 мс - у остальных.
10. Интегрированная частотная модуляция в ЗГ.
11. Интегрированная защита от перегрева ИМС.
12. Интегрированная защита от перегрузки выхода ИП или обрыва в цепи ООС (различная реакция на перегрузку в зависимости от серии ИМС).
13. Интегрированная защита от перенапряжения по питанию ИМС с фиксацией состояния.
14. Интегрированная защита от перенапряжения по питанию ИМС с автоматическим возвратом к штатному режиму работы.
15. Интегрированная защита при недостаточном напряжении на высоковольтной шине питания ИП.
16. Порог токоограничения устанавливается внешним резистором.



Серии ИМС NCP1010...1015 выпускаются уже достаточно давно и пользуются заслуженной популярностью. В новых сериях ИМС импульсных регуляторов ON Semiconductor сохранены хорошо зарекомендовавшие себя технические решения, а также появились дополнительные функциональные возможности, позволяющие заметно улучшить потребительские характеристики ИП. Причем в разных сериях ИМС одни и те же функции могут иметь особенности реализации (например, защита с фиксацией состояния или с автовосстановлением), что позволяет оптимально подобрать модель регулятора в соответствии с требованиями проектируемого ИП. Серия ИМС NCP107х первоначально была представлена моделями для построения ИП мощностью до 10 Вт, а недавно ON Semiconductor расширила ее до 15 Вт

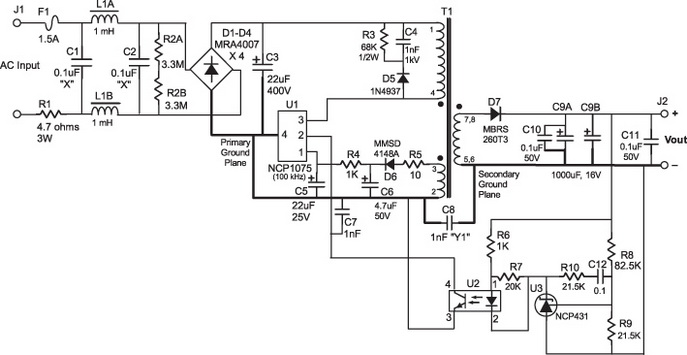

На рисунке 1 в качестве примера показана типичная схема ИП на основе ИМС NCP1075, обеспечивающего на выходе стабилизированное постоянное напряжение 12 В с током нагрузки от нуля до 800 мА при работе от сети переменного тока в широком диапазоне входного напряжения - 85...300 В (эфф.) [1].

Рис. 1. Источник питания на базе NCP1075

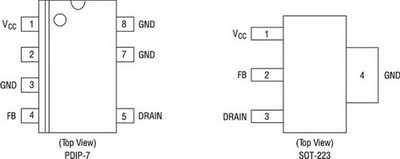

ИП выполнен с использованием небольшого количества недорогих и широкодоступных компонентов на малогабаритной печатной плате. На холостом ходу ИП работает устойчиво, без сколько-нибудь серьезного подъема выходного напряжения, не создавая акустических шумов и потребляя менее 65 мВт. При полной нагрузке КПД достигает 75...80%, что позволяет ИП надежно работать без обдува при температуре воздуха до 50°C. Простого фильтра (C1, L1, C2) на входе ИП достаточно для уменьшения помех, генерируемых в сеть, до допустимых уровней. Испытательное напряжение изоляции между входом и выходом 3 кВ обеспечивается соответствующей конструкцией силового трансформатора ОХК T1, выбором типов оптрона U2 и конденсатора C8 [1]. ИМС регулятора получает питание с дополнительной обмотки трансформатора, чтобы обеспечить малое потребление при Pн = 0 и достаточно большую величину номинальной мощности ИП. Возможные идеи по дальнейшему снижению себестоимости подобных ИП ценой проигрыша в стабильности Uн или отказа от гальванической изоляции между входом и выходом представлены в [2, 3]. На рисунке 2 показано расположение выводов ИМС NCP1070...1077 в корпусах PDIP-7 и SOT-223, наименование и назначение выводов - в таблице 2 [4...6].

Рис. 2. Расположение выводов NCP1070...1077

Таблица 2. Назначение выводов ИМС NCP1070... NCP1077

Номер вывода Наименование (обозначение) Назначение вывода Описание
1   VCC   Питание узлов микросхемы регулятора (Uпит. рег)   К этому выводу подключается внешний конденсатор, а также внутренний активный ограничитель напряжения.
2   NC   -   -
3   GND   Земля   -
4   FB   Вход для сигнала ООС (Uоос. Iоос)   К этому выводу подключается коллектор фототранзистора оптрона, обеспечивающий регулирование мощности ОХК.
5   Drain   Вывод стока СТК (Uси. Iстк)   К этому выводу подключается сток MOSFET (СТК).
6   -   -   Этот вывод отсутствует для обеспечения достаточной величины расстояния вдоль корпуса микросхемы между стоком СТК и землей.
7   GND   Земля   -
8   GND   Земля   -
