AVR-P40B-8535-8MHz

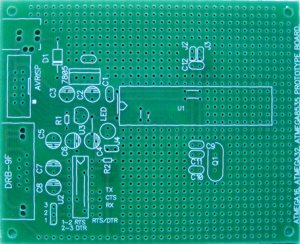

Плата для макетирования устройств на базе микроконтроллеров AT90S8535 фирмы ATMEL.

Макетная плата имеет встроенный  ICSP 10 пин порт, совместимый с отладочными наборами STK50x.



Особенности макетной платы:

  • ICSP 5x2 пин коннектор для внутрисхемного программирования;

  • стабилизатор напряжения +5В на базе 78L05;

  • кварц на 8МГц;

  • супервизор ZM33064;

  • светодиод состояния (подключаемый джампером к порту PB0);

  • колодка для микроконтроллера - DIL40;

  • коннектор RS232 DB9-F;

  • схема интерфейса RS232 на MAX232;

  • разъём для внешнего источника питания;

  • 4 крепёжных отверстия 3,3мм;

  • размеры платы 100х80мм;

  • шаг макетного поля 2,54мм;

  • шина "Общий";

  • шина "+Uпит.".





Поддерживаемые устройства: AT90S8515, AT90S4414.

Комплектация: макетная плата AVR-P40-8515-8MHz.

Распиновка ICSP коннектора для платы представлена на рисунке ниже:

Распиновка ICSP коннектора для макетных плат
