TMDSEZD2812-0E Стартовый набор F2812 eZdsp

TMDSEZD2812-0E - отладочная плата eZdsp F2812 для разработки и отладки программ пользователя для процессора TMS320F2812. С 64Кб/слово встроенной оперативной памяти программ и данных стартовый набор может решать широкий спектр задач. eZdsp LF2812 - отличная платформа для разработки и демонстрации работы кода разработчика. Кроме того, встроенные разъём и контролер JTAG обеспечивает подключение к эмуляторам, работающим с другими отладчиками.

смотри раздел "Средства разработки и отладки"

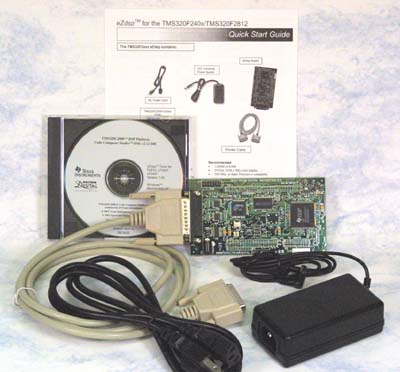

Комплектация:

eZdsp F2812

Источник питания

Кабель для параллельного порта

CD-ROM с средой разработки Code Composer eZdsp для C2xxx

CD-ROM с примером кода, руководством и схемами

Среды разработки от другого производителя:

VisSim/TI C2000 Rapid Prototyper от Visual Solutions

VisSim/Embedded Controls Developer от Visual Solutions

Документация:

518 kB Engl VisSim/Embedded Controls Developer™ от Visual Solutions

Цифровые сигнальные процессоры
TMS320F2810, TMS320F2811, TMS320F2812, TMS320C2810, TMS320C2811 и TMS320C2812

Отличительные особенности:

• Высокопроизводительная статическая КМОП-технология

  • Тактовая частота 150 MHz (время цикла 6.67 нс)

  • Низкое энергопотребление (напряжение питания ядра 1.8В при частоте 135МГц, 1.9 В при частоте 150 МГц, напряжение питания портов ввода-вывода 3.3В)

• Поддержка периферийного сканирования по стандарту JTAG1

• Высокопроизводительное 32-разрядное ядро (TMS320C28x)

  • Поддержка операций 16 x 16 MAC и 32 x 32 MAC

  • Два модуля 16 x 16 MAC

  • Гарвардская архитектура

  • Атомарные операции

  • Высокая скорость реакции на прерывания и их обработки

  • Унифицированный метод программирования памяти

  • Линейное адресное пространство программы/данных объёмом 4M

  • Высокая эффективность кода (на языках C/C++ и Ассемблера)

  • Совместимость по исходному коду с семейством TMS320F24x/LF240x

• Встроенная память

  • Устройства с Flash-памятью: до 128K x 16 Flash (четыре сектора 8K x 16 и шесть секторов 16K x 16)

  • Устройства с однократно записываемой памятью (ROM): до 128K x 16 ROM

  • 1K x 16 однократно записываемой памяти (OTP ROM)

  • L0 и L1: 2 блока по 4K x 16 однопортовой памяти (SARAM) каждый

  • H0: 1 блок в 8K x 16 SARAM

  • M0 и M1: 2 блока по 1K x 16 SARAM каждый

• Загрузочное ПЗУ (4K x 16)

  • Дополнительные программные режимы бутлоадера

  • Хранение математических таблиц

• Интерфейс внешней памяти (2812)

  • Общий объём подключаемой памяти до 1M

  • Программируемые такты задержек

  • Программируемое тактирование Чтение/Запись

  • Три независимых выхода выбора кристалла (Chip Select)

• Системные устройства и тактирование

  • Поддержка динамического изменения коэффициента ФАПЧ

  • Встроенный генератор

  • Модуль сторожевого таймера (Watchdog)

• Три внешних источника прерываний

• Блок расширителя внешних прерываний (PIE), поддерживающий 45 внешних источников прерываний

• 3 программируемых 32-битных таймера

• 128-битный ключ защиты

  • Защищает память Flash/ROM/OTP и L0/L1 SARAM

  • Предотвращает несанкционированный доступ к программному обеспечению

• Периферийные устройства управления двигателем

  • Два модуля обработки событий (EVA, EVB)

  • Совместимы с семейством 240xA

• Периферийные последовательные порты

  • Синхронный последовательный порт SPI

  • Два асинхронных последовательных порта (SCI), совместимых со стандартными UART

  • Контроллер сети CAN с расширенными возможностями (eCAN)

  • Многоканальный буферизованный последовательный порт (McBSP)

• 16-канальный 12-битный АЦП

  • Входной мультиплексор 2 x 8 каналов

  • Два устройства выборки-хранения

  • Единичное ибо одновременное преобразование

  • Высокая скорость преобразования: 80 нс /12.5 млн. выборок в секунду

• До 56 портов ввода-вывода общего назначения (GPIO)

• Дополнительные возможности эмуляции

  • Функции анализа и точки останова

  • Отладка "на железе" в режиме реального времени

• Средства разработки включают в себя

  • Компилятор/ассемблер/линкер ANSI C/C++

  • Интегрированную среду разработки Code Composer Studio IDE

  • DSP/BIOS

  • Контроллеры протокола JTAG1

• Режимы пониженного энергопотребления

  • Поддержка режимов IDLE, STANDBY, HALT

  • Индивидуальный запрет тактирования периферийных модулей

• Варианты корпусов

  • 179-выводный корпус MicroStar BGA с интерфейсом к внешней памяти (GHH), (ZHH) (2812)

  • 176-выводный низкопрофильный корпус LQFP с интерфейсом к внешней памяти (PGF) (2812)

  • 128-выводный корпус LQFP без интерфейса внешней памяти (PBK) (2811)

• Диапазон рабочих температур:

  • A: -40°C … +85°C (GHH, ZHH, PGF, PBK)

  • S/Q: -40°C …+125°C (GHH, ZHH, PGF,PBK)
