ADP1710 - линейные
стабилизаторы с малым падением напряжения
ADP1710/ADP1711 -
это линейные стабилизаторы с малым падением напряжения (low dropout,
LDO), которые работают с входным напряжением в диапазоне от 2.5 В до
5.5 В и обеспечивают выходной ток до 150 мА. Благодаря инновационной
масштабирующей архитектуре ADP1710/ADP1711 имеют очень низкий ток в
цепи заземления (40 мкА при токе нагрузки 100 мкА), что делает их
идеальным выбором для портативного оборудования с питанием от
батарей.
Максимальный выходной ток: 150 мА
Диапазон входных напряжений: 2.5 В - 5.5 В
Высокий КПД при малых нагрузках
IGND = 35 мкА при нулевой нагрузке;
IGND = 40 мкА при нагрузке 100 мкА
Низкий ток в режиме отключения: <1 мкА
Очень малое падение напряжения: 150 мВ при нагрузке 150 мА
Начальная погрешность: ±1%
Погрешность в диапазоне входных напряжений, токов нагрузки и
температур: ±2%
Стабилен
при работе с маленьким выходным керамическим конденсатором 1
мкФ
16 версий с фиксированным выходным напряжением от 0.75 В до
3.3 В (ADP1710)
Версия с регулируемым от 0.8 В до 5.0 В выходным напряжением
(ADP1710)
16 версией фиксированного выходного напряжения от 0.75 В до
3.3 В с функцией фильтрации шума (ADP1711)
Высокий PSRR: 69 дБ на 1 кГц

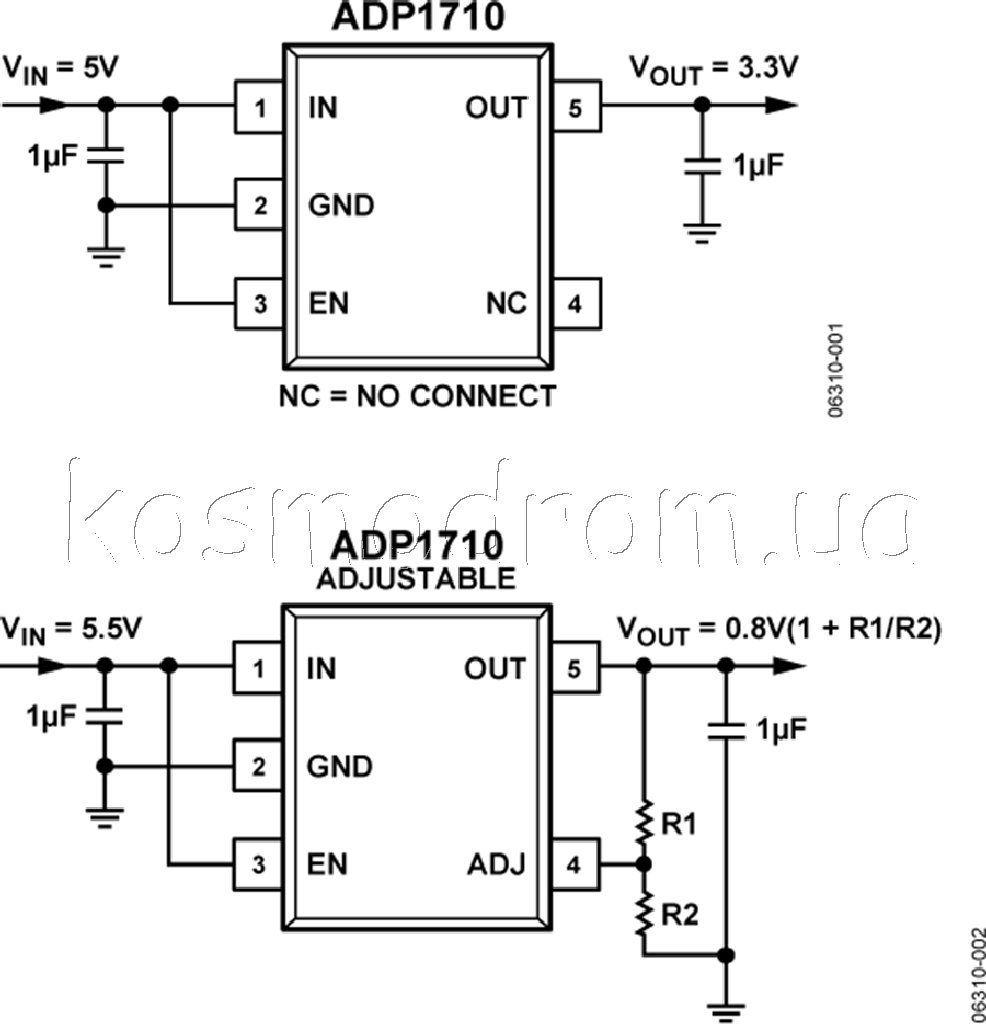

ADP1710 и ADP1711
выпускаются в 17 версиях с фиксированными выходными напряжениями.
ADP1710 также доступен в версии с регулируемым выходным напряжением,
которое может изменяться в диапазоне от 0.8 В до 5 В при помощи
внешнего делителя. ADP1711 имеет возможность подключения внешнего
фильтрующего конденсатора для уменьшения шума выходного напряжения и
улучшения коэффициента ослабления пульсаций питания (power supply
rejection ratio, PSRR).
ADP1710/ADP1711 оптимизированы для стабильной работы с небольшими
керамическими выходными конденсаторами номиналом 1 мкФ и
обеспечивают хороший переходный отклик при минимальном пространстве,
занимаемом на печатной плате. Оба компонента содержат вход
разрешения, управляющий выходным напряжением, а также схему
блокировки при просадке напряжения, которая отключает стабилизатор
при падении входного напряжения ниже минимального порогового
значения.

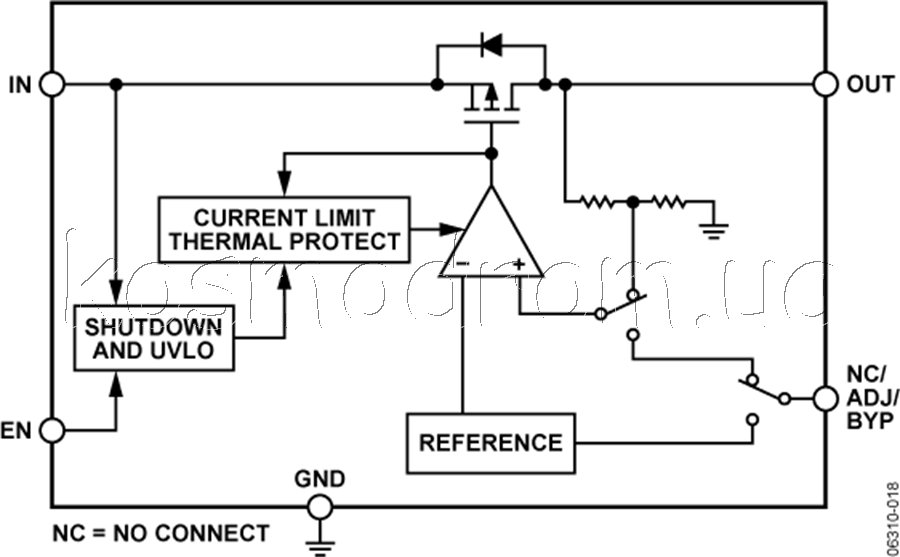

Внутренняя схема
мягкого запуска дает типичное время запуска 80 мкс. Функции защиты
от короткого замыкания и перегрева предотвращают повреждение в

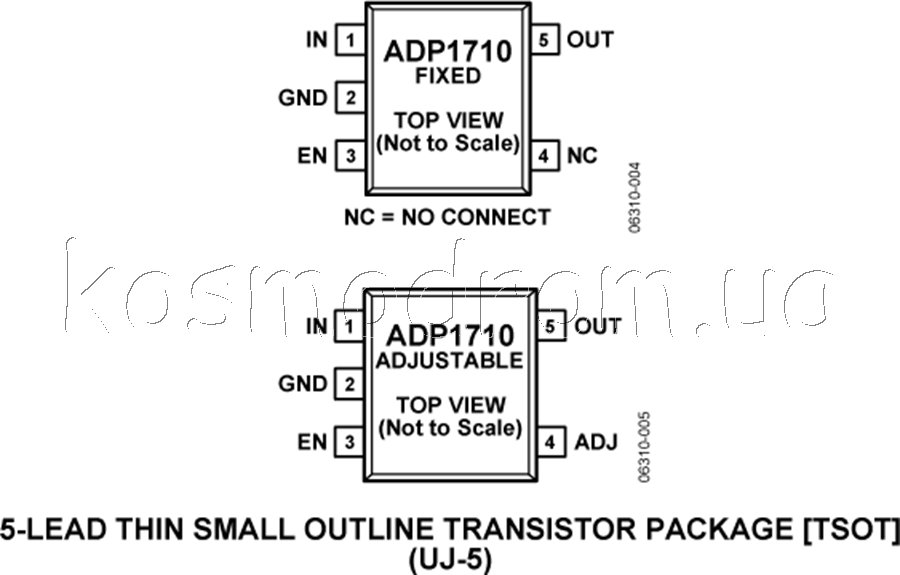

жестких рабочих условиях. Оба компонента выпускаются в крохотном
5-выводном корпусе TSOT, обеспечивающем минимальные габариты решения
для любых проектируемых вами подсистем питания.
