AD5246
128- позиционный цифровой переменный резистор с I2C интерфейсом

Отличительные особенности:

128 позиций движка потенциометра
Полное сопротивление 5, 10, 50 или 100 кОм
Сверхминиатюрный 2х2.1 мм SC-70-6 корпус
I2C интерфейс
Регистр положения движка, доступный для чтения и записи
Предварительная установка движка в среднее положение при включении питания
Однополярное питание от 2.7 до 5.5 В
Низкий температурный коэффициент сопротивления: 35 ppm/°C
Низкое потребление: IDD = 3 мкА
Широкий рабочий температурный диапазон: от -40°C до +125°C
Доступна отладочная плата

Области применения:

Замена механических потенциометров
Настройка датчиков давления, температуры, положения, химических датчиков и оптических преобразователей
Регулировка смещения УРЧ
Автоматическая регулировка
Регулировка коэффициента усиления и смещения

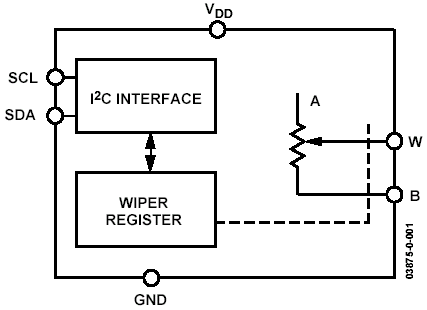

Структурная схема AD5246:

Расположение выводов AD5246:

Общее описание:

AD5246 - цифровой 128 позиционный переменный резистор в миниатюрном корпусе, имеющем площадь посадочного места 2х2.1 мм. Этот прибор выполняет те же функции, что и механические переменные резисторы. Четыре модификации с различным максимальным сопротивлением (5, 10 50 или 100 кОм) и низкий ТКС делают прибор идеальным для применения в качестве высокоточного и высокостабильного переменного резистора.

Установка движка производится через I2C интерфейс, который позволяет как считывать, так и записывать данные. Сопротивление между движком и неподвижным контактом изменяется линейно в зависимости от кода, записанного в регистр RDAC. Командные биты позволяют установить движок в среднее положение или активизировать режим пониженного потребления.

Работа от однополярного источника питания от 2.7 до 5.5 В и потребление менее 5 мкА делают прибор идеальным для применения в портативных устройствах с автономным питанием.
