Бестрансформаторные AC/DC преобразователи мощностью 0,5…4,8 Вт

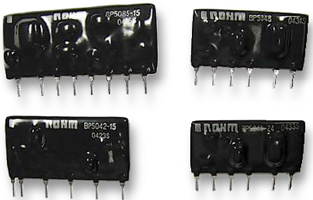

Серия BP

Производитель Rohm


Основные свойства

1. Отсутствие трансформатора. Ультра миниатюрный корпус. Требуется подключение нескольких дополнительных внешних компонентов.
2. Позволяет уменьшить размер и массу источника питания. Уменьшает размер на 1/4 и массу на 1/30 по сравнению с источниками питания на основе трансформатора.
3. Широкий диапазон входного напряжения
4. Для промышленного применения, осветительной аппаратуры, домашней электроники




Наименование Uвх, В пост. тока Uвых, В Iвых, мА Размеры корпуса, мм Тип корпуса
Преобразователи с одним выходом
BP5041A5 226…358* +5 100 33х19х11 SIP10
BP5041A +12 100 33х19х11 SIP10
BP5048 300 35х20х9 SIP12
BP5041A15 +15 80 33х19х11 SIP10
BP5048-15 200 35х20х9 SIP12
BP5047A24 +24 150 35х20х9 SIP12
BP5048-24 200 35х20х9 SIP12
BP5046-5 -(226…358)* -5 250 35х20х9 SIP12
BP5045A -12 200 28х18х10 SIP10
Преобразователи с двумя выходами
BP5085-15 226-358* +5 350 49х22х14 SIP16
+15 80

*выпрямленное напряжение на входе модуля. Напряжение AC/DC преобразователя, построенного на базе модуля, составляет 160-253 В перем. тока

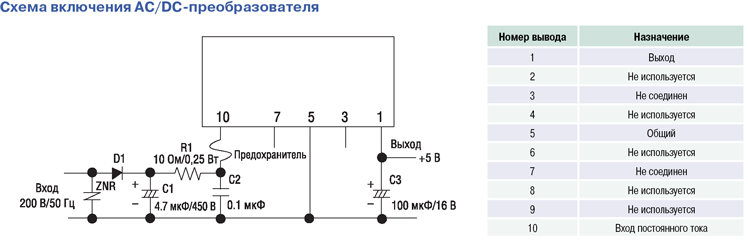

Преобразователь мощностью 0,5 Вт для монтажа на печатную плату

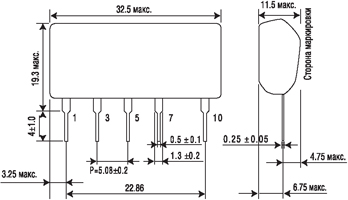

Модель BP5041A5


  • Диапазон входного напряжения модуля 226-390 В постоянного тока

  • Диапазон входного напряжения источника питания 160-276 В переменного тока

  • Диапазон выходного напряжения 4,7-5,3 В

  • Выходной ток 0-100 мА

  • Нестабильность выходного напряжения 0,05-0,15 В (1-3 %) при изменении входного напряжения в диапазоне 226-390 В

  • Нестабильность выходного напряжения 0,05-0,15 В (1-3 %) при изменении нагрузки 0-50 мА (0-50%)

  • Размах пульсаций 0,05-0,15 В

  • КПД - 48 %

  • Диапазон рабочих температур- 20…+80 C



    •


    Поставляемые компоненты
