НАБОРЫ НА СКЛАДЕ
|
BM2039
Усилитель НЧ 2х40 Вт (TDA8560Q/ TDA8563Q) (блок)
Уже собранная версия набора NM2039.

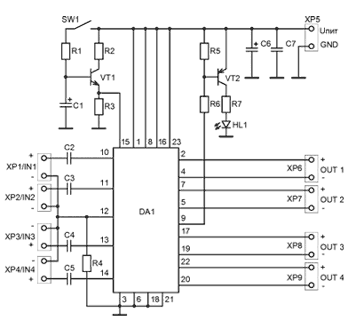

NM2040**
Усилитель НЧ 4х40 Вт (TDA8571J, авто)
Предлагаемый набор позволит радиолюбителю собрать простой и надежный автомобильный усилитель НЧ, обладающий минимальным коэффициентом нелинейных искажений и уровнем собственных шумов.
Технические характеристики
Напряжение питания: 6 - 18 В; типовое: 14,4 В.
Пиковое значение выходного тока: 7,5 А.
Ток в режиме покоя: 200 мА.
Долговременная выходная мощность, при
Rн = 4 Ом, коэффициенте гармоник = 0,5 %, F = 1 кГц: 19 Вт,
Rн = 4 Ом, коэффициенте гармоник = 10 %, F = 1 кГц: 26 Вт,
Rн = 4 Ом, коэффициенте гармоник > 10 %, F = 1 кГц: 40 Вт.
Коэффициент усиления по напряжению, Au: 34 дБ.
Входное сопротивление: 30 кОм.
Входная чувствительность: 500 мВ.
Диапазон воспроизводимых частот: 20 - 20000 Гц.
Размеры печатной платы: 97x32 мм.
BM2040
Усилитель НЧ 4х40 Вт (TDA8571J, авто) (блок)
Уже собранная версия набора NM2040.

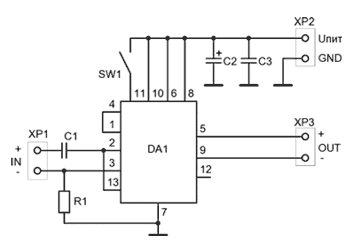

NM2041**
Усилитель НЧ 22 Вт (TDA1516BQ / TDA1518BQ, авто)
Предлагаемый набор позволит радиолюбителю собрать простой и надежный автомобильный усилитель НЧ, обладающий минимальными коэффициентом нелинейных искажений и уровнем собственных шумов.
Технические характеристики
Напряжение питания: 6 - 18 В, типовое: 14,4 В.
Пиковое значение выходного тока: 4 А.
Ток в режиме покоя: 30 мА.
Долговременная выходная мощность, при
Rн = 4 Ом, коэффициенте гармоник = 0,5 %, F = 1 кГц: 17 Вт,
Rн = 4 Ом, коэффициенте гармоник = 10 %, F = 1 кГц: 22 Вт.
Коэффициент усиления по напряжению Au: 46 дБ.
Входное сопротивление: 30 кОм.
Диапазон воспроизводимых частот: 20 - 20000 Гц.
Размеры печатной платы: 48x20 мм.

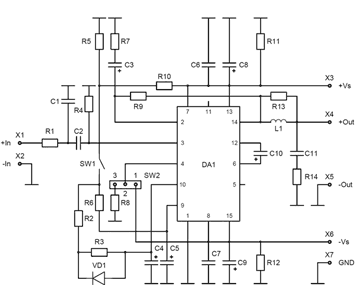

NM2042**
Усилитель НЧ 140Вт (TDA7293, Hi-Fi)
Предлагаемый набор позволит радиолюбителю собрать простой и надежный мощный усилитель НЧ, обладающий малыми габаритами, минимальным числом внешних пассивных элементов обвязки, широким диапазоном питающих напряжений и сопротивлений нагрузки.
Усилитель хорошо зарекомендовал себя как УНЧ для сабвуфера.
Технические характеристики
Напряжение питания, двухполярное: +/- (12 - 50) В.
Пиковое значение выходного тока: 10 А.
Ток в режиме покоя: 30 мА.
Ток в режиме MUTE/ST-BY: 0,5 мА.
Выходная мощность, при Uп = +/- 30 В, Rн = 4 Ом, и Кг = 1 %: 80 Вт.
Выходная мощность, при Uп = +/- 45 В, Rн = 8 Ом, и Кг = 10 %: 140 Вт.
Выходная мощность, при Uп = +/- 30 В, Rн = 4 Ом, и Кг = 10%: 110 Вт.
Коэффициент усиления Au: 30 дБ.
Диапазон воспроизводимых частот: 20 - 20000 Гц.
Входное сопротивление: 22 кОм.
Размеры печатной платы: 47x55 мм.
BM2042
Усилитель НЧ 140 Вт (TDA7293, Hi-Fi) (блок)
Уже собранная версия набора NM2042.

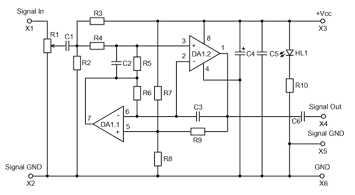

NM2115**
Активный фильтр НЧ для сабвуфера
Предлагаемый набор позволит радиолюбителю собрать простой и надежный активный фильтр НЧ для сабвуфера, обладающий малым уровнем собственного шума, малыми габаритами и энергопотреблением, широким диапазоном питающих напряжений, минимальным числом внешних пассивных элементов обвязки. Использование активного фильтра избавит Вас от установки громоздкого пассивного ФНЧ на выходе УМ, обладающего низким КПД.
Фильтр устанавливается между линейным выходом источника сигнала и входом УМ сабвуфера. Он хорошо зарекомендовал себя при работе совместно с мощным автомобильным усилителем NM2034 (70 Вт/12 В).
Технические характеристики
Напряжение питания: 3…32 В.
Ток потребления: 6 мА.
Частота среза: 100 Гц.
Усиление в полосе пропускания: 6 дБ.
Затухание вне полосы пропускания: 12 дБ/окт.
Размеры печатной платы: 37x27 мм.
BM2115
Активный фильтр НЧ для сабвуфера (блок)
Уже собранная версия набора NM2115.

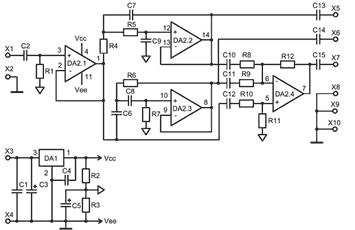

NM2116**
Активный 3-х полосный фильтр
Предлагаемый набор позволит собрать простой и надежный активный 3-х полосный фильтр, обладающий малым уровнем собственного шума, малыми габаритами и энергопотреблением, широким диапазоном питающих напряжений. Использование активного фильтра избавит Вас от установки громоздких пассивных разделительных фильтров на выходе усилителя мощности, уменьшающих степень демпфирования звукового излучателя, обладающих низким КПД, простотой изготовления и настройки. Фильтр устанавливается между линейным выходом источника сигнала и входами усилителей мощности каждого частотного канала 3-х полосной акустической системы. Использование активного фильтра позволит передать воспроизводимое акустическое оформление с минимально возможными искажениями и получить высокое качество.
Технические характеристики
Напряжение питания: 12…30 В.
Ток потребления: 10 мА.
Размеры печатной платы: 61x42 мм.
НЧ фильтр.
Усиление в полосе пропускания: 0 дБ.
Затухание вне полосы пропускания: 12 дБ/окт.
Частота среза: 300 Гц.
ВЧ фильтр.
Усиление в полосе пропускания: 0 дБ.
Затухание вне полосы пропускания: 12 дБ/окт.
Частота среза: 3 кГц.
СЧ фильтр (полосовой).
Усиление в полосе пропускания: 0 дБ.
Затухание вне полосы пропускания: 6 дБ/окт.
Нижняя частота среза: 300 Гц.
Верхняя частота среза: 3 кГц.
|
