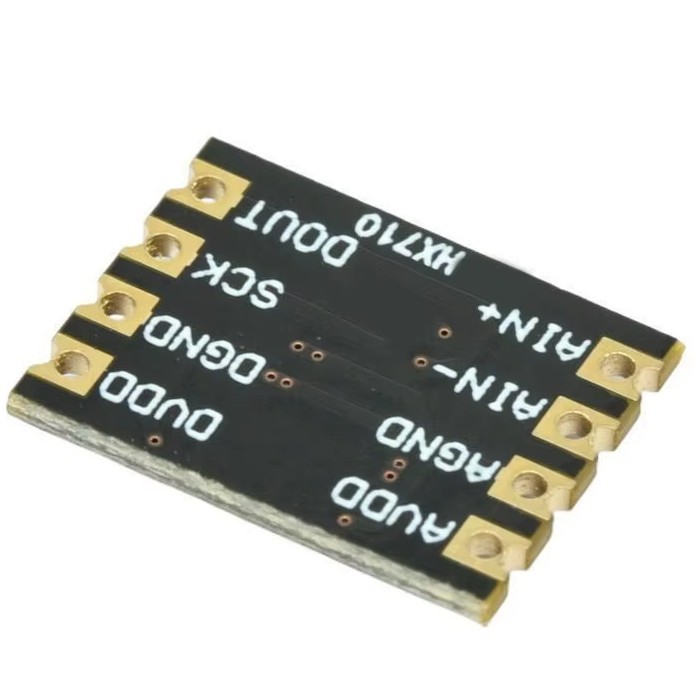

24-битный модуль АЦП HX710
основан на интегральной микросхеме HX710 и включает в себя все необходимые
периферийные элементы — фильтры, резисторы и конденсаторы. Конструкция выполнена
в виде полностью готового интерфейсного печатного модуля.
Модуль имеет двойной ряд контактных отверстий с шагом 2,54 мм, что обеспечивает
удобство пайки и возможность легкого подключения к другим устройствам или
макетным платам. При необходимости модуль может быть напрямую встроен в готовое
изделие пользователя.
HX710 использует двухпроводный интерфейс связи и поддерживает широкий диапазон
рабочего напряжения, что делает его универсальным решением для прецизионных
измерительных систем.
Характеристики • Рабочее напряжение: 2,6 ~ 5,5 В
• Встроенный малошумящий усилитель PGA = ×128
• Встроенный тактовый генератор не требует внешних устройств
• Питание по схеме автоматического сброса
• Простое цифровое управление и Последовательная связь
• Типичный Рабочий ток: 1,2 мА, ток отключения питания:<1 мкА
СИГМА-ДЕЛЬТА АЦП
Данные АЦП являются современной альтернативой АЦП интегрирующего
типа, от которых они изначально унаследовали отличную стойкость к
низкочастотному электрическому шуму, что очень важно для многих
промышленных применений. Однако свойственное многим сигма-дельта АЦП
невысокое быстродействие, которое в принципе допустимо во многих
промышленных измерительных устройствах, с запасом компенсируется
высокой разрешающей способностью и высокой линейностью передаточной
характеристики. Компания TI предлагает сигма-дельта АЦП с
разрешением от 12 до 31 бит. Общие технические характеристики
некоторых сигма-дельта АЦП TI представлены в таблице 1. Типичными
областями их применения являются контрольно-измерительное
оборудование низкого и среднего быстродействия, цифровые
аудиосистемы, модули аналогового ввода промышленных контроллеров,
системы сбора данных.
