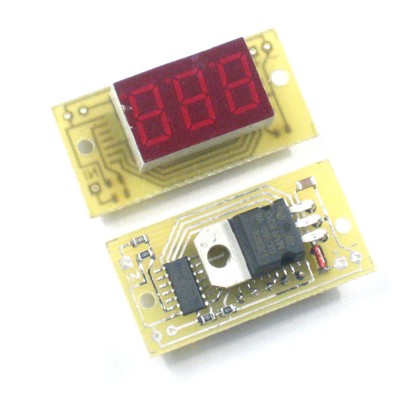

1. Назначение и принцип действия
Вольтметр предназначен для индикации значения напряжения в силовых цепях
переменного тока частотой сети 50-60 Гц.
Прибор управляется микроконтроллером, который анализирует напряжение в
электросети и отображает текущее действующее значение напряжения.
2. Технические характеристики
Напряжение на входе прибора: 0-400 В
Индицируемое напряжение: 35-400 В
Погрешность вольтметра: не более 1%
3.
Особенности эксплуатации
Прибор работоспособен при любом расположении в пространстве
В приборе используется опасное для жизни напряжение – Не подключать прибор в
раскрытом состоянии!!!
4. Инструкция по эксплуатации
Снимите верхнюю крышку с прибора. Подключите два провода к клеммам на плате
прибора. Установите и закрепите крышку прибора. Вторые концы проводов подключите
к измеряемой электросети. На индикаторе будет показано напряжение в сети.
5. Информация для специалистов
В приборе предусмотрена возможность корректировки показаний вольтметра. При
необходимости вольтметр прибора можно настроить по эталонному вольтметру.
Внимание!!! В приборе используется опасное для жизни напряжение, соблюдать
особую осторожность. Для этого необходимо кратковременно нажать кнопку на плате
прибора. На индикаторе появится надпись Cor, спустя две секунды появится надпись
ННН и через две секунды надпись LLL. Если кратковременно нажать кнопку во время
индикации ННН, на индикаторе появится значение напряжения и трех светящихся
точек. Далее нажатием кнопки показания вольтметра можно увеличить. Если
кратковременно нажать кнопку во время индикации LLL, нажатием кнопки показания
вольтметра можно уменьшить.
