Пиковый ток до 5 А, деление шагов до 1:16

Компания Toshiba Electronics расширила свое семейство микрошаговых контроллеров шаговых двигателей новым устройством — TB6600HG, отличающимся пиковым выходным током до 5 А и возможностью выбора разрешения микрошагов.

Высокая степень интеграции функциональных узлов обеспечивает возможность сокращения количества компонентов при применении TB6600HG в оргтехнике, промышленных системах и других приложениях, требующих точности и повторяемости позиционирования ротора двигателя, а также длительной эксплуатации без технического обслуживания.

TB6600HG представляет собой однокристальный контроллер биполярного шагового двигателя с импульсным понижающим регулятором тока фаз микрошагового режима, обеспечивающий вращение ротора двигателя в прямом и обратном направлении с регулируемой скоростью и функцией деления шагов с разрешением 1:1, 1:2, 1:4, 1:8 и 1:16. Высокая гладкость формы выходного синусоидального сигнала обеспечивает малый уровень вибрации и высокую эффективность работы двигателя, в то время как широкий выбор режимов возбуждения (2 — фазный, 1-2 — фазный, W1-2 — фазный, 2W1-2 — фазный и 4W1-2 — фазный) обеспечивает исключительную гибкость применения.

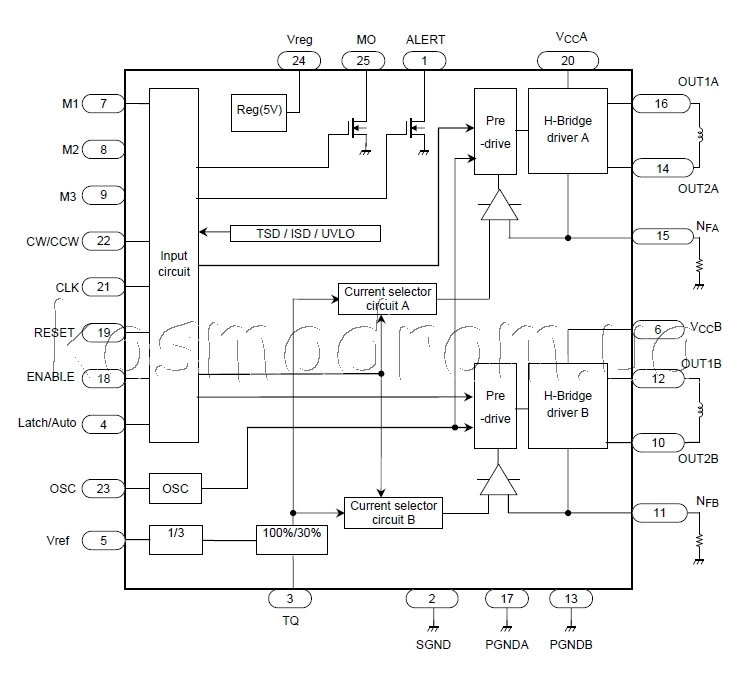

Интеграция на одном кристалле TB6600HG всех необходимых узлов ШИМ регуляторов, схем тактирования и индексации микрошагов обеспечивает возможность автоматической генерации выходного микрошагового сигнала синусоидальной формы, позволяя разработчикам уменьшить вычислительную нагрузку на управляющий хост – контроллер, а также упростить создание проектов, в которых один хост-контроллер управляет несколькими двигателями.

Контроллер TB6600HG доступен в корпусах HZIP25 размером 29.3 мм х 22.5 мм. Устройство оснащено подтягивающими резисторами сопротивлением 100 кОм на входах управления, выходом индикации начального положения вектора магнитного поля статора двигателя, входами сброса и отключения. Интегрированная схема защиты обеспечивает блокировку работы устройства при перегреве, недопустимом снижении напряжения питания и перегрузке по току.

TB6600HG производится по 0.13 мкм BiCD технологическому процессу компании Toshiba и отличается высоким допустимым напряжением питания до 50 В. Малое сопротивление силовых ключей в открытом состоянии (0.4 Ом HS + LS тип.), а также режим ожидания с малым энергопотреблением позволяют создавать на основе TB6600HG энергоэффективные приложения.

Отличительные особенности:
 - Однокристальный микрошаговый контроллер биполярного шагового двигателя
 - 0.13 мкм BiCD (50 В) технологический процесс
 - Сопротивление силовых ключей в открытом состоянии 0.4 Ом (HS + LS тип.)
 - Функция вращения ротора двигателя в прямом и обратном направлении
 - Функция выбора разрешения деления шагов 1:1, 1:2, 1:4, 1:8 и 1:16
 - Выходное напряжение до 50 В

Выходной ток:
Предельно допустимое пиковое значение 5 А (в течение 100 мс)
Допустимый рабочий ток 4.5 А

 - Доступен в корпусах HZIP25-1.00F размером 29.3 мм х 22.5 мм
 - Интегрированные подтягивающие резисторы сопротивлением 100 кОм
 - Выход мониторинга состояния (ALERT), нагрузочная способность 1 мА
 - Выход индикации начального положения вектора магнитного поля статора (MO), нагрузочная способность 1 мА
 - Входы сброса и отключения
 - Режим ожидания с малым энергопотреблением (1.8 мА тип.)
 - Однополярный источник питания с напряжением от 8 В до 45 В
 - Схема тепловой защиты
 - Схема защиты от недопустимого снижения напряжения питания
 - Схема защиты от перегрузки по току
 - Диапазон рабочих температур от -30°C до +85°C

Область применения:
 - Офисная техника
 - Промышленные системы
