Основные
преимущества осциллографа модели Simplescope:
Аппаратный 7-ми позиционный аналоговый аттенюатор. Позволяет на
"железном" (а не программном) уровне изменять коэффициент усиления
входного канала осциллографа. Это позволяет сохранить детализацию
отображаемого графика и точность измерений даже при небольших
напряжениях входных сигналов.
Возможность измерять напряжение как положительной так и отрицательной
полярности. То есть вы можете посмотреть сигналы с входным потенциалом,
находящемся ниже уровня земли.
Возможность переключения AC/DC из интерфейса программы. Переключение
переменный/постоянный ток позволит посмотреть например уровень помех на
фоне постоянного сигнала, переключившись в режим AC можно отфильтровать
постоянную составляющую сигнала и отображать только полезный сигнал.
Скорость преобразования - 1.25 Мегавыборок в секунду. Это частота с
которой осциллограф делает единичные выборки амплитуды, которые на
графике преобразуются в точки по ним и строится график сигнала. Таким
образом SIMPLESCOPE позволяет измерять сигнал с частотой 1 250 000
выборок за 1 секунду. Такая детализация графика позволяет анализировать
и отображать сигналы с частотами до 100кГц, но необходимо учитывать что
детализация графика будет зависеть от количества точек для прорисовки
графика. Например 1 250 000 выборок в секунду / 100 000 колебаний в
секунду = около 12 точек для построения одного периода сигнала. Точки
измерений программно соединяются в линию и отображаются в виде графика.
Широкий диапазон входных напряжений от нескольких десятков милливольт
нескольких сотен вольт (с применением щупа-делителя). Максимальное
напряжение на входе осциллографа SIMPLESCOPE может достигать 50 Вольт
переменного или постоянного напряжения (без внешних делителей). Для
измерения более высоких напряжений рекомендуем использовать щупы с
делителем, например 1:10, таким образом входной диапазон амплитуд можно
расширить до 500 Вольт. Стандартные параметры входного тракта
SIMPLESCOPE (BNC / 1MOm / 25pF) позволяют использовать стандартные
измерительные щупы, которые применяются в большинстве современных
осциллографов.

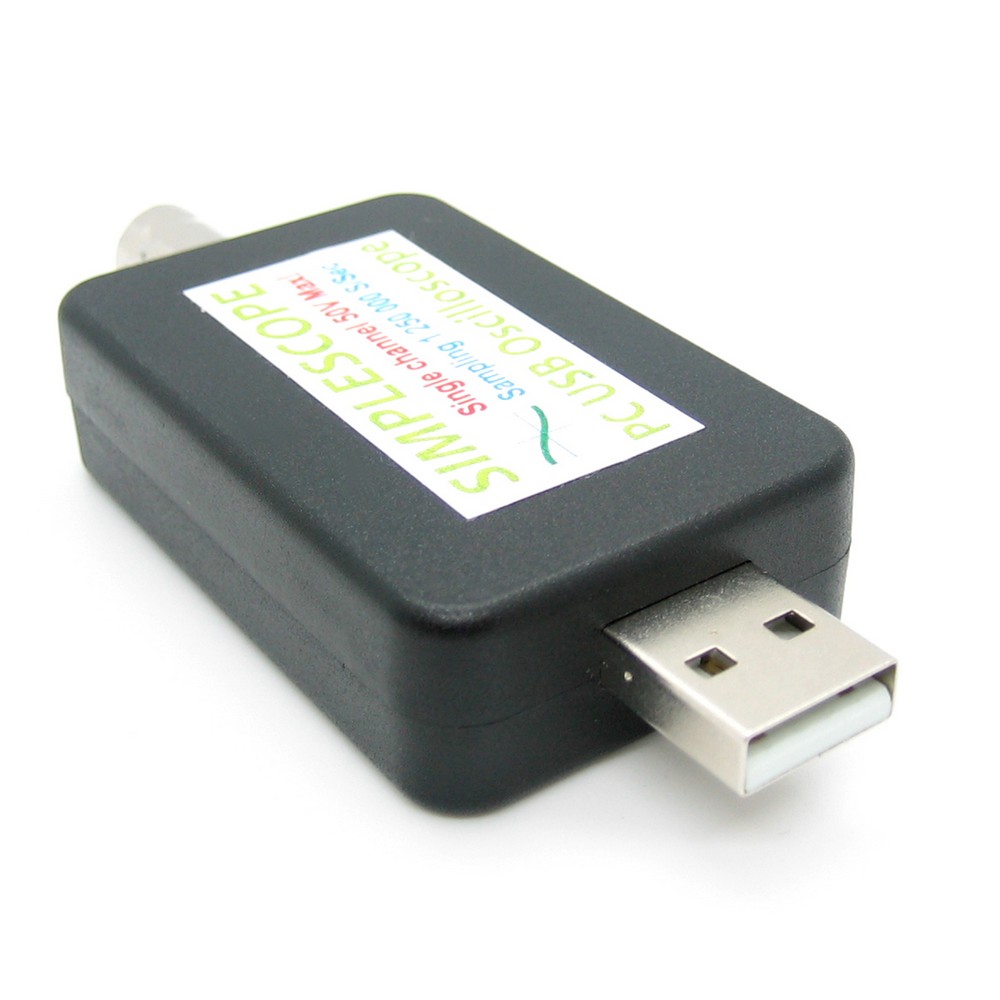

USB интерфейс для подключения осциллографа к компьютеру. Современный
интерфейс USB дает удобство использования прибора с портативными
компьютерами и ноутбуками.
Питание осциллографа непосредственно от USB. Нет необходимости в
дополнительном источнике питания. Для проведения измерений достаточно
компьютера, осциллографа и щупа, без лишних проводов.
Мультиплатформенное программное обеспечение (Windows, Linux). В данный
момент ПО протестировано на Windows XP, Windows 7, Windows 10 и Ubuntu
10.10. Так же кроссплатформенное программное обеспечение осциллографа
SIMPLESCOPE может работать в других версиях операционных систем,
поддерживающих технологию JAVA (например MacOSX, но пока официально
небыло протестировано).
Программное обеспечение цифрового USB осциллографа Simplescope
предоставляется как на английском, так и на русском языке. Также
Simplescope имеет стандартный входной разъем BNC с импедансом 1 MOm, что
позволяет использовать стандартные щупы, используемые в большинстве
цифровых и аналоговых осциллографов.
Характеристики:
Количество каналов: 1
Переключение AC/DC: Есть (из программы)
Аттенюатор: Встроенный аппаратный (7-ми пороговый)
Сопротивление входа: 1МОм
Разъем для щупа: стандартный BNC
Полярность измеряемых сигналов: отрицательная и положительная
Питание: Питание от USB
Триггер: Авто по фронту или по спаду, Уровень
Диапазон входных напряжений (без щупа-делителя): +/-10mV... +/-50V
Частота выборок: 1 250 000 Sample/Sec
Полоса пропускания аттенюатора: 50 кГц
Разрешение по горизонтали: 250 точек (без интерполяции)
Развертка с интерполяцией (растягивание графика): 1uS/2uS/5uS/10uS
Реальная развертка (без интерполяции):
20uS/50uS/100uS/200uS/500uS/1mS/2mS/5mS/10mS/20mS/50mS/100mS/200mS/500mS
Пределы (Вольт/Деление):
10mV/20mV/50mV/100mV/200mV/500mV/1V/2V/5V/10V/20V
Уровень шума: ~ 5mV
Связь с компьютером: USB
Поддерживаемые ОС: Windows XP, Vista, Win7, Win8, Win10, Linux
Размеры: 8cm * 3cm * 1.5cm
Рекомендуемые требования к системе: CPU 1.0 Ghz / 128 Mb RAM / 8 Mb
Video

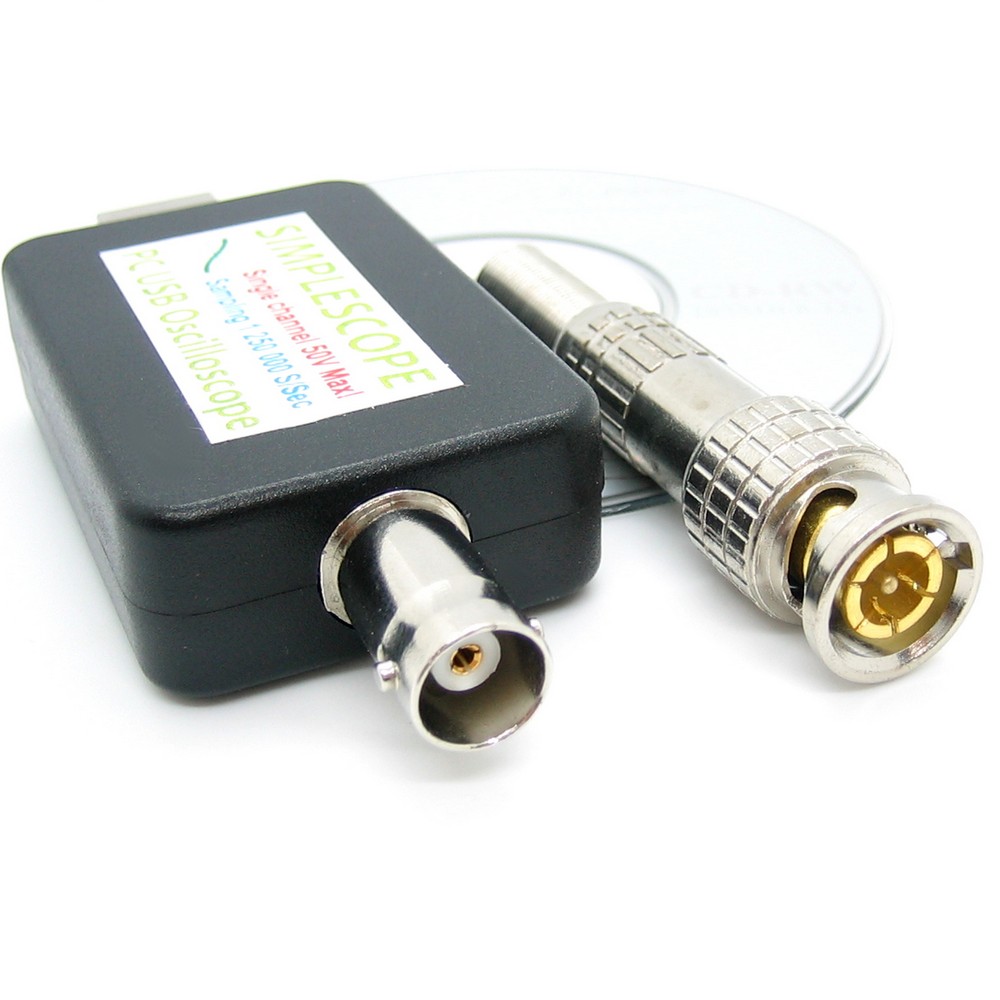

В комплекте:
Цифровой USB Осциллограф Simplescope
BNC male разъем для самостоятельного изготовления щупа
Диск с программным обеспечением, и драйверами |
