Модуль реле

Релейный модуль используется для управления различными приборами с большим входным током. модуль представляет собой одно реле, с 5 вольтовым управлением, гальванически развязанным от реле с помощью оптопары. Реле рассчитано до 230В 30А переменного тока или 30В 30А постоянного тока.

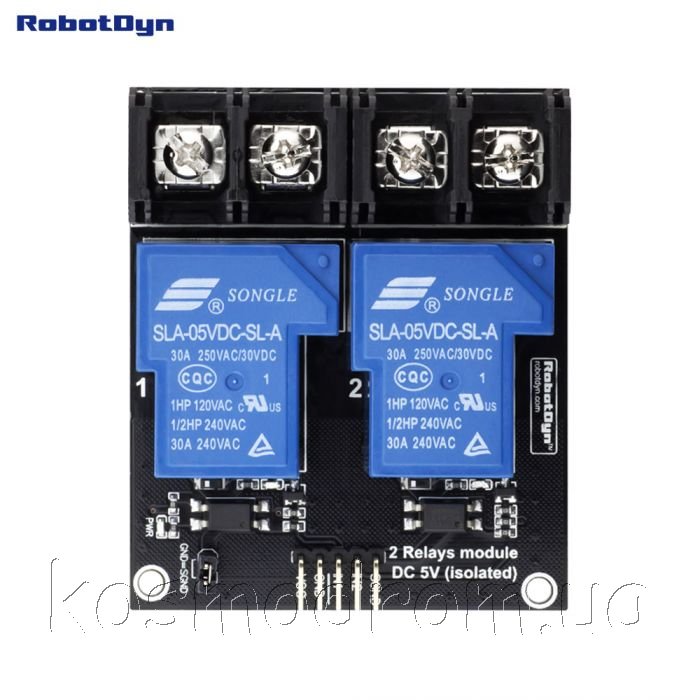

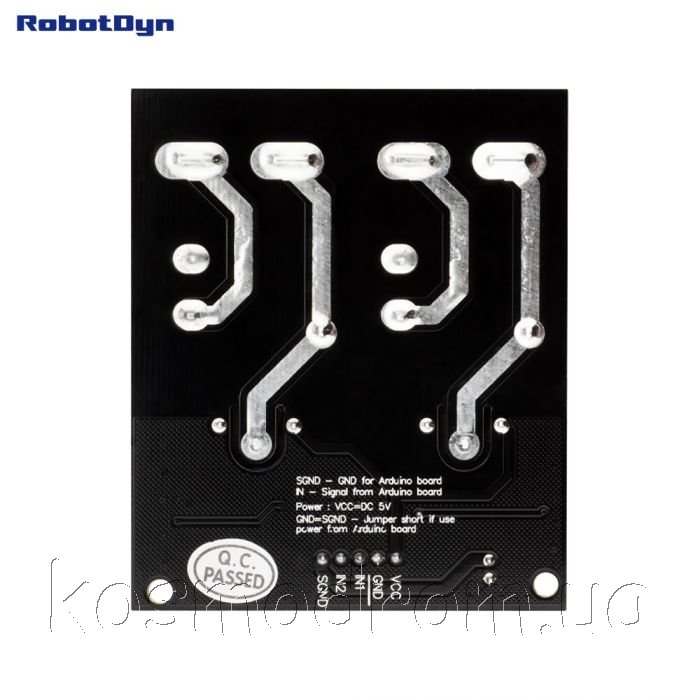

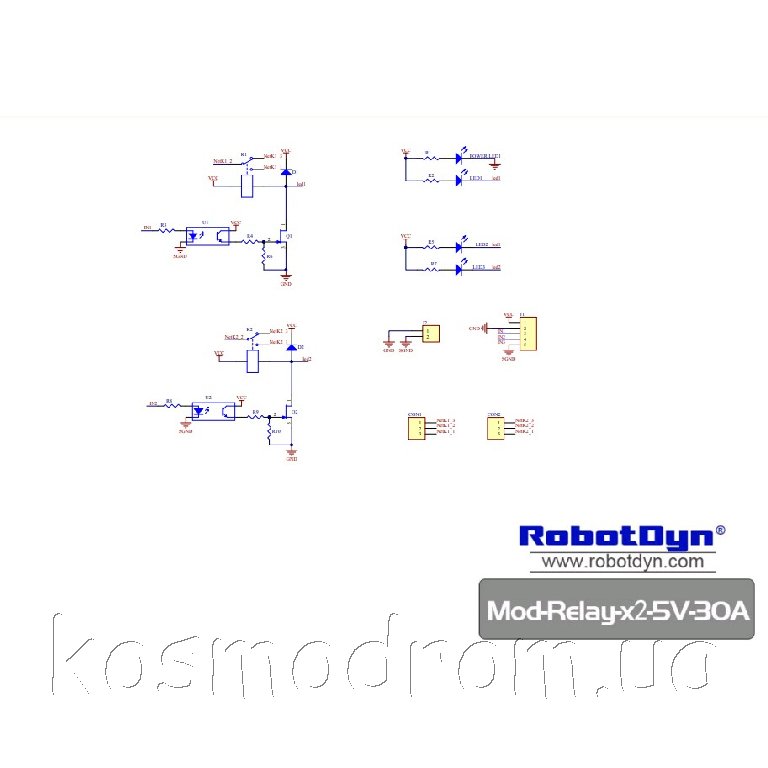

Реле имеет как нормально закрытый, так и нормально отрытый контакт и снабжено диодом защиты, а установленный на модуль светодиод информирует о состоянии реле. Для использования релейного модуля к нему нужно подключить микроконтроллер. Затем нужно подключить к выводам Vcc и Gnd модуля питание 5В. Потом к управляющему выводу IN релейного модуля нужно подключить микроконтроллер, компьютер или другое управляющее устройство и приступать к работе. Земля питания реле и земля микроконтроллера может быть развязана с помощью джампера на плате.

Релейный модуль имеет два интерфейса – для подключения управляющего устройства (микроконтроллера, компьютера) и для подключения управляемых приборов к реле:
для подключения управляемых приборов к реле на плате присутствует 2 контакта-зажима с нормально разомкнутым состоянием. Питание релейного модуля осуществляется или от управляющего устройства, или от внешних источников питания (блоков питания, батарей). Напряжение питания 5В.

Особенности:
Количество реле: 2
Управляющее напряжение реле: 5 В
Максимальный коммутируемый ток: 30 А.
Максимальное коммутируемое напряжение: 30VDC/250VAC
Размеры: 72х60 мм.
