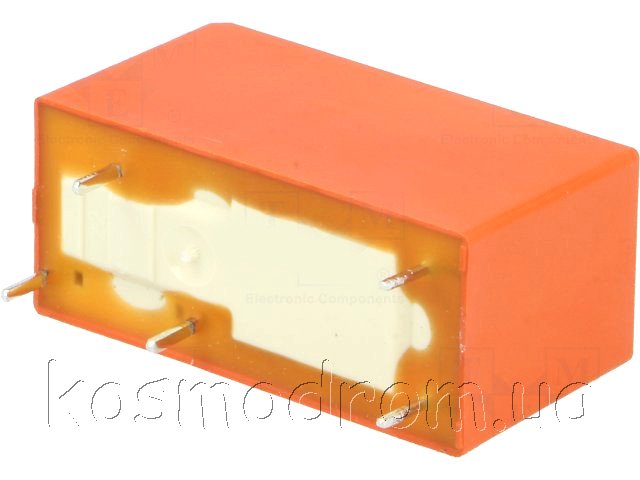

Миниатюрные
электромеханические реле семейства RT компании TE Connectivity (Tyco)
для монтажа на печатную плату нашли широкое применение в устройствах
автоматизации, телеметрии, интерфейсных и исполнительных модулях.
С помощью дополнительных аксессуаров они могут крепиться на DIN рейку в
системах промышленной автоматики. Реле выпускаются в герметичном и
брызгозащитном исполнении. Рабочий температурный диапазон реле -40 …
+85° C.
Управляющие катушки рассчитаны на управление переменным или постоянным
током. Доступны модификации с поляризованным бистабильным управлением (с
1 и 2 обмотками). Типовая мощность катушки 400 мВт (доступны катушки с
повышенной чувствительностью 250 мВт).
Характеристики:
Производитель: TE Connectivity
Тип реле: электромагнитное
Контакты: 1С
Номинальное напряжение обмотки: 24В DC
Нагрузка контакта AC @R (при активной нагрузке): 12A / 250ВAC
Нагрузка контакта DC @R (при активной нагрузке): 12A / 24ВDC
Ток контактов макс.: 12А
Коммутируемое напряжение макс.: 400В AC, макс. 300В DC
Исполнение реле: миниатюрное
Сопротивление обмотки макс.: 1.44 кОм
Напряжение обмотки мин.: 16.8 В DC
Время срабатывания: 7 мс
Внешние размеры: 29 x 15.7 x 12.7мм
Время отпускания: 3 мс
Мощность, потребляемая обмоткой: 400 мВт
Класс защиты: IP40
Ресурс: 30000000 циклов
Рабочая температура: -40...70°C
Коммутируемая мощность: 3 кВА
Материал контакта: AgNi
Шаг выводов: 5 мм
Ток обмотки: 16.7 мА
Кол-во выводов: 5
Силовые реле TYCO предназначены для максимальных токов свыше 20А в широком
спектре коммерческих и промышленных изделий. В отличие от твердотельных
аналогов электромеханические (ЭМ), реле обладают рядом свойств, которые не
могут быть реализованы в полупроводниковых реле.
