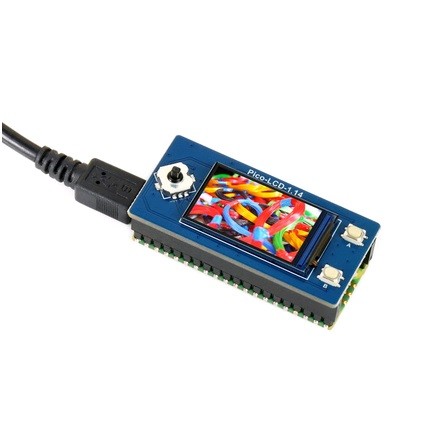

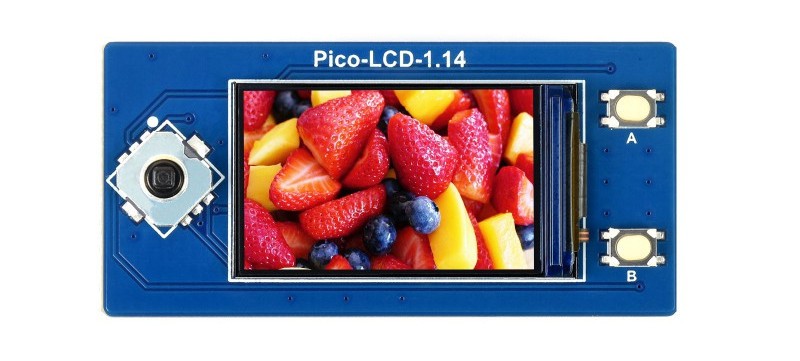

Одноплатный компьютер Raspberry
Pico-LCD-1.14
1,14-дюймовый ЖК-дисплей для Raspberry Pi Pico, 65K цветов RGB, 240 ? 135 пикселей, SPI интерфейс

На складе ...
Производитель: RASPBERR
код товара: 00-00067392

Кол-во

Цена без НДС, грн

Купить

от 1 шт
от 2 шт
от 5 шт


от 11 шт

444,50
414,44
384,84

365,60

Раздел:
Одноплатный компьютер Raspberry




1,14-дюймовый ЖК-дисплей для Raspberry Pi Pico, 65K цветов RGB, 240 × 135 пикселей, SPI интерфейс.

Функции

  • Разрешение 240 × 135, экран IPS, 65K цветов RGB;
  • Интерфейс SPI, требует минимального количества контактов ввода-вывода;
  • 4х пользовательские кнопки для удобного взаимодействия.

Характеристики

Рабочее напряжение: 2,6 ~ 5,5 В
Разрешение: 240x135 пикселей
Интерфейс связи: 4-проводный SPI
Размер дисплея: 24,91 x 14,86 мм
Панель дисплея: IPS
Размер пикселя: 0,1101 x 0,1035 мм
Драйвер: ST7789
Размеры: 52,00 x 25,00 мм

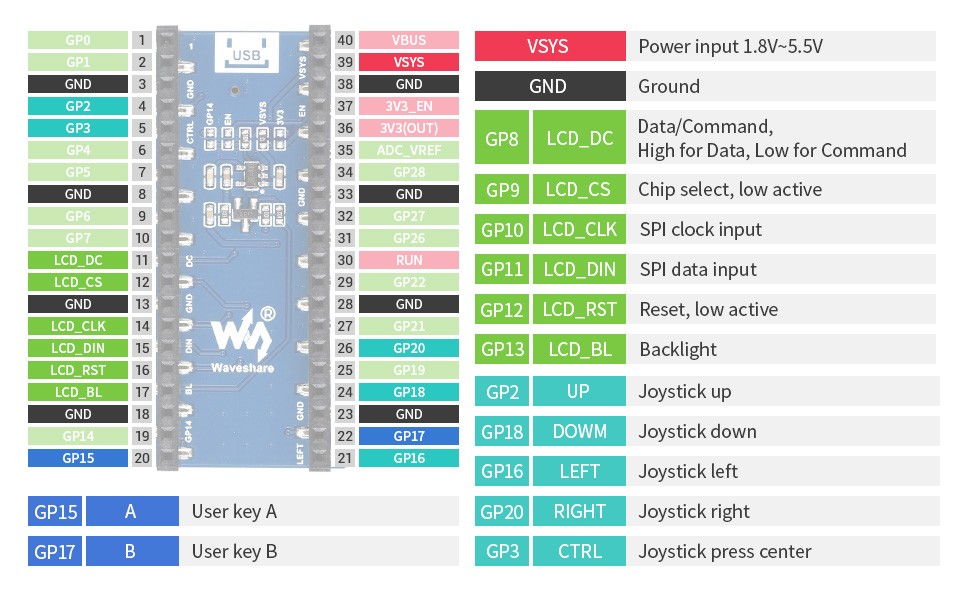

Распиновка Pico LCD 1.14

ЖК-дисплей и контроллер

ST7789VW - это однокристальный контроллер / драйвер для ЖК-дисплея TFT с цветным графическим отображением 262 тыс. Цветов. Он состоит из 240 схем управления линиями истока и 320 линий затвора. Разрешение этого ЖК-дисплея составляет 135 (H) x 240 (V) RGB, он поддерживает горизонтальный и вертикальный режимы и не использует всю оперативную память контроллера.
Этот ЖК-дисплей поддерживает 8-битный / 9-битный / 16-битный / 18-битный параллельный интерфейс, то есть RGB444, RGB565, RGB666. Цветовой формат, используемый в демонстрационных кодах, - RGB565.
Этот ЖК-дисплей использует 4-строчный интерфейс SPI для уменьшения GPIO и высокой скорости.

В отличие от традиционного протокола SPI, линия передачи данных от ведомого к ведущему скрыта, поскольку для устройства требуется только отображение.

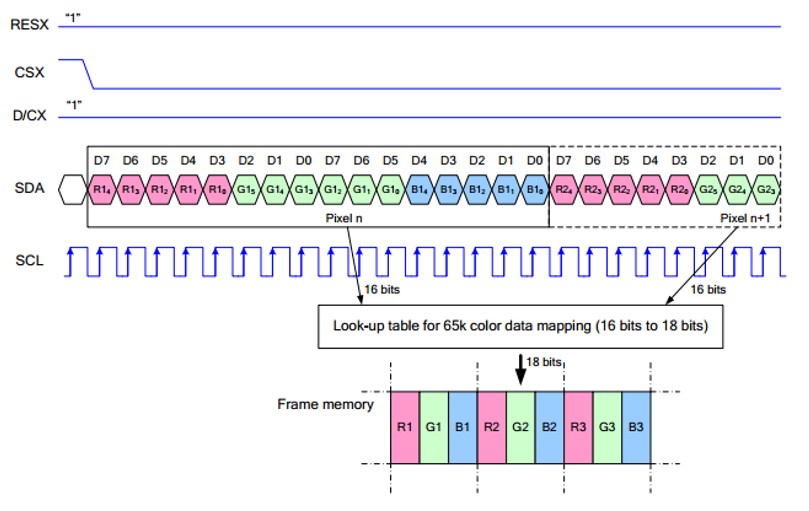

  • RESX - вывод сброса, он должен быть низким при питании модуля и быть выше в другое время;
  • CSX - это выбор ведомого чипа, когда CS низкий, чип включен.
  • D / CX - вывод управления данными / командами, когда DC = 0, команда записи, когда DC = 1, данные записи
  • SDA - вывод данных для передачи данных RGB, он работает как вывод MOSI интерфейса SPI;
  • SCL работает с выводами SCLK интерфейса SPI.

Связь SPI имеет синхронизацию передачи данных, которая комбинируется CPHA и CPOL.

CPOL определяет уровень последовательных синхронных часов в состоянии ожидания. Когда CPOL = 0, уровень низкий. Однако CPOL мало влияет на передачу.

CPHA определяет, собираются ли данные на первом фронте тактового сигнала или на втором фронте тактового сигнала последовательных синхронных часов; когда CPHL = 0, данные собираются на первом фронте тактового сигнала.

Есть 4 режима связи SPI. Обычно используется SPI0, в котором CPHL = 0, CPOL = 0.
