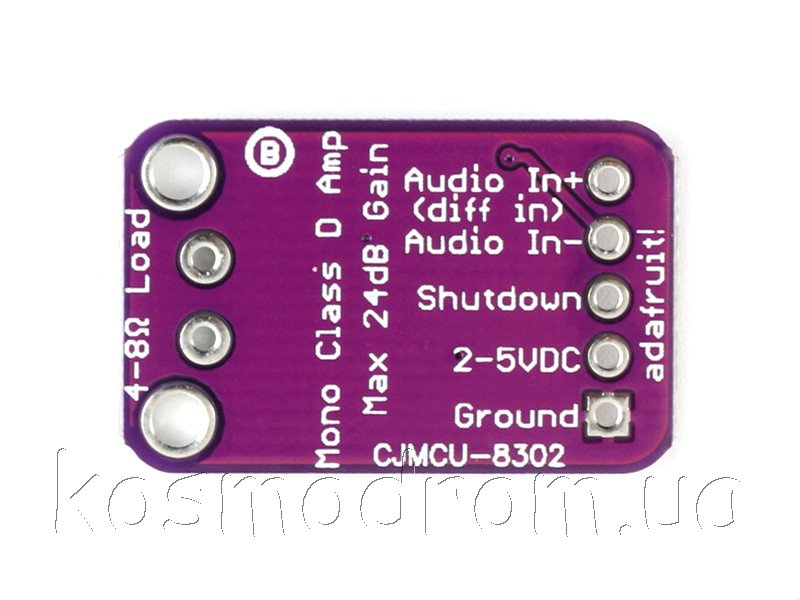

Звуковой усилитель D-класса

Миниатюрный монофонический усилитель высокой мощности способен выдавать до 2,5 Вт на колонки с сопротивлением 4–8 Ом. Внутри миниатюрного чипа находится контроллер класса D, способный работать от 2,2 В до 5,5 В постоянного тока.

Поскольку усилитель относится к классу D, он очень эффективен (эффективность 88% при управлении динамиком 8 Ом при мощности более половины ватта), что делает его идеальным для портативных и работающих от батарей проектов. Он имеет встроенную защиту от перегрева и перегрузки по току.

Частота ШИМ усилителя составляем 250КГц, что значительно выше слышимой границы звукового диапазона. Для работы не требуется подключения никаких дополнительных элементов. Достаточно подключить питание, подать звуковой сигнал и подключить громкоговоритель.

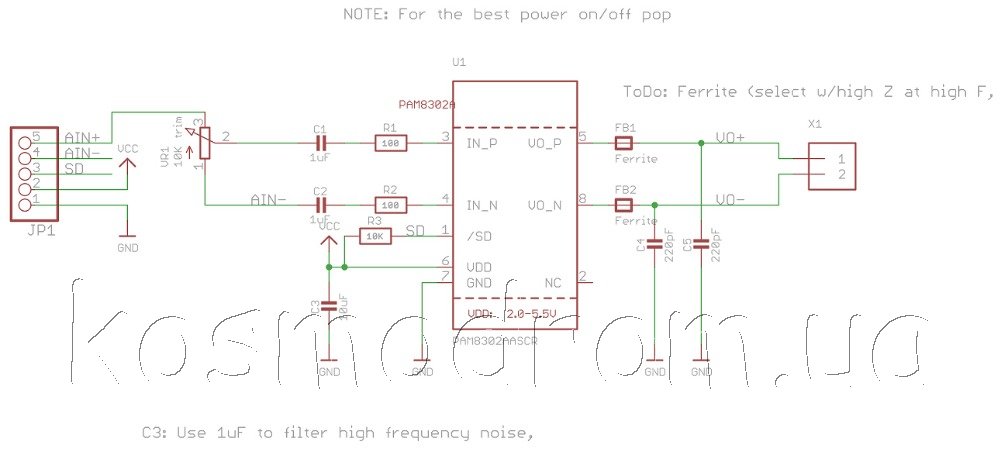

Характеристики:
Микросхема усилителя: PAM8302
Количество каналов: 1
Напряжение питания: 2.2...5 В
Выходная мощность: 2,5 Вт на 4 Ом, 10% THD, 1.5 Вт на 8 Ом, 10% THD, с 5.5 В питанием
50дБ PSRR в 1KHz
Коэффициент усиления: 24 дБ, с регулировкой потенциометром на плате.
Защиты: от перегрева, короткого замыкания, перегрузок по току
Потребляемый ток покоя: 8 мА
Потребляемый ток в режиме отключения: 1uA
КПД: 88%
Рабочая температура: -40...+85 С
Размеры: 25х15 мм
