Выпущены четыре версии
Orange Pi третьего поколения:
1GB LPDDR3 (shared with
GPU)+EMMC(Default Empty)
2GB LPDDR3 (shared with
GPU)+EMMC(Default Empty)
1GB LPDDR3 (shared
with GPU)+8GB EMMC Flash
2GB LPDDR3 (shared
with GPU)+8GB EMMC Flash
Основным преимуществом Orange Pi 3 H6 является наличие множества быстрых
интерфейсов при достаточно низкой цене устройства. В целом четыре версии
Orange Pi 3 отличаются друг от друга не очень сильно, а именно, они
предлагают 1 или 2 Гбайт памяти LPDDR3, а также одна из версий имеет 8
Гбайт на чипе eMMC.
Основным же компонентом является SoC от компании Allwinner. Он сочетает
в себе четыре ядра CPU на архитектуре Cortex-A53 и GPU Mali T720.
Частота ядер CPU составляет до 1,8 ГГц. SoC адресует 1 или 2 Гбайт ОЗУ.
Orange Pi 3 H6 может похвастаться такими современными интерфейсами, как
Wi-Fi 802.11ac и Bluetooth 5.0. Также на борту есть гигабитный
Ethernet-порт. Наконец, компакный ПК предлагает четыре интерфейса USB
3.0 и еще два USB 2.0. Другие интерфейсы можно вывести с гребенки UART с
26 контактами. Для вывода аудио и видео на плату установлен разъем HDMI.
Кроме опциональной памяти eMMC, плата позволяет установить накопитель в
формате карты M.2. Он подключается через одну линию PCI Express 2.0.
Питание на плату подается через внешний БП. Габариты PCB составляют 64 x
90 мм.
Плату можно питать от 5-вольтового адаптера на 3 А, также поддерживается
питание через разъём micro-USB OTG. На питании платы стоит контроллер
питания AXP805, защита от перенапряжения (OVP), защита от пониженного.
Работает под ОС Android 7.0, Debian и Ubuntu
Характеристики

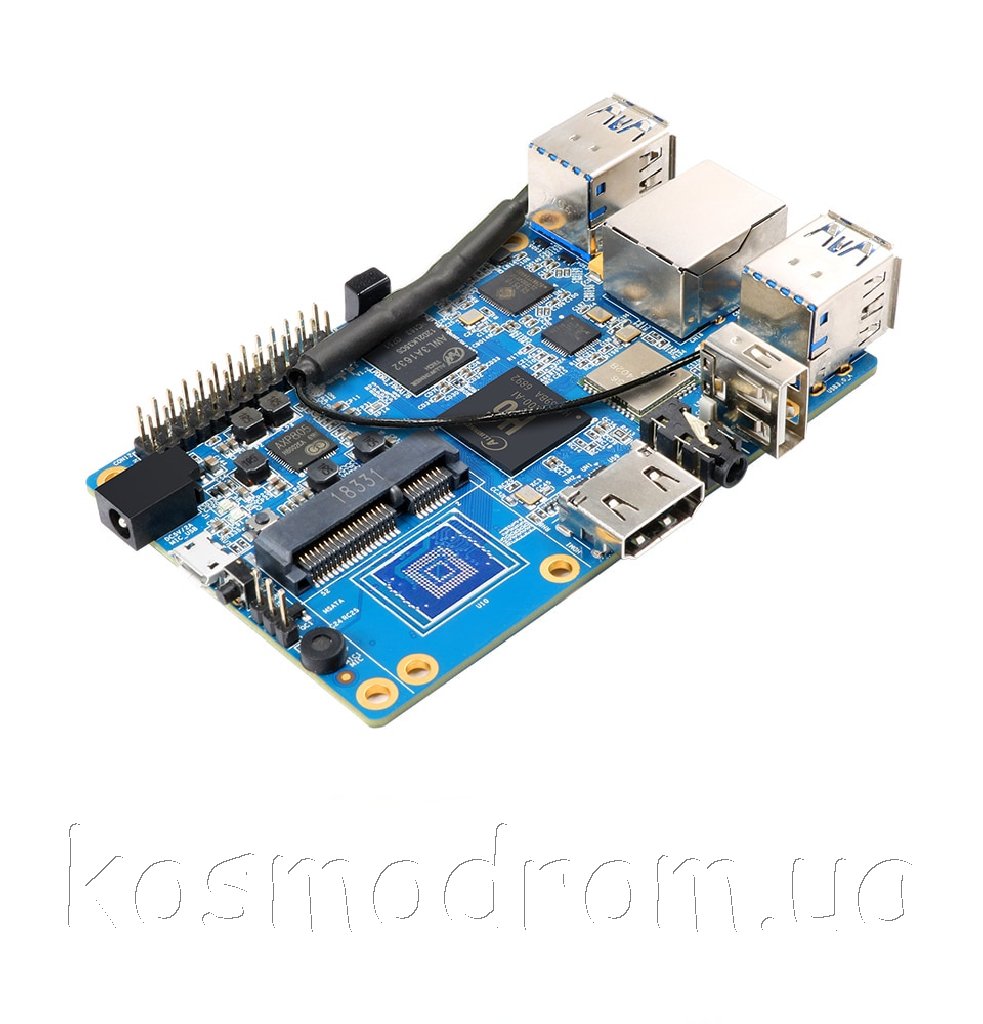

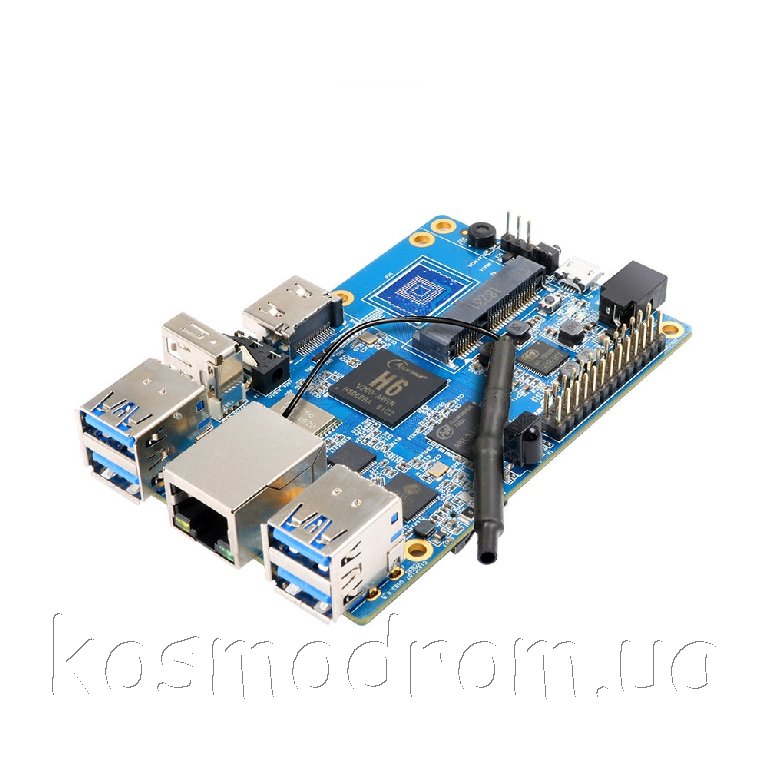

Orange Orange Pi 3 H6 2GB LPDDR3:
SoC — Четырехъядерный процессор Allwinner H6 V200 Cortex A53 с тактовой
частотой до 1,8 ГГц и графическим процессором Arm Mali-T720MP2 с
поддержкой OpenGL ES 3.1 / 3.0 / 2.0 / 1.1, DirectX 11
Системная память и опции хранилища: 2 ГБ слот для LPDDR3 + micro SD
Видео и аудио выход — HDMI 2.0a до 4K при 60 Гц, 3,5-мм AV-разъем с
композитным видео и стереозвуком
Аудио вход — встроенный микрофон
Декодирование видео — 10-битный H.265 до 4K при 60 к / с / 30 к / с при
30 к / с, VP9 и H.264 до 4K при 30 к / с, AVS + / AVS до 1080p60
Сеть и беспроводная связьGigabit Ethernet через приемопередатчик Realtek
RTL8211
802.11b / g / n / ac WiFi 5 и Bluetooth 5.0 через модуль Ampak AP6256
USB — 4х порта USB 3.0 через чип-концентратор USB 3.0, 1х хост-порт USB
2.0, 1х порт micro USB OTG (также используется для питания)
Расширение: Разъем mPCIe с x1 Gen2, поддержка режима RC (Root Complex)
26-контактный разъем
Отладка — 3-контактная последовательная консоль / UART-разъем
Разное — кнопка питания; ИК-приемник; светодиоды питания, состояния и
USB 3.0.
Электропитание — 5 В / 3 А через разъем питания или порт micro USB;
AXP805 PMIC
Размеры: 90 х 64 мм
Вес: 75 грамм |
