С помощью этого устройства можно автоматизировать
включение-выключение освещения или других бытовых приборов: хлопните в
ладоши (или щелкните пальцами, или издайте любой отрывистый звук) –
свет включится; на следующий хлопок – свет выключится. Прибор позволяет
регулировать чувствительность микрофона, имеет небольшие размеры,
обладает высокой надёжностью, прост в изготовлении, не создает помех в
электросети. Технические характеристики
Напряжение питания: 12 В.
Ток потребления (в режиме удержания реле): <30 мА.
Ток потребления в дежурном режиме: <1 мА.
Мощность подключаемой нагрузки: 1300 Вт.
Размеры печатной платы: 83х38 мм.
Описание работы
На транзисторах VT1-VT3 выполнен простой усилитель
низкой частоты, который усиливает сигнал с микрофона MIC до
необходимого уровня. Подстроечным резистором VR1 можно отрегулировать
коэффициент усиления.
На транзисторах VT4, VT5 выполнен известный триггер
Шмитта, широко применяемый в радиотехнических устройствах. Особенностью
триггера является то, что он имеет два устойчивых состояния,
изменяющихся при каждом приходе сигнала с коллектора транзистора VT3.
Таким образом, при каждом хлопке триггер меняет свое состояние, и реле
периодически включает-отключает нагрузку.
Светодиод LED1 индицирует срабатывание реле.
Конструкция

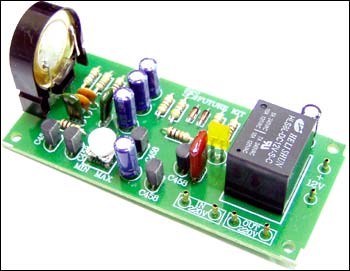

Конструктивно устройство выполнено на односторонней печатной плате из фольгированного стеклотекстолита с размерами 83х38 мм.
Для удобства установки устройства в корпус по краям платы предусмотрены монтажные отверстия Ø3 мм.
