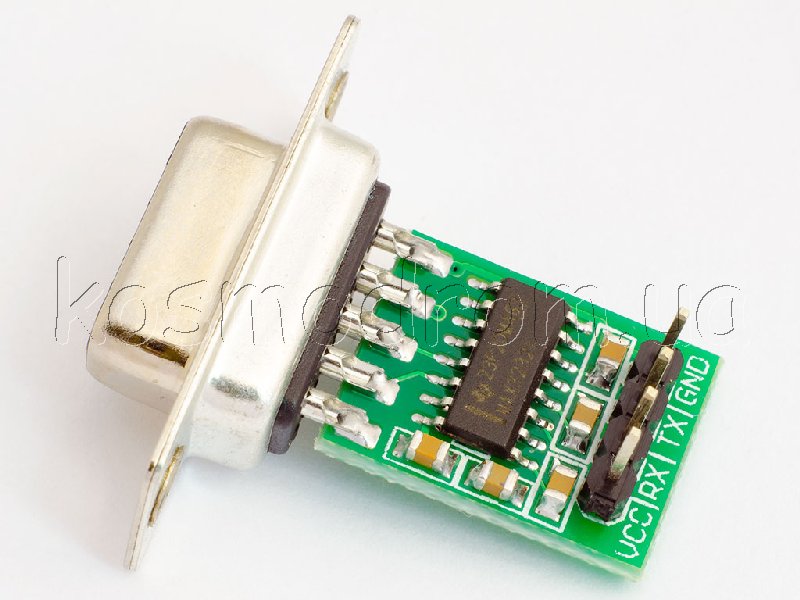

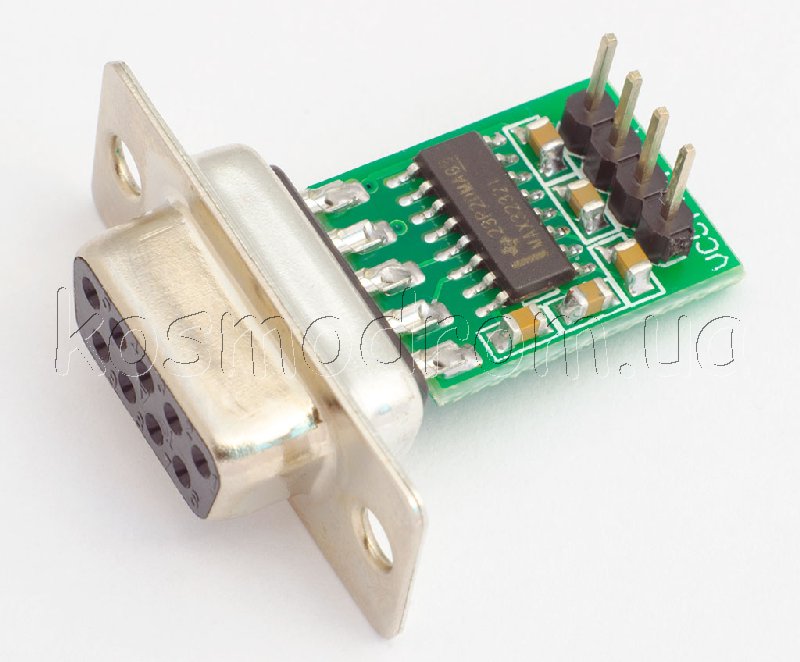

| | | Нажми на картинку, чтобы увеличить ее
Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия |
Временно нет на складе...
код товара:
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
| | | |
Особенностью
данного модуля является возможность работы без внешнего питания. Для этого
необходимо установить линии DTR и RTS в состояние логической единицы (при этом
на выходе СОМ порта на этих линиях появляется напряжение +10..+12В), и замкнуть

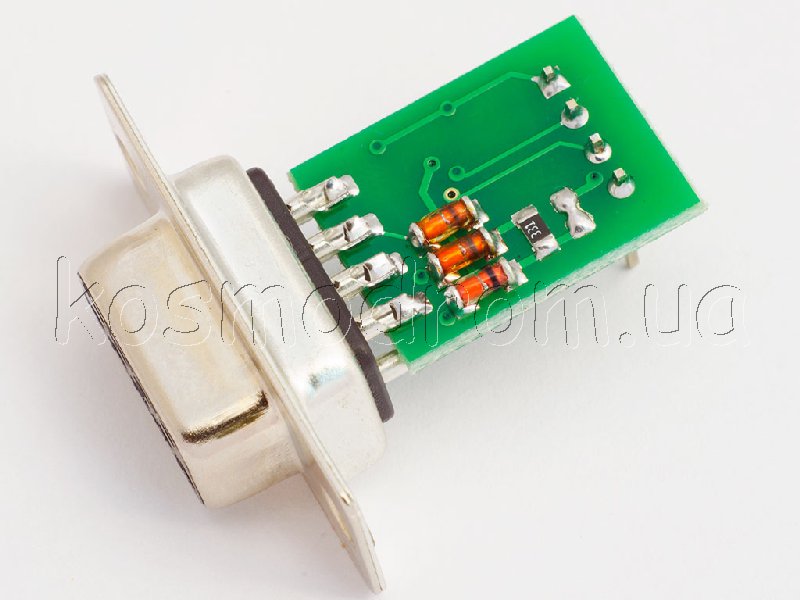

SMD перемычку на нижней стороне модуля (модуль поставляется с уже замкнутой
перемычкой) При этом микросхема MAX3232 запитывается напряжением 3,6В. При
использовании данной возможности рекомендуется отключить провод VCC от
подключенного внешнего устройства
Внимание! От СОМ порта допускается запитывать только
микросхему MAX3232, установленную в модуле. Ни в коем случае не используйте это
напряжение для запитки внешних устройств. Это может повредить СОМ порт
компьютера
С помощью данного модуля можно осуществлять восстановление загрузчиков и
прошивок различных устройств, работающих с TTL уровнями сигнала: роутеры,
программаторы радиостанций, жесткие диски Seagate и множество другой
электроники. Конвертер используется для восстановления жестких дисков Seagate
7200.11 (Seagate Barracuda 7200.11 st3500320as sd35 - MSFN), прекрасно подходит
для подключения сервисного порта Amino 110, прошивки DVB ресиверов,
программирования раций, восстановления wifi роутеров ASUS.
Также представленный модуль - это самый простой способ подключения какого либо
устройства к COM порту вашего ПК. Он преобразует 12В уровни COM порта в 3-5В TTL
уровни, с которыми уже способна работать практически любая электроника, в то
числе различные модули Arduino и т.п.
ТАБЛИЦА
ВАРИАНТОВ ПОДКЛЮЧЕНИЯ ПИТАНИЯ:
Вариант установки перемычки питания на нижней
стороне платы |
Как подается питание на модуль
|
Перемычка разомкнута |
Необходимо подать внешнее питание 3-5В на вывод VCC модуля. При этом
уровень сигналов RX и TX соответствует напряжению питания модуля |
Перемычка замкнута |
При установке линий COM порта DTR и RTS в состояние логической
единицы (при этом на выходе СОМ порта на этих линиях появляется
напряжение +10..+12В) модуль будет запитываться от COM порта. При этом
напряжение питания будет 3,6В. Уровень сигналов RX и TX также составляет
3,6В. Необходимо
отключить внешний источник питания от вывода VCC |
НАЗНАЧЕНИЕ
ВЫВОДОВ РАЗЪЕМА МОДУЛЯ
-
VCC - вход внешнего источника питания 3-5В (при условии необходимости
подключения внешнего питания
-
RX - вход данных. Сюда подключается вывод TX (передатчик) внешнего
устройства
-
TX - выход данных. Сюда подключается вывод RX (приемник) внешнего устройства
-
GND - земля устройства
ХАРАКТЕРИСТИКИ
-
микросхема преобразователя уровней MAX3232. Позволяет работать с 3В
сигналами при условии питающего напряжения 3В
-
диапазон питания 3-5В
-
для пользователя доступны сигналы RX, TX
-
сигналы RX, TX, линия питания VCC и земля GND выведены на 4-контактный
разъем
-
стандартный разъем подключения к COM порту позволяет использовать модуль без
переходников и удлинителей
-
при производстве все модули протестированы передачей/приемом посылок на
скоростях 4800, 19200, 57600, 115200 индивидуально для RX и TX линий. Это
гарантирует полную работоспособность изделия (в отличие от дешевых китайских
поделок, которые часто просто теряют биты данных)
-
миниатюрный размер изделия
-
Высококачественная печатная плата с защитной маской и маркировкой
| | |
|
Поставляемые компоненты
|
