При разработке
электронных устройств и систем управления часто возникает необходимость
иметь информацию о положении проектируемой системы в пространстве (положение
дисплея для задания портретного или ландшафтного режима, авиамоделизм,
беспилотные летательные аппараты и т.п.), либо о возникновении нештатной
ситуации в процессе эксплуатации системы (удар, вибрация и т.п.). Решить эту
задачу сегодня стало возможно с помощью датчиков ускорения, которые получили
широкое распространение в последние годы. Однако их применение на начальном
этапе разработки ограничено размерами самого датчика – как правило датчики
ускорения выпускаются в миниатюрных корпусах для поверхностного монтажа (LGA-xx),
что делает их в принципе не паяемыми с помощью обычных инструментов
(паяльник).

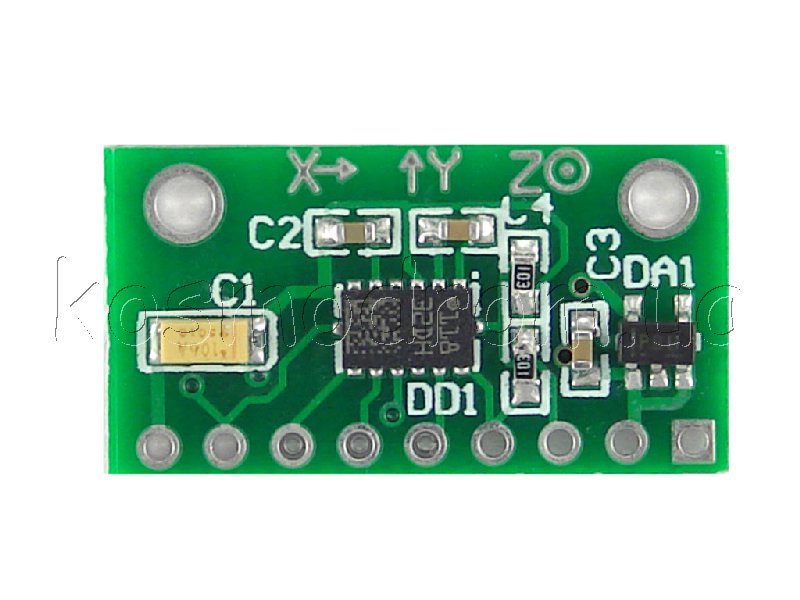

Представленный
модуль датчика ускорения LIS302DLH – это плата с уже запаянным

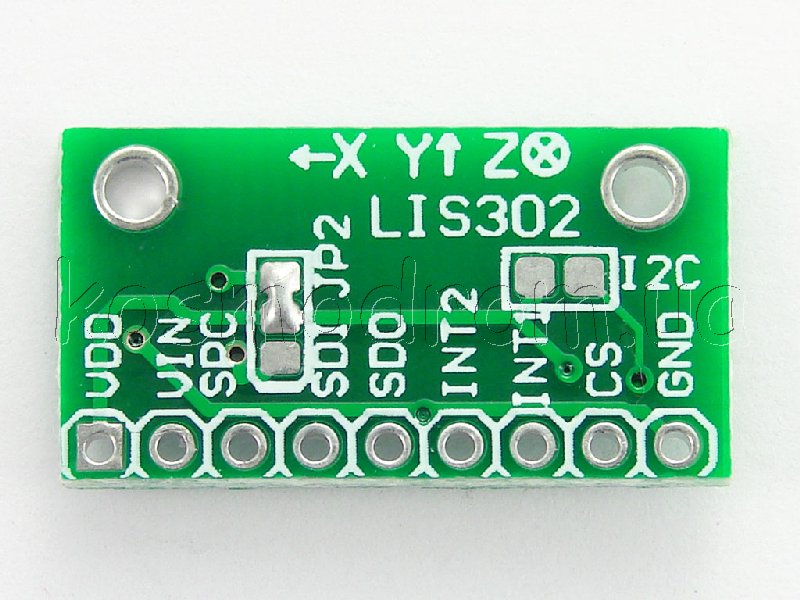

датчиком и минимальной обвязкой. Все управляющие сигналы микросхемы и ее
питание выведены на стандартный 9-контактный разъем с шагом 2,54мм, что дает
возможность простого подключения датчика к существующей системе, либо
макетной плате. Плата имеет миниатюрные размеры 23мм х 12,7мм. С помощью SMD
джамперов имеется возможность выбора источника питающего напряжения
(внешнее, либо от установленного на плате 3В стабилизатора напряжения).
Также предусмотрен ручной выбор SPI режима с помощью SMD джампера на плате,
что позволяет не использовать сигнал выбора устройства (при условии, что на
шине SPI больше нет устройств), и соответственно освободить один вывод
управляющего микроконтроллера для других задач.
LIS302DLH это
высококачественный 3-х осевой датчик ускорения (акселерометр) с I2C/SPI
цифровым выходом и чрезвычайно низким энергопотреблением от ST
microelectronics. Датчик имеет набор режимов низкого энергопотребления, что
позволяет использовать его в спящем режиме с функциями пробуждения.
LIS302DLH имеет несколько диапазонов измерения ускорения ±2g/±4g/±8g,
которые могут быть динамически выбраны пользователем, и способен измерять
ускорения частотой от 0,5Гц до 1кГц.
Режим
самодиагностики позволяет управляющей системе проверять работоспособность
датчика непосредственно в процессе работы устройства.
Датчик может быть сконфигурирован для генерации сигнала прерывания при
возникновении ситуации движения датчика, или его свободного падения. Порог
срабатывания и временные интервалы генератора прерывания могут быть
настроены пользователем «на лету».
Особенности
модуля/датчика:
- Широкий диапазон питающего напряжения 2,16-3,6В
- 1,8В совместимые линии ввода/вывода
- Ультра низкое энергопотребление до 10мкА
- диапазоны измерения ускорения ±2g/±4g/±8g, динамически переключаемые
пользователем
- I2C/SPI интерфейс управления
- 16-битный вывод данных
- Два независимых программируемых генератора прерываний для свободного
падения и движения датчика в пространстве
- Функции спящего режима и пробуждения
- Функция самодиагностики
- Удароустойчивость до 10000g
- Миниатюрный размер платы 23мм х 12,7мм
- Все управляющие сигналы датчика и выводы питания выведены на 9-контактный
- Встроенный стабилизатор напряжения 3В
- возможность выбора внешнего источника питания, либо от стабилизатора 3В
- возможность ручной установки сигнала CS в режиме SPI
- два крепежных отверстия диаметром 2,1мм
