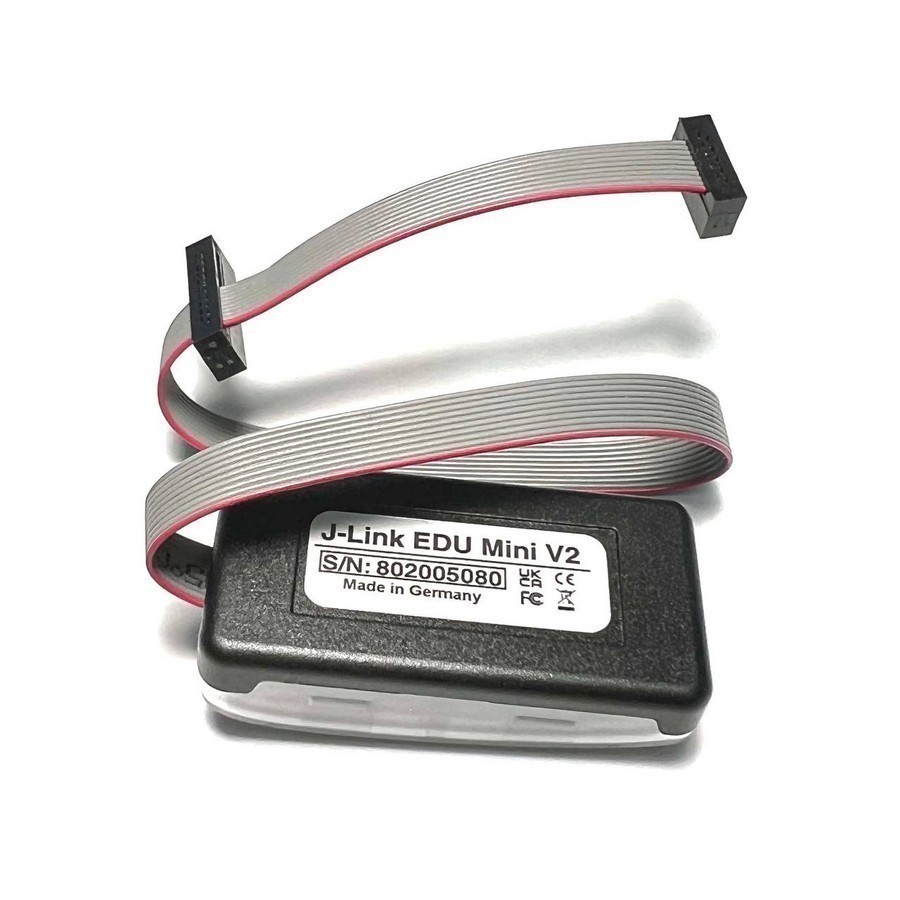

J-Link EDU Mini — это упрощённая и бюджетная версия отладочного пробника J-Link, созданная для образовательных целей. Несмотря на компактный размер, устройство сохраняет ключевые возможности J-Link: высокую скорость загрузки прошивки во внутреннюю Flash-память поддерживаемых микроконтроллеров и возможность установки неограниченного количества точек останова в Flash-памяти.

J-Link EDU Mini доступен для образовательных учреждений, частных пользователей и студентов, которые хотят изучать программирование и отладку встроенных систем.


Основные особенности
Компактный размер (18 × 50 мм), похож на USB-накопитель
Полная функциональность J-Link
Скорость загрузки до 200 КБ/с
Неограниченное количество точек останова во Flash-памяти (Flash Breakpoints)
Поддержка большого количества микроконтроллеров
Бесплатные обновления программного обеспечения

J-Link EDU Mini поддерживает:
Windows
Linux
macOS

Для macOS и Linux доступны следующие компоненты:
J-Link Commander
GDBServer (командная строка)
Общая библиотека (аналог DLL)


Основные характеристики:
Поддерживаемые ОС: Windows (x86/x64), Linux (x86/x64/ARM), macOS (Intel / Apple Silicon)
Электромагнитная совместимость: EN 55032, EN 55035
Рабочая температура: +5…+60 °C
Температура хранения: −20…+65 °C
Относительная влажность: до 90% (без конденсации)


Интерфейсы
USB: USB 2.0 (Full-Speed)
Интерфейс к целевому устройству: 9-контактный разъём 0.05" Samtec FTSH

Интерфейс JTAG/SWD (электрические параметры)
Питание: от USB, до 30 мА
Напряжение интерфейса: 1.8 В / 3.3 В
Ток с контакта VTRef: <170 µA
Питание целевого устройства: не предусмотрено
Тип сигнала RESET: open-drain с последовательным резистором 150 Ом

Интерфейс JTAG/SWD (временные параметры)
Скорость JTAG: до 4 МГц
Частота SWO: до 4 МГц
Время нарастания входного сигнала: ≤20 нс
Время спада входного сигнала: ≤20 нс
Время нарастания выходного сигнала: ≤10 нс
Время спада выходного сигнала: ≤10 нс
Время нарастания тактового сигнала: ≤10 нс
Время спада тактового сигнала: ≤10 нс
