Токоизмерительная микросхема INA3221-Black-Board Цифровой 3 канальный датчик тока и напряжения INA3221 с интерфейсом I2C и SBUS Временно нет на складе...

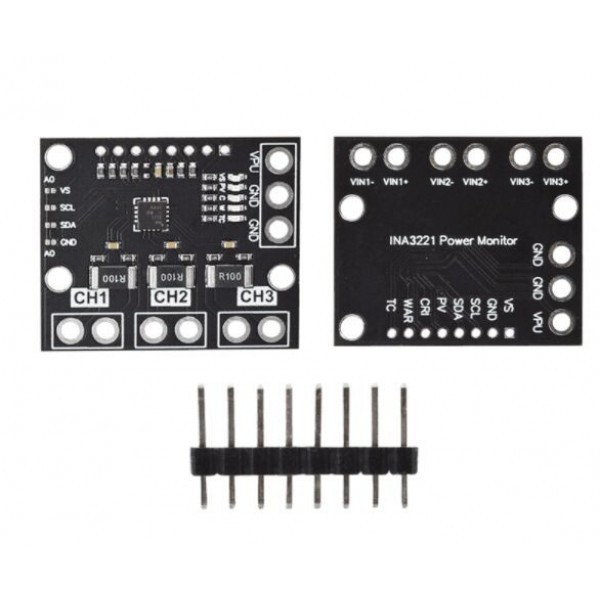

INA3221-Black-Board -
трехканальный цифровой измеритель тока и напряжения на базе микросхемы INA3221
совместимым с SMBus и I²C. Микросхема INA3221 отслеживает как падение напряжение
на шунте, так и напряжение питания на шине, также предусмотрены программируемые
время преобразования и режимы усреднения для этих сигналов.
Характеристики • Измерение напряжения от 0 до 26 вольт.
• Три независимых канала для измерений.
• Собственное потребление 350 микроампер (что довольно мало).
• Питание от 2,7 до 5,5 вольт (согласно даташиту)
• Интерфейсы SMBus и I²C.
• Четыре программируемых адреса.
• Работает в интервале температур от -40 до +125 °C.
• Контроль напряжений питающей шины и трех токовых шунтов.
• Офсетное напряжение максимум ± 80 микровольт.
• Разрешение АЦП 12 бит (что довольно неплохо).
• С предустановленным шунтом в 0,1 ома максимальный измеряемый ток 1,6 ампера на
канал.
• Размеры 38 x 18 x 12 миллиметров.
• Вес 10 граммов.
Каталог продукции:
ДАТЧИКИ ТОКА
Компания Allegro
Microsystems Inc. специализируется на разработке и производстве
аналого-цифровых силовых микросхем и датчиков тока на основе эффекта
Холла.
Изделия Allegro Microsystems работают в расширенном диапазоне температур,
что позволяет использовать их в жестких условиях эксплуатации.
Основными областями применения являются системы автомобильной и силовой
электроники, промышленная автоматика, аппаратура общего применения.
ACS712
Датчик для измерения постоянного и переменного тока до 30А на эффекте
Холла, интегрированный в малогабаритный корпус SOIC8, имеющий
гальваническую развязку с напряжением пробоя 2,1 кВ (RMS).
ACS713
Модификация датчика тока ACS712 для измерения постоянного тока.
ACS754
Последняя и наиболее высокоточная серия датчиков для измерения
переменного и постоянного тока до 200А.
ACS755
Модификация датчика тока ACS754 для измерения постоянного тока.
ACS758
Датчик для измерения постоянного или переменного тока от 0 до 200А с
максимальной частотой до 120 кГц , имеющий гальваническую развязку
силовых и сигнальных цепей .
Датчики,
выполненные в виде микросхемы, состоят из очень точного линейного датчика
Холла, интегрированного на кристалл микросхемы, и медного проводника,
размещенного близко к кристаллу. Электрический ток, протекая через
проводник, создает магнитное поле, которое фиксируется датчиком Холла и
преобразуется в напряжение, пропорциональное значению входного тока.
Высокая точность, гальваническая изоляция измерительной схемы,
термостабильность и малые габариты делают датчики хорошим решением для
применения в преобразовательной технике, бытовой, автомобильной и
промышленной электронике.
Датчики тока
компании Honeywell (рис. 15) позволяют решать множество задач в области
силовой электроники: создание систем обратной связи в электроприводном
оборудовании для управления и защиты, а также измерение и контроль
значений постоянного, переменного и импульсного тока в широких пределах с
высокой точностью. Подразделяются на линейные и компенсационные.
