1. Цепь протекания измеряемого тока. Включает
в себя малоиндуктивные токопроводящие ламели из специального сплава, которые
впаиваются в плату и имеют стабильное сопротивление.
2. Компенсационную катушку и схему с обратной
связью. Посредством регулирования величины протекающего через катушку
тока, схема создает в противоположно направленное магнитное поле, тем
самым компенсируя магнитное поле, создаваемое измеряемым током в токопроводящих
ламелях. Последовательно с катушкой, через вывод «О/Р» на GND подключается
внешний резистор для преобразования этого тока в напряжение. Максимальная
величина этого резистора – 80 Ом.
3.
Датчик Холла или магниторезистор, включенный в обратную связь компенсирующей
схемы, и обеспечивающий равенство магнитных потоков.
Датчик CSNX25 имеет дополнительные выводы
для подключения внешнего источника опорного напряжения 2,5 В. Изменяя коммутацию
дополнительных выводов и токочувствительных ламелей, можно применять данные
датчики для измерения токов ±8, 12 и 25 А постоянного тока.
Отличительные особенности:
высокая стойкость к перегрузкам,
до 1200 А в импульсе
возможность измерять постоянный/переменный/импульсный
ток
большое быстродействие, время ответа
меньше 0,2 мкс
индустриальный температурный диапазон
–40 … +85°С
компактная конструкция
электрическая прочность изоляции
до 5 кВ
точность ±0,24%
Схема подключения

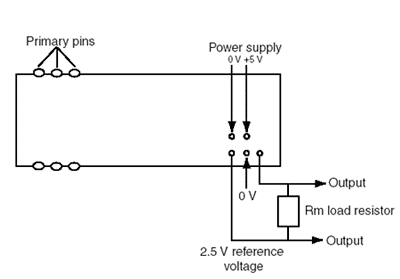

Внутреннее опорное
напряжение

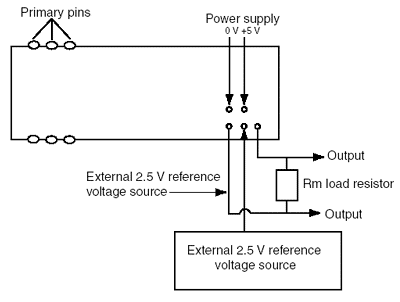

Внешнее опорное напряжение
Схема коммутации при измерении разных токов
Варианты подключения
Primary Current
Nominal output
(mA)
Primary pin connection
Nom Ipn (A)
Max Ip (A)
1
25
56
12.5
2
12
27
12
3
8
18
12
Области применения:
приводная
техника
устройства
токовой защиты
обеспечение
сигнала обратной связи по току в устройствах промышленной автоматики
робототехника
источники
бесперебойного питания и блоки питания телекоммуникационной аппаратуры
сварочные
аппараты
устройства
автоматической зарядки аккумуляторных батарей
ваттметры.
