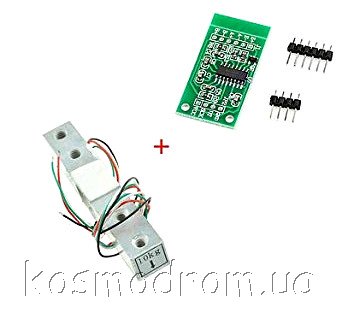

Датчик давления HX711-10KG-Modul Тензодатчик (Тензометрический датчик) для работы с модулем HX711. Максимальная нагрузка 10 кг На складе ... код товара: 00-00059170
Датчик представляет
собой прямоугольный брусок из алюминиевого сплава, с отверстием в
центре. На его боковые поверхности нанесены тонкоплёночные резисторы,
соединённые по мостовой схеме, поэтому резистивный датчик имеет 4 гибких
вывода.
Все элементы датчика залиты эпоксидным компаундом. На бруске
предусмотрены резьбовые отверстия для крепления его к основанию и для
установки пластины под измеряемый груз. На торцевой стороне датчика
нанесена маркировка, указывающая максимальный вес измеряемого груза.
Для
того чтобы резисторы изменяли своё сопротивление, тензометрический
датчик должен одним концом фиксироваться на основании, а на другой его
конец должен действовать груз так, чтобы возникла деформация бруска и,
соответственно, плёночных резисторов. Для того чтобы преобразовать
аналоговый сигнал с выхода тензорного датчика в двоичный код,
применяется аналого-цифровой преобразователь (АЦП)
НХ711.
Характеристики:
Материал: алюминий
Рекомендуемое напряжение: 5...10 В
Комплексная ошибка: 0,2 % FS
Импеданс: 1000 ± 50Ω
Максимальный вес: до 10 кг
Размеры: 80x12,7x12,7 мм
