24-бит АЦП HX711

Модуль может использоваться в несложных проектах на микроконтроллерах, где нужно точно снимать показания с тензодатчиков. Практическое применение: создание бытовых весов, измерение силы на сервоприводах в 3D принтерах.
Если есть потребность в штыревых разъемах, их нужно соединить с платой посредством пайки. Если такой потребности нет, можно монтировать линии связи прямо к клеммам.

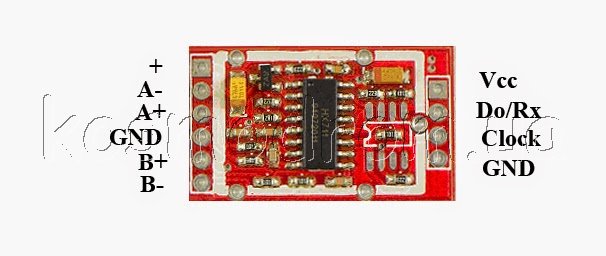

Два разъема для подключения к тензодатчикам, для подключения к контроллеру и для подачи питания:
разъем, обозначенный на плате J1, используется для подключения тензодатчиков.
Обозначение контактов: E+, E- (питание тензодатчиков);
A-, A+ (канал A); B-, B+ (канал B);
разъем, обозначенный на плате JP2, используется для подключения к контроллеру и для подачи питания. Обозначение контактов: VCC (напряжение питания), GND (общий контакт), DT (данные), SCK (частота) – интерфейс IIC (I2C).

Канал A может быть запрограммирован на коэффициент усиления 64 или 128 (в зависимости от партии), канал B имеет фиксированный коэффициент усиления 32.
АЦП HX711 может питаться от микропроцессорного управляющего устройства или от внешнего источника питания.
Напряжение питания 2,6...5,5 вольт постоянного тока.

Характеристики:
Модуль собран на микросхеме: HX711;
Разрядность АЦП: 24-бит;
Коэффициент усиления канала A: 64 или 128 (в зависимости от партии);
Коэффициент усиления канала B: 32;
Скорость измерений: 10 измерений в секунду (Гц) или 80 измерений в секунду (Гц);
Напряжение питания: 2,6...5,5 В;
Потребляемый ток: <10 мА;
Дифференциальное входное напряжение: ±40мВ;
