Плата расширения

Nano V3 Ethernet Shield - ENC28J60 позволяет создать простейший веб сервер для управления и контроля ArduinoNANO. Nano V3 Ethernet Shield может работать в локальной сети TCP\IP и в сети интернет. Модуль предназначен для совместной работы с ArduinoNANOv3.

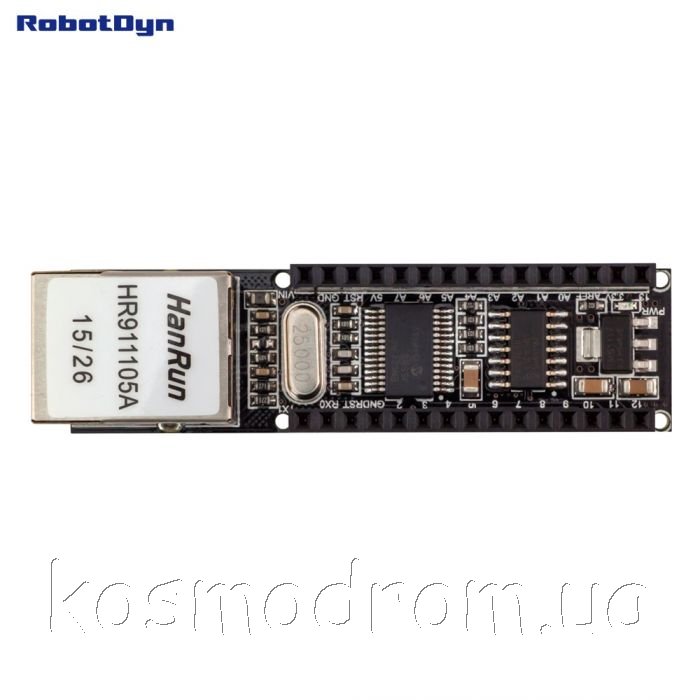

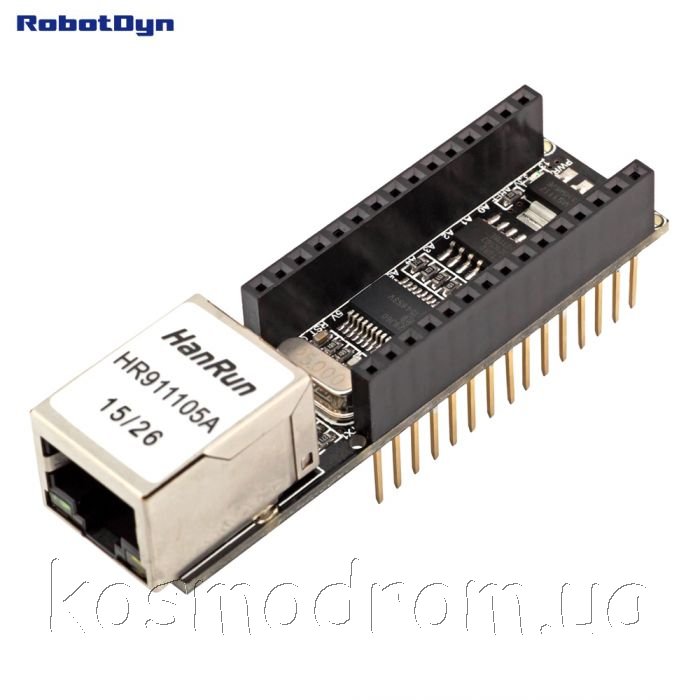

На плате размещен стандартный разъем Ethernet и колодки для монтажа платы ArduinoNANOv3, смонтирована микросхема линейного стабилизатора напряжения питания 3,3 В. , главный компонент – микросхема ENC28J60.

Характеристики:
Питание: 5 В
Полный и полудуплекс
Поддержка одного 10 Base-T порта с автоопределением полярности и коррекцией
Автоматическое выравнивание генерации контрольной суммы
Автоматический отброс сбойных пакетов
Программируемые функции
повтор передачи при ошибке
Padding и генерирование CRC
фильтрации ошибочных пакетов
Интерфейс SPI со скоростью до 10 Мбит/с
Размеры 70 х 20 х 37 мм

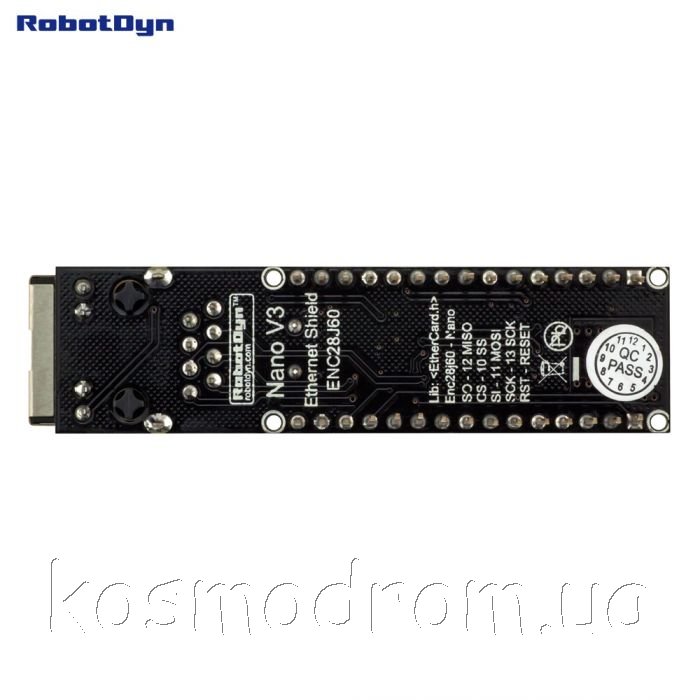

Контакты и сигналы
Обмен данными с микроконтроллером происходит через интерфейс SPI.
Контакты и сигналы шины SPI:
SS 10
MOSI (SI) 11
MISO (SO) 12
SCK 13
