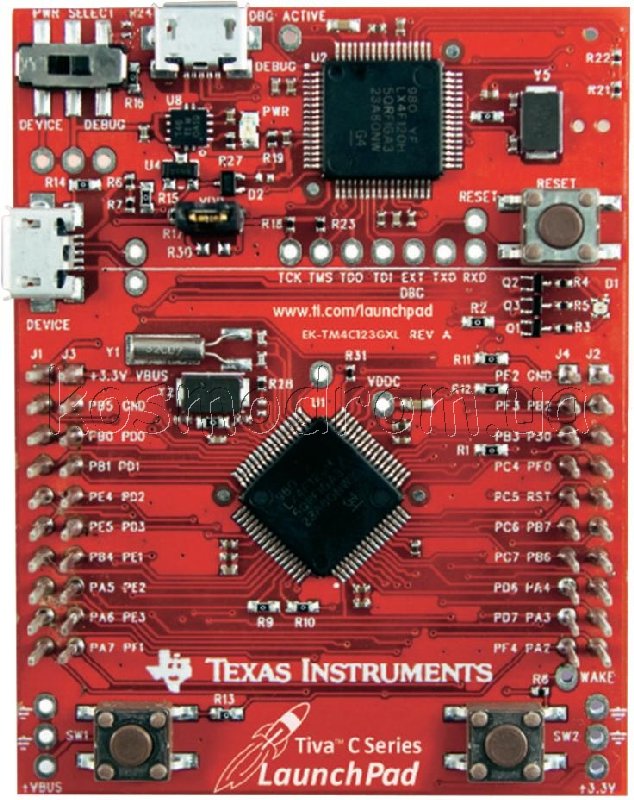

Отладочная плата
EK-TM4C123GXL
Плата EK-TM4C123GXL предназначена для оценки возможностей и разработки приложений на ARM микроконтроллерах серии Tiva C с ядром Cortex-M4

На складе в Харькове...
Производитель: TI
код товара: 00-00039804

СКАЧАТЬ PDF СКАЧАТЬ PDF

Кол-во

Цена без НДС, грн

Купить

от 1 шт
от 2 шт
от 3 шт


от 10 шт

710,75
672,70
639,54

607,56

Этот товар находится по адресу
ул. Героев Труда 12
Раздел:
Отладочная плата




Параметр Значение
Производитель базового компонента Texas Instruments
Ядро Cortex-M4
Разрядность, бит 32
Поддерживаемые семейства Cortex-M4
Периферия платы
  • линии ввода/вывода
  • I2C
  • SPI
  • USB
  • USB-device
  • JTAG/BDM
  • пользовательские кнопки
  • пользовательские светодиоды

EK-TM4C123GXL (Tiva C Series LaunchPad Evaluation Kit) – полнофункциональный оценочный набор серии LaunchPad предназначен для оценки возможностей и разработки приложений на ARM микроконтроллерах серии Tiva C с ядром Cortex-M4. Отличительной особенностью данных микроконтроллеров является высокая производительность за счет интеграции модуля вычислений с плавающей точкой, ультранизкое энергопотребление, интегрированный интерфейс USB 2.0 и богатый набор последовательных интерфейсов передачи данных.

Это дешевая и полнофункциональная оценочная платформа, совместно с богатым набором примеров и демонстрационных приложений позволит пользователям быстро приступить к разработке своих приложений на базе микроконтроллеров серии Tiva C.

Форм-фактор оценочной платы из набора Hercules LaunchPad разработан с учетом возможности дальнейшего наращивания и расширения функционала платы. С этой целью на плате установлен 40-выводный коннектор для подключения плат расширения серии BoosterPack. Встроенный на плату отладчик и демонстрационные проекты позволят в полной мере оценить специализированный функционал микроконтроллера.

Набор рассчитан для разработки и отладки индустриальных приложений: системы удаленного мониторинга параметров, электронные терминалы продажи, измерительные приборы и оборудования для тестирования, системы автоматизации, системы управления микроклиматом зданий, игровое оборудование, системы безопасности и охраны.

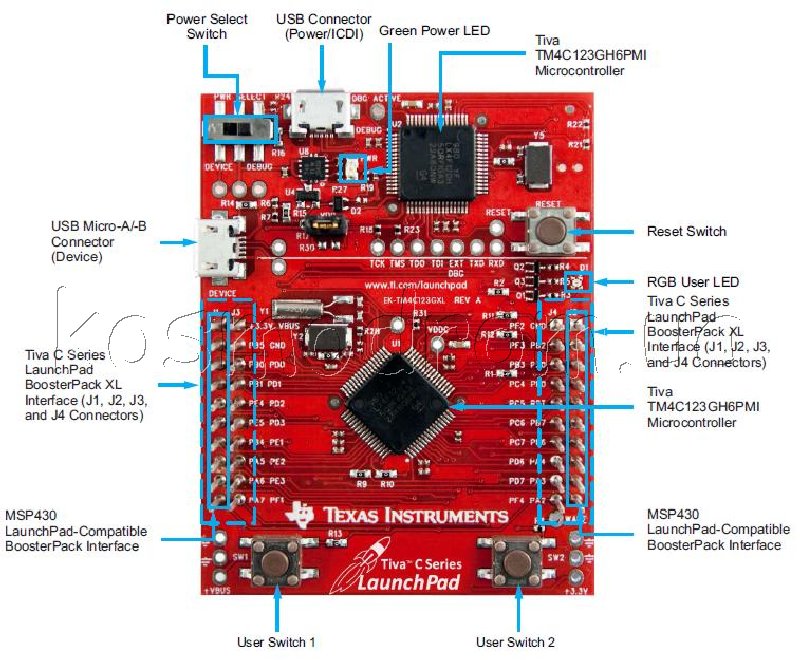

Отличительные особенности:

- оценочная плата EK-TM4C123GXL:
- установлен микроконтроллер TM4C123GH6PM:
- 32-разярдное ядро Arm Cortex-M4;
- рабочая частота до 80 МГц;
- контроллер вложенных векторных прерываний;
- модуль вычислений с плавающей точкой;
- 32-канальный контроллер прямого доступа к памяти;
- модуль защиты памяти;
- 256 Кбайт Flash-память, 32 Кбайт ОЗУ;
- встроенный контроллер USB 2.0;
- 12-битный 12-канальный АЦП;
- богатый набор коммуникационных интерфейсов (UART, SSI, SPI, MICROWIRE, I2C);
- шесть 32-битных таймеров/счетчиков, шесть 64-разрядных таймера/счетчика;
- до 43 линий ввода/вывода общего назначения;
- поддержка подключения плат расширения серии BoosterPack;
- контактные площадки с сигналами линий ввода/вывода микроконтроллера для установки дополнительных коннекторов;
- интегрированный внутрисхемный отладчик-программатор с интерфейсом USB на базе микроконтроллера TM4C123GH6PMI;
- порт microUSB Device;
- питание оценочной платы от интерфейса USB;
- интегрированная схема регулятора напряжения 3.3 В;
- установлен пользовательский 3-цветный светодиод, кнопки;
- установлена кнопка сброса, светодиодный индикатор подачи питания;
- установлен кварцевый резонатор 32 кГц для тактирования интегрированного в микроконтроллер модуля спящего режима;

Основные параметры

Параметр Значение
Интерфейс подключения USB
Ядро базового элемента ARM Cortex-M4
Базовый компонент TM4C123GH6PM
Разрядность, бит 32
Вспомогательный компонент TM4C123GH6PMI
TPS73633DRB
Целевое напряжение, В 3.3
Напряжение питания, В 5.0
Источник питания USB

Комплектация:

Оценочная плата EK-TM4C123GXL

Кабель USB

Руководство по быстрому старту
