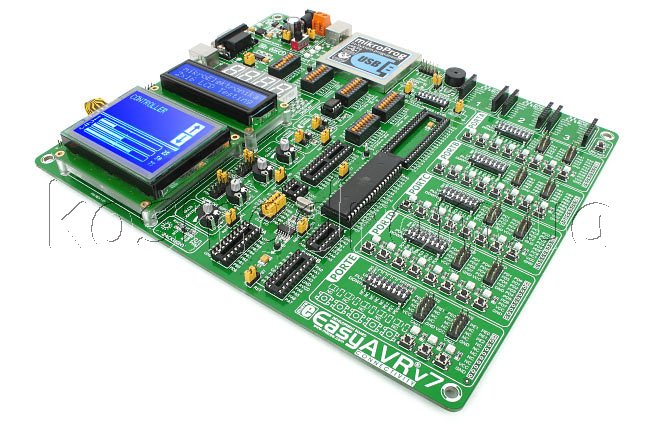

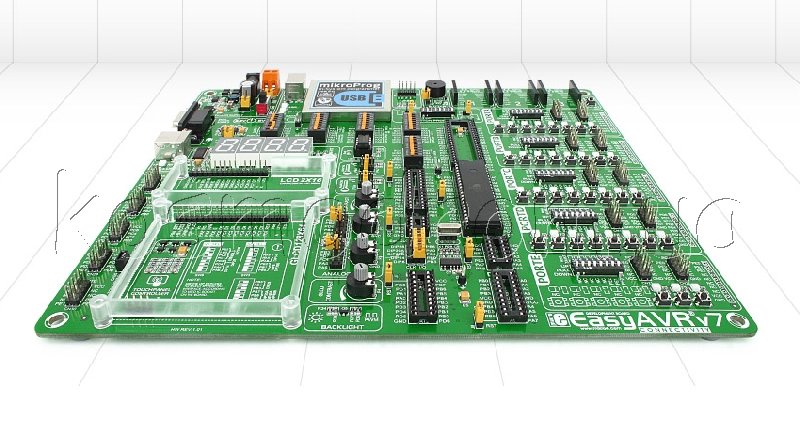

ME-EASYAVR v7 – отладочная
плата седьмого поколения для AVR микроконтроллеров фирмы Atmel. Данная плата
является продуктом знаний, накопленных разработчиками компании MikroElektronika
в течение последних 10-ти лет. Хорошо методически проработанная плата включает
сокеты для установки микроконтроллеров AVR в различных DIP корпусах, встроенный
программатор mikroProg™, стабилизатор напряжения питания на 5 и 3,3 вольта.
В качестве устройств ввода могут использоваться кнопки, подключенные ко всем
линиям портов исследуемого микроконтроллера, цифровой датчик температуры,
аналоговый датчик LM35, порт RS-232. Для отображения данных на плате имеются
четыре 7-сегментных индикатора и светодиоды на всех линиях портов
микроконтроллера, а также предусмотрены посадочные места со штыревыми разъемами
для установки алфавитно-цифрового и графического ЖКИ дисплеев.
Все линии портов выведены на штыревые разъемы 2х5. К этим разъемам возможно
подключение внешних плат, использование которых расширяет номенклатуру изучаемых
периферийных устройств. Установленный на плате JTAG разъем позволяет подключить
внешние средства отладки.

|
Отличительные
особенности:
- интегрированный на плату программатор mikroProg™;
- сокеты для установки микроконтроллеров с ядром AVR;
- возможность подключить дисплей 2х16 LCD и графический 128х64 GLCD;
- клавиатура 4х4;
- кнопка сброса;
- 35 светодиодов для отображения логического состояния выводов
микроконтроллера;
- RS-232;
- контроллер сенсорного дисплея;
- расширитель портов;
- сокет для установки цифрового датчика температуры DS1820;
- сокет для установки аналогового датчика температуры LM35;
- разъемы с выведенными портами I/O. |
Комплектация:
- отладочная плата ME-EASYAVR v7 с установленным микроконтроллером
Atmega32 (LCD, GLCD, DS1820 и LM35 в комплект поставки не входят); USB кабель;
диск с ПО и документацией.
Периферийные модули, приобретаемые отдельно:
ME-LCD 2X16 - ЖКИ 2х16
ME-GLCD 128X64 - графический ЖКИ
ME-TOUCH SCREEN - сенсорный экран
ME-TOUCHPANEL CONTROLLER BOARD - контроллер сенсорного экрана |
