Цифровой датчик магнитного поля от Texas Instruments

Эффект Холла назван в честь своего первооткрывателя – Эдвина Холла. Несмотря на то, что сам эффект был открыт в 1879 году, широкое использование датчиков на его основе стало возможным с появлением интегральных микросхем. Суть эффекта заключается в возникновении разности потенциалов (напряжения Холла) перпендикулярно приложенному магнитному полю и направлению протекающего тока. И хотя в большинстве случаев обычные датчики Холла используются как датчики присутствия и месторасположения, они также применяются для определения скорости, ускорения, и могут быть применены для оценки силы тока.

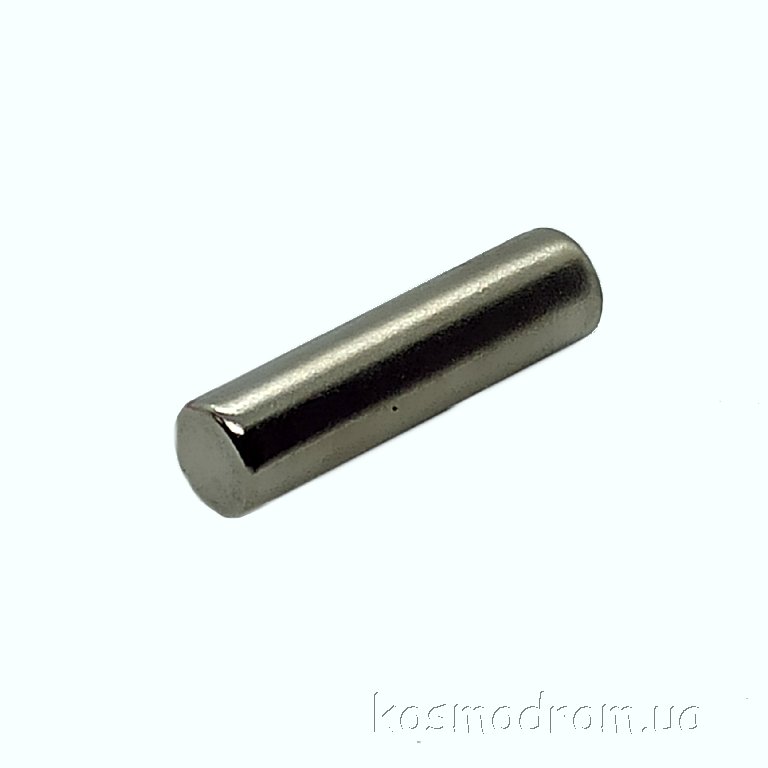

Компания Texas Instruments выпустила свое первое семейство интегральных датчиков магнитного поля на эффекте Холла. Микросхемы DRV5013, DRV5023 и DRV5033 срабатывают при магнитном поле +3.2 … +6 mT в зависимости от версии микросхемы. С практической точки зрения это позволяет реагировать на неодимовый магнит (размером как элемент CR2032) с расстояния 1…2 см.

Присущий датчику гистерезис предотвращает повторные ложные срабатывания при медленном изменении магнитного поля. При использовании датчиков в устройствах с батарейным питанием можно включать датчик только на короткое время 38 мкс, достаточное для проведения измерения. Индикация наличия магнитного поля осуществляется с помощью цифрового (логического) биполярного выхода с открытым стоком и максимальной нагрузкой до 30 мА. Низкий ток потребления 2,7 мА позволяет подавать питание на датчик непосредственно с порта ввода-вывода микроконтроллера. Максимальная полоса пропускания составляет 20 кГц.

Датчики холла выпускаются в корпусах SIP-3 (мод. TO-92) (окончание LPG) и SOT-23-3 (окончание DBZ). Рабочий диапазон температур от -40°С до +125 °С (суффикс Q) и от -40°С до +150 °С (суффикс E).

Области применения интегральных магниточувствительных датчиков: датчики открытия-закрытия дверей, счетчики импульсов, тахометры и энкодеры, определение положения объекта, датчики приближения, датчики положения задвижки трубопровода и т.п.

Основные характеристики DRV5023AJQDBZR:
Производитель: Texas Instruments
Напряжение питания: 2,5…38 В.
Порог отключения тип.: +3,2 мТл
Рабочая точка тип.: +6,9 мТл
Рабочий ток источника питания: 2.7 мА
Максимальный выходной ток: 30 мА
Тип выхода: Открытый сток
Функциональность: Ключ
Рабочая температура: -40…125 °С
Корпус: SOT-23-3
