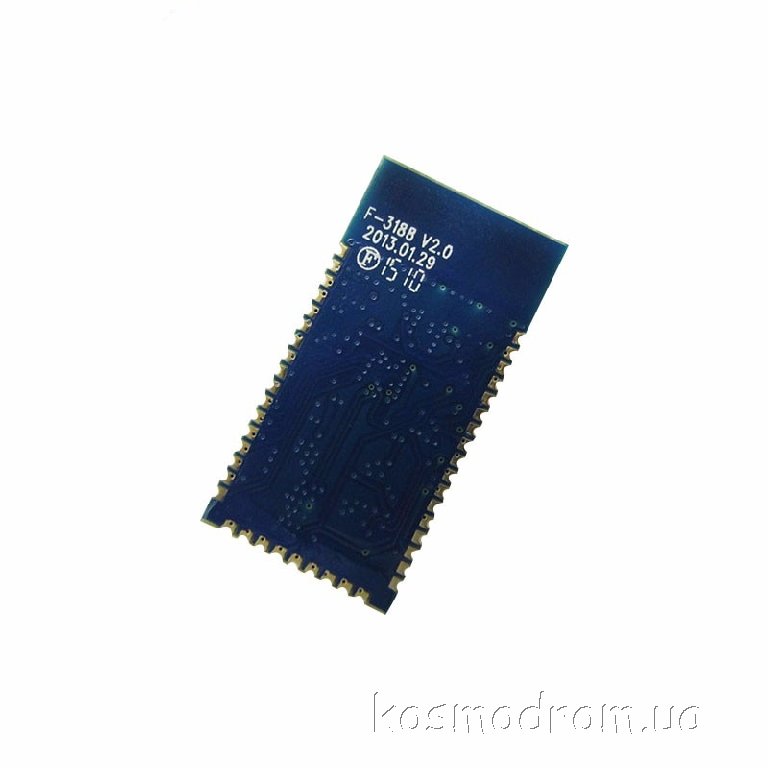

Аудиомодуль Bluetooth 4.0 на
микросхеме CSR8645 предназначен для построения беспроводных аудиосистем с
поддержкой кодека AptX. Пример подобной системы. Достаточно подключить к модулю
источник питания и усилитель (если Вам недостаточно встроенного усилителя для
16-32 Ом динамиков) и Вы получаете беспроводные стерео-наушники,
стерео-гарнитуру или автомобильную Bluetooth бортовую аудио-систему. В качестве
бонуса – возможность подключения кнопок управления воспроизведением и громкостью
и встроенное зарядное устройство для LiPo аккумуляторов (с максимальным током
заряда до 250 мА без применения внешних элементов) и микрофон.
Наличие интерфейса I2S открывает широкие возможности для построения
высококачественных систем с внешними ЦАП-ами. Следует обратить внимание на то,
что у модуля нет общего аудио вывода и необходимо проиграться с развязкой на
выходе. Нельзя замыкать аудио выводы, делая один общий – это приведет к сгоранию
усилителя модуля.
Характеристики Bluetooth чип: BlueCore® CSR8645
Версия Bluetooth: 4.0
Bluetooth профили: A2DP v1.2, AVRCP 1.4, HFP 1.6, HSP 1.2 и DI 1.3 с поддержкой
AptX
Поддерживаемые частоты дискретизации: 8, 11.025, 16, 22.05, 32, 44.1, 48 и 96
кГц (только ЦАП)
Напряжение питания: 3.3 - 3.7 В
Зарядное устройство для LiPo аккумуляторов: встроенное в модуль
Максимальный ток зарядки: 250 мА
Максимальное входное напряжение зарядного устройства: 6.5 В
Нагрузка встроенного усилителя мощности: от 16 до 32 Ом
