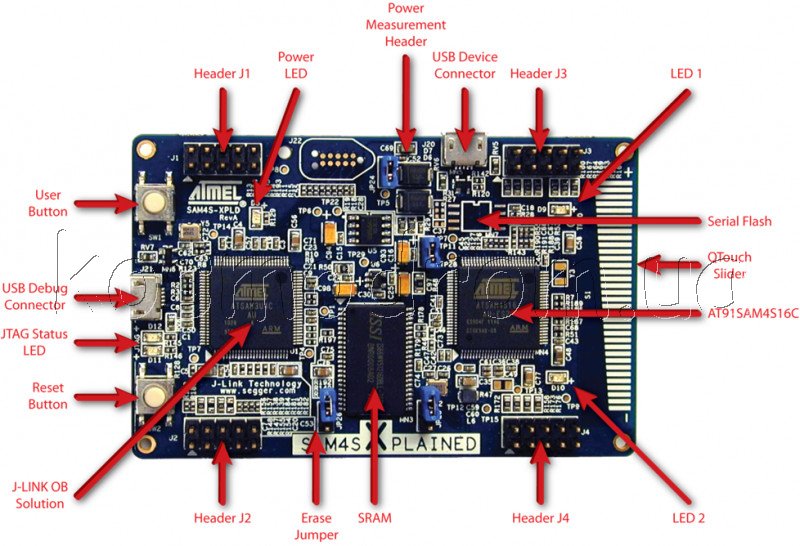

Отладочная плата
ATSAM4S-XPLD
Отладочная плата на основе микроконтроллера AT91SAM4S16C Cortex-M4

На складе ...
Производитель: MCRCH
код товара: 00-00046347

СКАЧАТЬ PDF СКАЧАТЬ PDF

Кол-во

Цена без НДС, грн

Купить

от 1 шт
от 2 шт
от 3 шт

2040,00
2004,15
1986,42

Раздел:
Отладочная плата




Microchip Technology Inc. — американский производитель микроэлектроники, 8-, 16- и 32-битных микроконтроллеров, цифровых сигнальных контроллеров, а также аналоговой и интерфейсной продукции.


Оценочный набор Xplained

Оценочный набор серии Xplained является самым простым и дешевым способом опробовать ключевые характеристики 8-разрядных AVR микроконтроллеров SAM4S с ядром Cortex-M4.

На плате распаян старший в линейке микроконтроллер, который «обвязан» минимальной периферией и снабжен средством для соединения с ПК

На плате Xplained предусмотрено четыре разъема для подключения внешних устройств и мезонинных модулей производства Atmel (Add-on-Board). Разъемы 10-контактные 2-рядные с шагом 2.54 мм. На эти разъемы выводятся линии ввода/вывода микроконтроллера. Они могут быть мультиплексированы с периферийными блоками кристалла: коммуникационными интерфейсами и аналоговыми блоками.


Характеристики:

Микроконтроллер

 AT91SAM4S16C

Внешняя память

 8Mbit SRAM

Расширение памяти

 Площадка для распайки микросхемы DataFlash AT25DF

Связь с ПК по USB

 Собственный USB + J-Link, построенный на базе SAM3U4

Доступные интерфейсы

 TWI, UART, SPI

Доступная аналоговая периферия

 11 каналов АЦП, ЦАП

Количество доступных линий ввода/вывода

 32

Интерфейс пользователя

 Механическая кнопка, сенсорный слайдер, два желтых светодиода
